蔡司_ZEISS 蔡司裝卡系統

快速更換您的工件

放置工件往往要花去大量的時間。使用我們的裝卡系統可以使您快速方便的安裝工件。一套裝卡系統可以在幾種裝卡設備中快速的切換。這套系統可以方便的安裝在三坐標測量機上。工件可以直接安裝在該系統、三爪卡盤或CARFIT?CMB上。

300x200裝卡系統

如果您需要測量許多不同的工件或有很多測量任務要完成，那么有一個能夠方便快速更換夾具的系統是最好的。我們的裝卡系統是一個有效且節省時間的解決方案，因為您無需每次調整夾具。

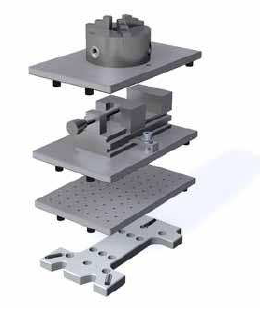

裝卡系統

該系統包括：
一個支撐平臺；
一個300x200平板；
一個73mm虎鉗或一個125mm三爪卡盤。

訂單號	描述
626109-9220-130	裝卡系統配虎鉗
626109-9220-140	裝卡系統配卡盤
附件
626109-9220-040	三爪卡盤
626109-9220-030	虎鉗
626109-9220-020	M6平板
626109-9220-010	支撐平臺

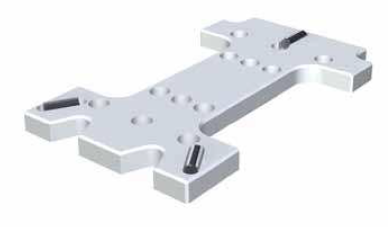

支撐平臺

該平臺可直接安裝在您的三坐標測量機臺面上。

訂單號	描述
626109-9220-010	支撐平臺

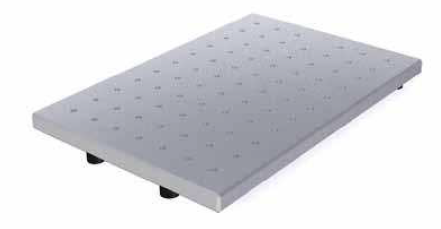

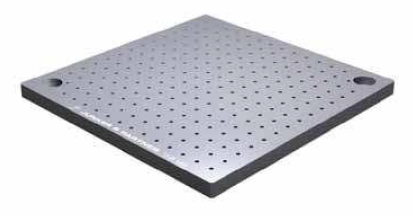

平板

該平板表面均勻分布M6 25的孔。它允許您安裝自己的夾具或我們的安裝組件(000000-0411-562)。

訂單號	描述
626109-9220-020	M6平板
附件
600062-0210-000	CMB-E柔性夾具

虎鉗

該虎鉗擁有寬度73mm的空間，最大長度為100mm。

訂單號	描述
626109-9220-030	虎鉗

三爪卡盤

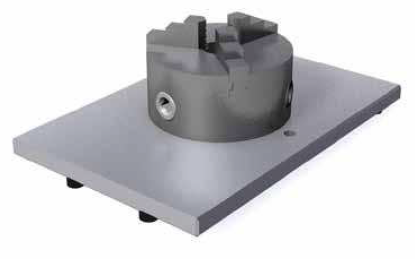

該三爪卡盤可安裝在300 x 200 mm的裝卡系統上。

訂單號	描述
626109-9220-040	三爪卡盤

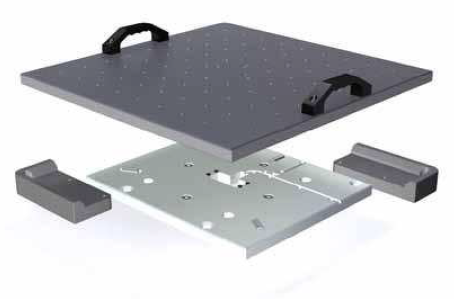

500x500裝卡系統

裝卡系統

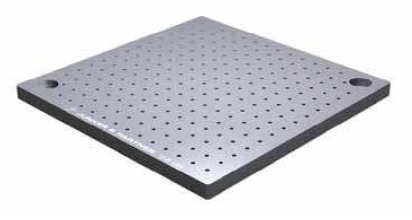

該裝卡系統有一個帶有M10和M12孔的平板(626109-9220-510)。500x500的裝卡系統適用于ZEISS Max系列的所有機器和入門型機器。該系統的總高度為45mm。

訂單號	描述
626109-9220-620	M6孔均勻分布可變平臺裝卡系統500x500, 安裝孔M10 (DuraMax)
626109-9220-622	M6孔均勻分布可變平臺裝卡系統500x500, 安裝孔M12
626109-9220-650	可變平臺裝卡系統500x500, 安裝孔M10 (DuraMax)
626109-9220-652	可變平臺裝卡系統500x500, 安裝孔M12
附件
626140-9111-200	溫度傳感器,塑料包裝,3m電纜
626109-9220-550	M6孔均勻分布500x500裝卡托盤
626140-9121-500	TSM-50溫度傳感器連接單元（CMM端）
626140-9122-500	TSP-50溫度傳感器連接單元（夾具端）
626140-9112-200	溫度傳感器,鐵質包裝,3m電纜
626109-9220-520	500x500裝卡托盤

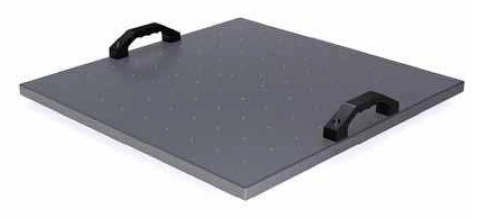

裝卡托盤

-該托盤（鋁合金）帶有的M6 50x50mm孔和手柄；
-為安裝溫度傳感器提供接口。

訂單號	描述
626109-9220-520	M6孔均勻分布500x500裝卡托盤
626109-9220-550	500x500裝卡托盤
附件
626140-9122-500	TSP-50溫度傳感器連接單元（夾具端）

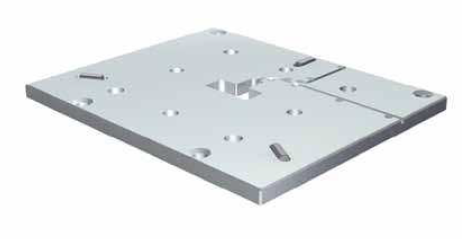

支撐平臺

-該平臺（鋁合金）帶有M10和M12的孔；
-為安裝溫度傳感器提供接口；
-適用于ZEISS Max系列的所有機器和入門型機器；
-包含裝卡材料。

訂單號	描述
626109-9220-512	M12 500x500 支撐平臺
附件
626109-9220-550	500x500裝卡托盤
626109-9220-520	M6孔均勻分布500x500裝卡托盤

金屬防松螺帽

螺紋有M6和M8兩種。

訂單號	描述
626109-0031-000	金屬防松螺帽, M6
626109-0033-000	金屬防松螺帽, M6, 小
626109-0034-000	金屬防松螺帽, M8

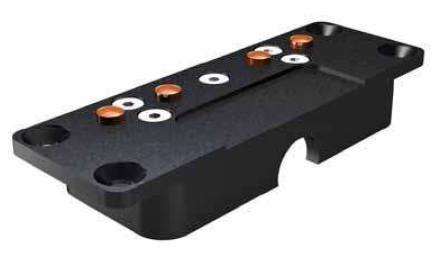

溫度接口

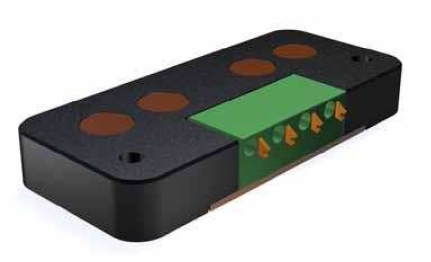

TSM-50溫度傳感器連接單元（CMM端）

該器件是626109-9220-510基本裝卡平板的一部分，包含3m長的電纜，使用SUB-D連接器與CMM相連接。

訂單號	描述
626140-9121-500	TSM-50溫度傳感器連接單元（CMM端）

TSP-50溫度傳感器連接單元（夾具端）

該器件是500x500托盤的一部分，它可直接與裝卡件相連將溫度信號傳輸至機器端。

訂單號	描述
626140-9122-500	TSP-50溫度傳感器連接單元（夾具端）
附件
626140-9112-200	溫度傳感器,鐵質包裝,3m電纜
626140-9111-200	溫度傳感器,塑料包裝,3m電纜

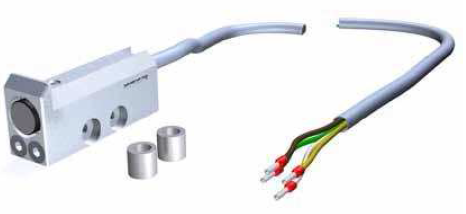

溫度傳感器

該溫度傳感器（電纜長度3m）可直接安裝在夾具上。提供塑料或鐵制外殼。

訂單號	描述
626140-9111-200	溫度傳感器,塑料包裝,3m電纜
626140-9112-200	溫度傳感器,鐵質包裝,3m電纜
6261140-9130-000	備用傳感器
6261140-9132-000	SUB-D/SUB-D延長線, 3m

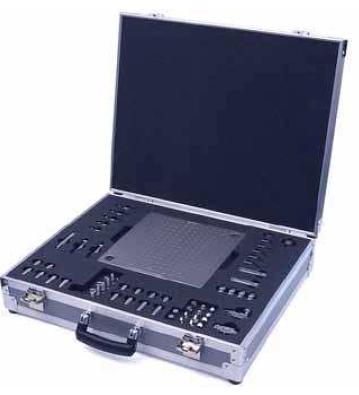

CMB-E柔性夾具

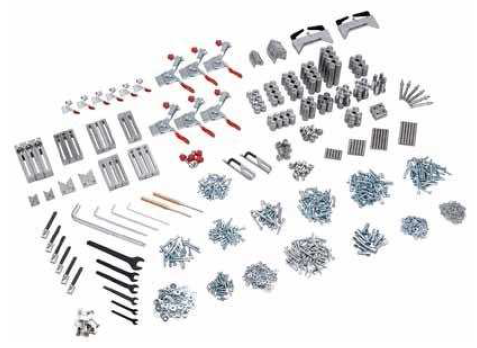

CARFIT? CMB KIT-E包含的部件可以快速便捷的裝卡工件。該組件中不包含三明治板。

訂單號	描述
600062-0210-000	CMB-E柔性夾具
附件
600062-0116-000	CMB三明治板 700x800x30 (J&P 訂單號: 13 02 0008)
600062-0117-000	CMB三明治板 500x500x20 DuraMax (J&P 訂單號: 13 02 0009)
600062-0112-000	CMB三明治板 250x250x20 (J&P 訂單號: 13 02 0003)
600062-0113-000	CMB三明治板 400x300x20 (J&P 訂單號: 13 02 0005)
626109-9220-020	M6平板
600062-0115-000	CMB三明治板 600x800x30 (J&P 訂單號: 13 02 0007)
600062-0111-000	CMB三明治板 500x400x20 (J&P 訂單號: 13 02 0001)
600062-0114-000	CMB三明治板 400x600x20 (J&P 訂單號: 13 02 0006)

CMB-U柔性夾具

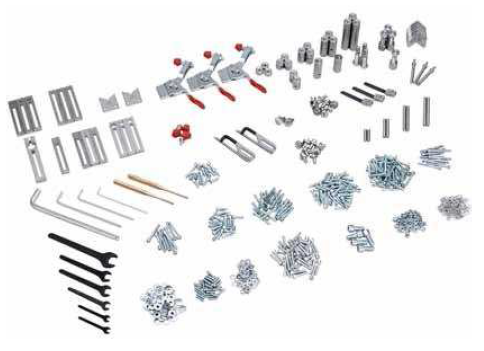

CARFIT? CMB KIT-U包含的多樣性部件可以快速便捷的裝卡工件。該組件中不包含三明治板。

訂單號	描述
600062-0220-000	CMB-U柔性夾具
附件
600062-0116-000	CMB三明治板 700x800x30 (J&P 訂單號: 13 02 0008)
600062-0117-000	CMB三明治板 500x500x20 DuraMax (J&P 訂單號: 13 02 0009)
600062-0112-000	CMB三明治板 250x250x20 (J&P 訂單號: 13 02 0003)
600062-0113-000	CMB三明治板 400x300x20 (J&P 訂單號: 13 02 0005)
626109-9220-020	M6平板
600062-0115-000	CMB三明治板 600x800x30 (J&P 訂單號: 13 02 0007)
600062-0111-000	CMB三明治板 500x400x20 (J&P 訂單號: 13 02 0001)
600062-0114-000	CMB三明治板 400x600x20 (J&P 訂單號: 13 02 0006)

CARFIT? CMB M6三明治板

三明治板是CARFIT?小型測量治具的基礎。它是以測量儀在不同的X和Y測量范圍內放置，并且提供在測量儀安裝時的固定孔位。所有的三明治板都是經過硬化處理，能夠提供出色的耐用性。

孔距為50x50mm CARFIT?夾具標準件是利用M6的孔位裝配的。

訂單號	描述
600062-0112-000	CMB三明治板 250x250x20 (J&P 訂單號: 13 02 0003)
600062-0113-000	CMB三明治板 400x300x20 (J&P 訂單號: 13 02 0005)
600062-0114-000	CMB三明治板 400x600x20 (J&P 訂單號: 13 02 0006)
600062-0111-000	CMB三明治板 500x400x20 (J&P 訂單號: 13 02 0001)
600062-0117-000	CMB三明治板 500x500x20 DuraMax (J&P 訂單號: 13 02 0009)
600062-0115-000	CMB三明治板 600x800x30 (J&P 訂單號: 13 02 0007)
600062-0116-000	CMB三明治板 700x800x30 (J&P 訂單號: 13 02 0008)

CARFIT? CMK M4三明治板

孔距為50x50mm CARFIT?夾具標準件是利用M4的孔位裝配的。

訂單號	描述
600062-0215-001	CMK M4三明治板 240x240x15 微型 (J&P 訂單號: 13 05 1000)

CARFIT? CMB微型測量夾具

CARFIT? CMB KIT-Mini包含的部件可以快速便捷的裝卡微型工件。

訂單號	描述
600062-0215-000	CMB微型測量夾具
附件
600062-0215-001	CMB三明治板 240x240x15 Mini (J&P 訂單號: 13 05 1000)

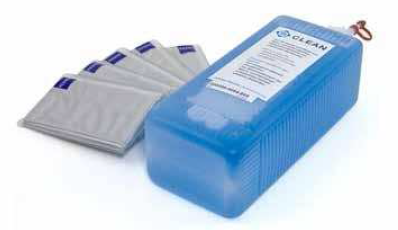

清潔工具

清潔對于高精度測量是非常重要的。為了達到最好的測量結果，必須在測量前對工件進行清潔。我們的清潔工具適用于ZEISS所有機器。

訂單號	描述
000000-1359-469	小型清潔棉
000000-0501-614	清潔噴劑 200ml
626119-0010-005	清潔刷
626119-0010-007	滌綸棉簽 1,6mm, (500個)
626119-0010-008	滌綸棉簽 3,2mm, (500個)
626119-0010-009	滌綸棉簽 6,4mm, (500個)
626119-0010-006	聚酰胺彈性手套
000000-0424-218	TX409清潔布,9" x9"
