蔡司T-SCAN hawk三維掃描儀

您的便攜式三維掃描和簡單檢測解決方案

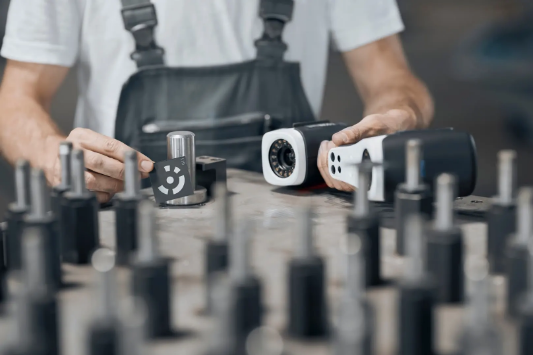

輕巧的蔡司T-SCAN hawk三維掃描儀搭配GOM Inspect Suite軟件套裝

全新T-SCAN hawk掃描儀便攜、精確、與眾不同：這套結合GOM Inspect Suite軟件套裝的強大解決方案，可協助您完成從掃描高質量三維數據到獲得高質量結果的全過程。它專為簡化流程設計，為服務于您設計。

專為便攜性設計

T-SCAN hawk三維掃描系統體積小巧，可以在任何需要的地方采集數據。從逆向工程到質量控制，輕巧的手持式解決方案可在生產過程和車間現場為您提供支持。

專為精確性設計

全新T-SCAN hawk三維掃描儀集成多重優秀技術，例如大型物體攝影測量，多種激光光源和三種掃描模式，可完美掃描掃描零件極小細節和深口，提供超高精度的三維測量數據。

專為獨特性設計

由 T-SCAN hawk 結合預安裝的 GOM Inspect Suite 軟件套裝組成的完整解決方案可以簡化從掃描到評估和報告的整個工作流程。

應用

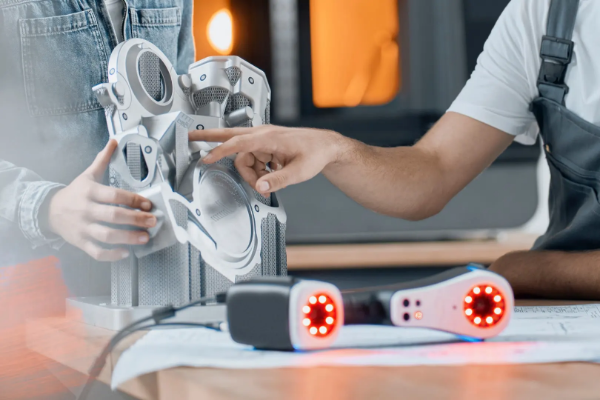

逆向工程

根據實際形狀還原CAD

模具及歷史文物存檔

從細節到大型零件掃描

產品維護

零件磨損及損壞的簡單三維檢測

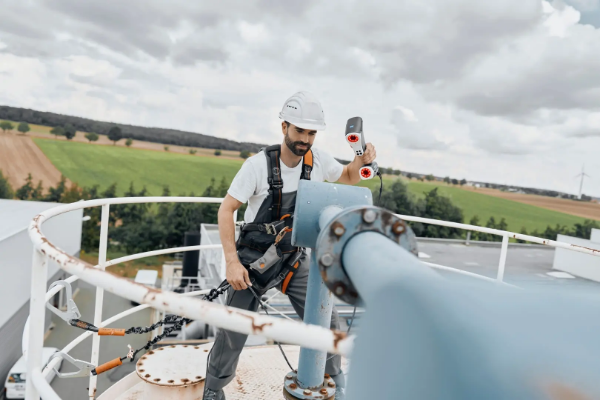

室內外便攜操作

多種評估的趨勢分析

質量控制

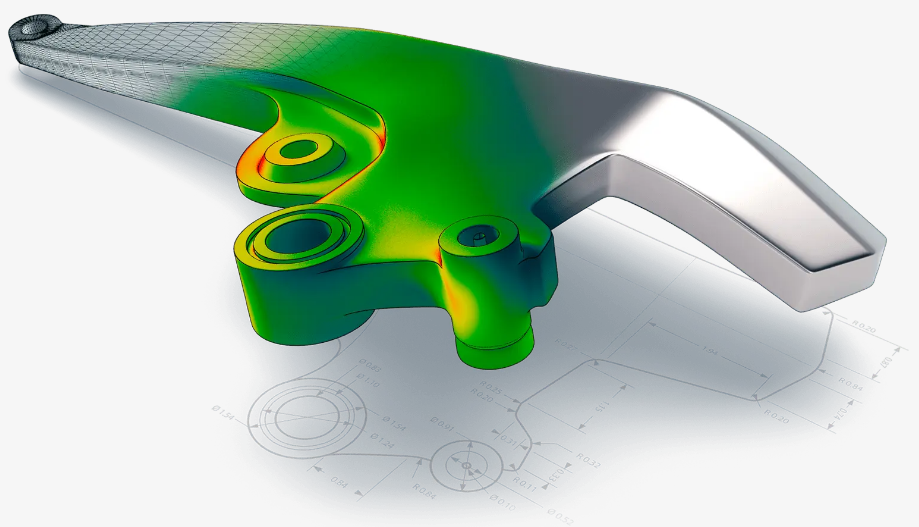

實際數據與CAD對比

功能性尺寸檢測

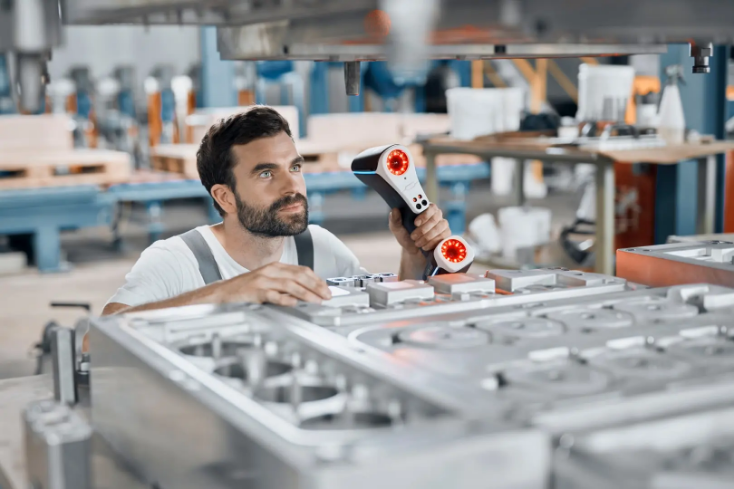

車間現場檢測

彰顯質量

GOM Inspect Suite 軟件套裝可以實現一切您想要的功能。作為一體化，獨立于操作系統的軟件解決方案，它允許導入不同測量系統來源的三維數據，支持從三維打印和逆向工程，到檢測，評估和報告的完整工作流程。作為三維計量軟件的標桿，它實現了更簡化和更快速的工作流程。

功能

操作簡單

 獨立一體機
 設備啟動快
 掃描過程簡單直觀

靈活掃描

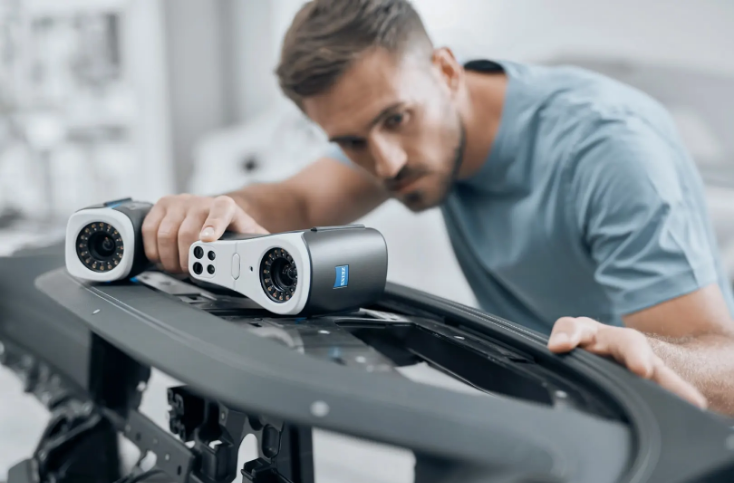

輕巧，緊湊，便攜式設計
方便出差攜帶，提供現場支持

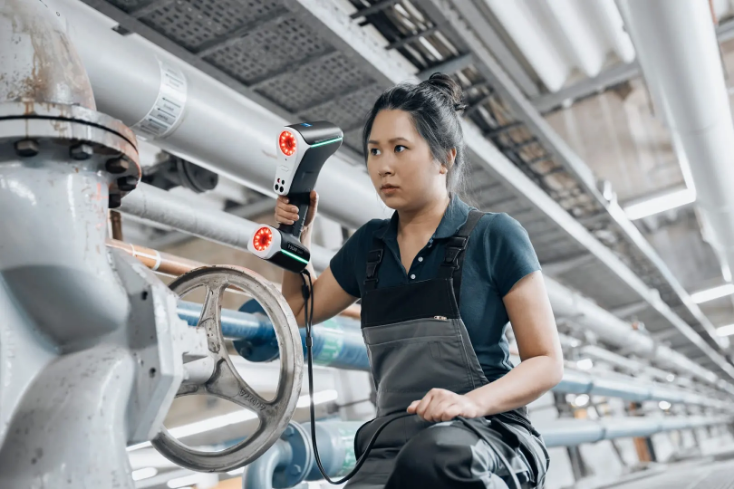

適用于狹窄環境和可及性差的區域作業

滿足不同需求

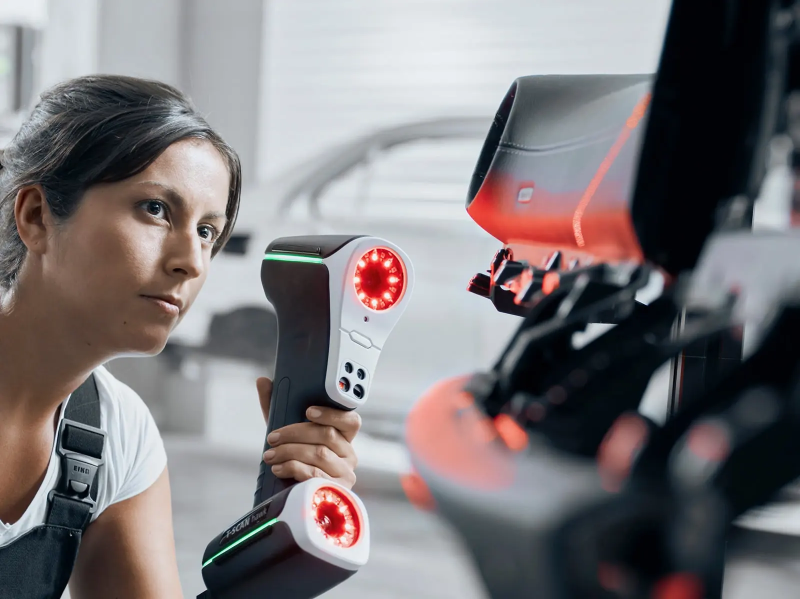

多種激光光源分別用于極小細節和大范圍掃描
 捕捉各類表面和材料數據
 可掃描高亮和高暗物體表面和深口

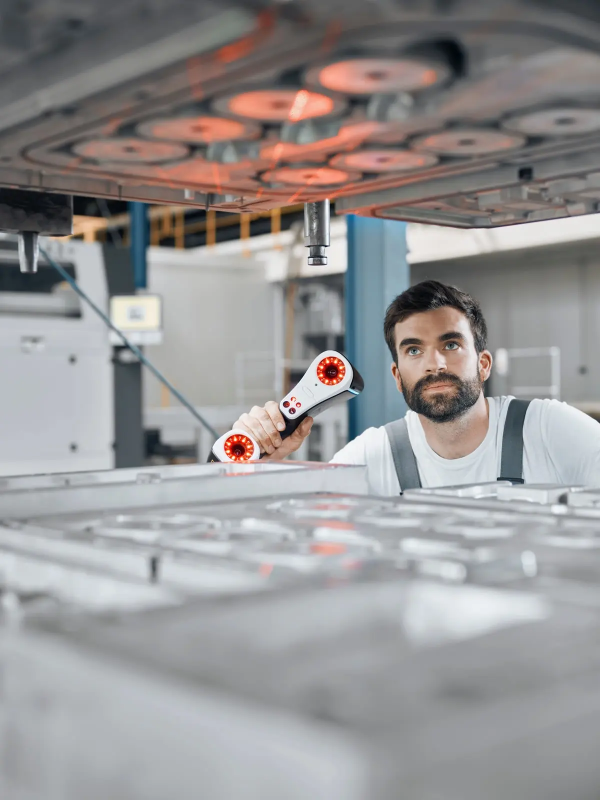

不懼大型挑戰

適合大型或重型物體掃描
 掃描大型物體更高精
 內置攝影測量系統
 數據結果可靠

三種掃描模式，一鍵輕松切換

靈活的解決方案讓用戶可以在每次掃描過程中切換不同模式。

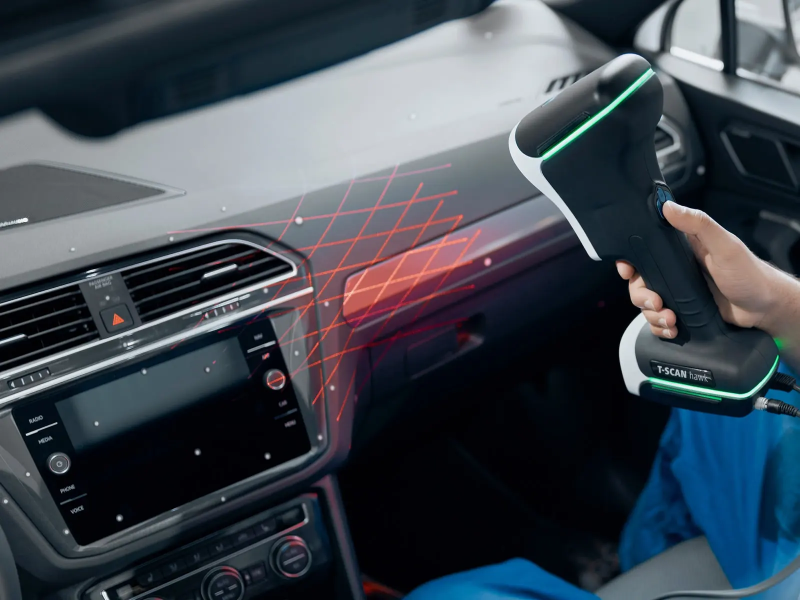

紅色交叉激光線：適用于大范圍掃描

針對大面幅高效掃描或快速三維重建

藍色平行激光線：適用于精細掃描

針對小型零部件，零件細節或高暗和高亮表面

單束紅色激光線：適用于狹窄空間掃描

針對深孔或可及性差的區域

技術參數

掃描模式	標準掃描	單束激 光掃描	精 細掃描
激 光光源	7對交 叉紅色激 光線	1束 紅色激 光線	5束平 行藍色激 光線
分辨率	0.05 mm	0.05 mm	0.01 mm
掃描范圍	最大550 mm x 600 mm
精細掃描	支持
深口掃描	支持
內置攝影測量系統	支持
精確度	0.02 mm + 0.035 mm/m
高精 GOM 比例尺	搭配內置攝影測量系統
激光等級 (IEC 60825-1:2014)	Class 2M（人眼安全）
軟件	GOM Inspect Suite
