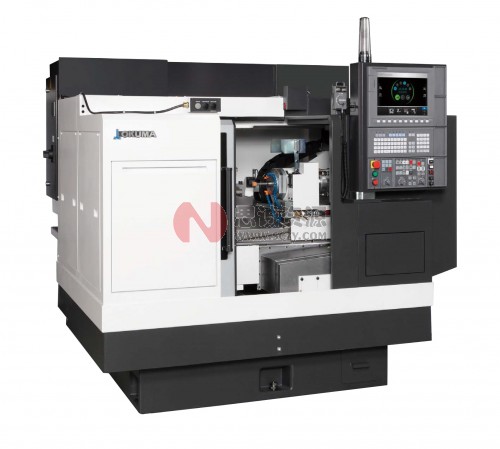

符合快節拍生產線需求緊湊高速內圓磨床

?

● 快速進給　30m/min

?

● Hi-G控制

● 500次/min NC振動

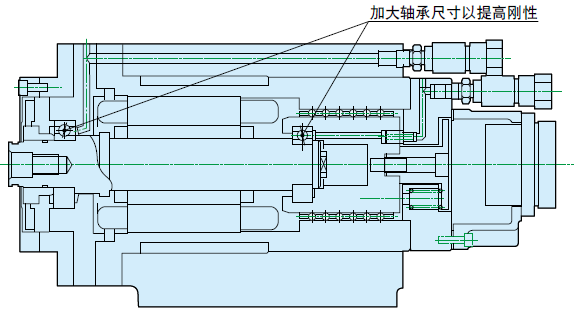

● Max 150,000min-1高速內圓磨削軸

● 開口寬度　2,050mm

?

● 小型機械手

● 潤滑、氣壓設備集中管理

?

● 防磨削液飛濺的局部防護方式

● 報警幫助功能

● 簡易原點設定

?

● 程序幫助功能

● 成本最低化設計

?

零件數量削減1/3

高效率加工

?

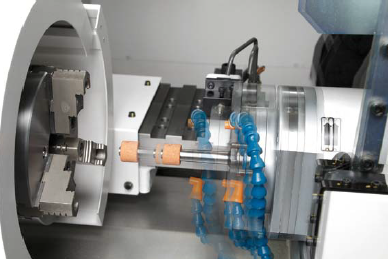

實現高效率加工的機床結構

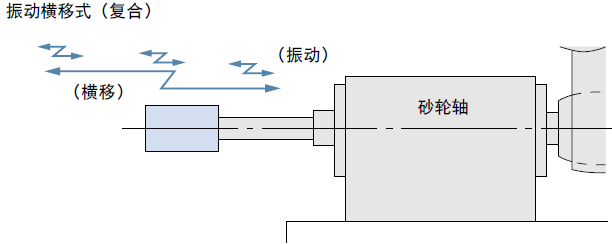

● 振動次數 ～585次/min

?

● 快速進給 30m/min（Z軸）

20m/min（X軸）

● 控制0.1μm

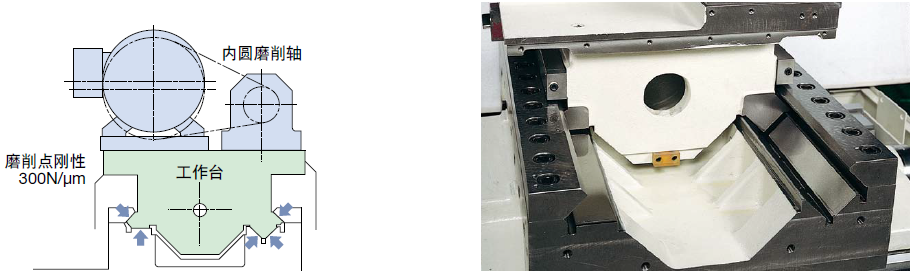

● 高剛性300N/μm

?

● 免維護非接觸

● 無反向間隙高隨動性

● Dn值　最高1,600,000

?

● 油氣潤滑

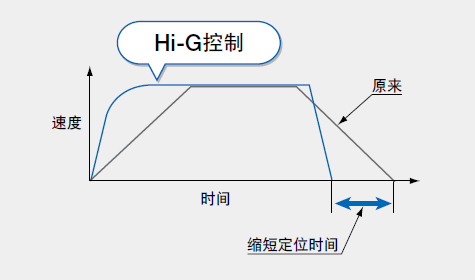

通過適合電機的速度、扭矩特性的函數控制定位時的加減速，力求做到機械的高加減速控制和振動抑制控制的并存，實現高速、高穩定的定位的功能。通過本功能，可縮短定位時間，從而有助于大大縮短非切削時間。

?

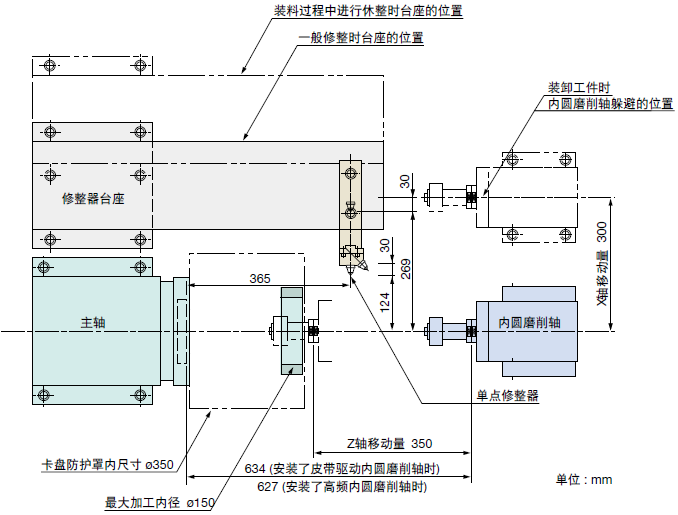

裝料時修整功能（特殊規格）

?

通過在裝料過程中修整砂輪，縮短非加工時間

通過采用工件固定結構，實現了裝料過程中的砂輪修整。

?

為大幅縮短循環時間做出貢獻。

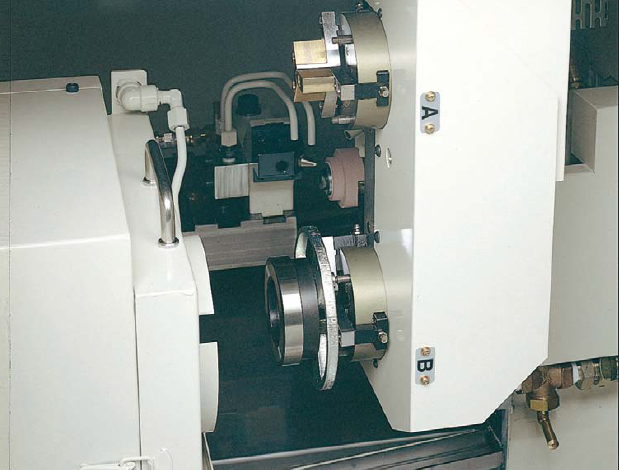

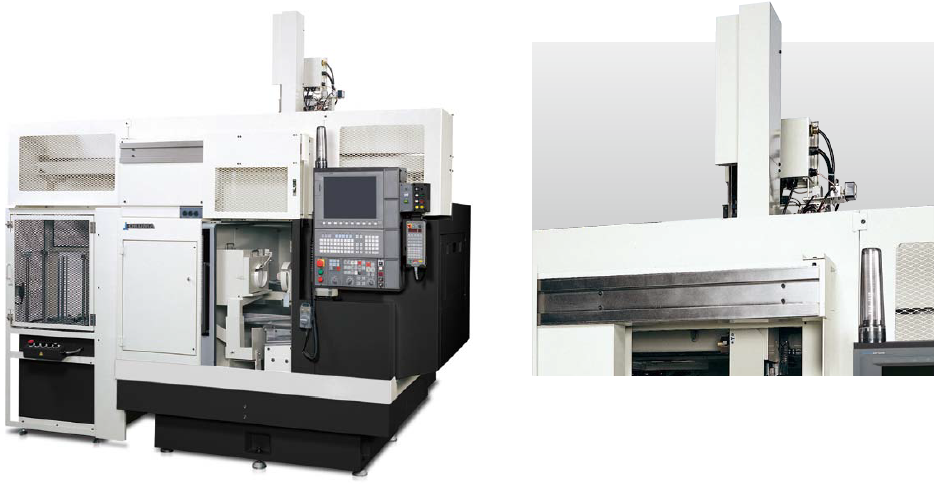

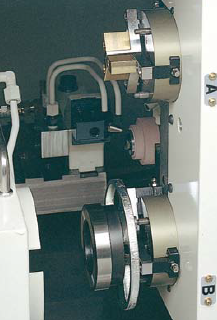

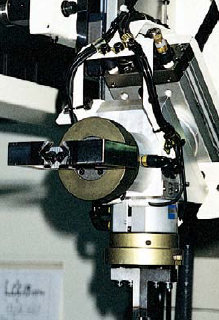

高速機械手（特殊規格）

?

依靠高速機械手及其高性能縮短非加工時間

● 充分考慮了廠房高度的低高度型

?

● 方便移動的機上安裝型

上下翻倒式

?

雙手爪

●工件直徑 ?120mm

?

●工件長度 60mm

●工件重量 3kg×2

垂直旋回式

?

雙手爪

●工件直徑 ?120mm

?

●工件長度 60mm

●工件重量 3kg×2

	單位	SBK組件	SHK組件
能力、容量
可磨削孔徑范圍	mm	?3～150
可磨削孔長度	mm	～150
工作臺上旋回徑	mm	?400
防護罩內旋回徑	mm	?350
工件長度	mm	～150
主軸承載能力（質量×距離）	kg×mm	100×150
切削進給裝置（X軸）
移動量	mm	300
磨削進給速度	mm/min	?0.02～?6,000
定位速度	mm/min	?40,000
最小單位	mm	?0.0001
工作臺（Z軸）
移動量	mm	350
磨削進給速度	mm/min	0.02～3,000
工作臺的振動量	mm	10
工作臺的振動次數	次/min	～585
定位速度	mm/min	30,000
最小單位	mm	0.0001
切削主軸
主軸端面直徑	mm	?100
通孔直徑	mm	?70
轉速	min-1	100～1,000
電機
內圓磨削軸用	kW-P	5.5?2	選擇
切削主軸用	kW	3.5
切削臺（X軸用）	kW	2.9
工作臺（Z軸用）	kW	2.8
液壓油、潤滑油泵用	kW-P	0.4?4
磨削液泵用	kW-P	0.25?2、0.18?2
內圓磨削軸冷卻泵用	kW-P	-	0.18?2
箱容量
液壓油、潤滑油箱	L	40
切削液箱	L	200
內圓磨削軸冷卻箱	L	-	40
機床尺寸
機床高度	mm	1,900
所需地面面積	mm×mm	2,050×2,110
凈重	kg	3,600

特殊規格

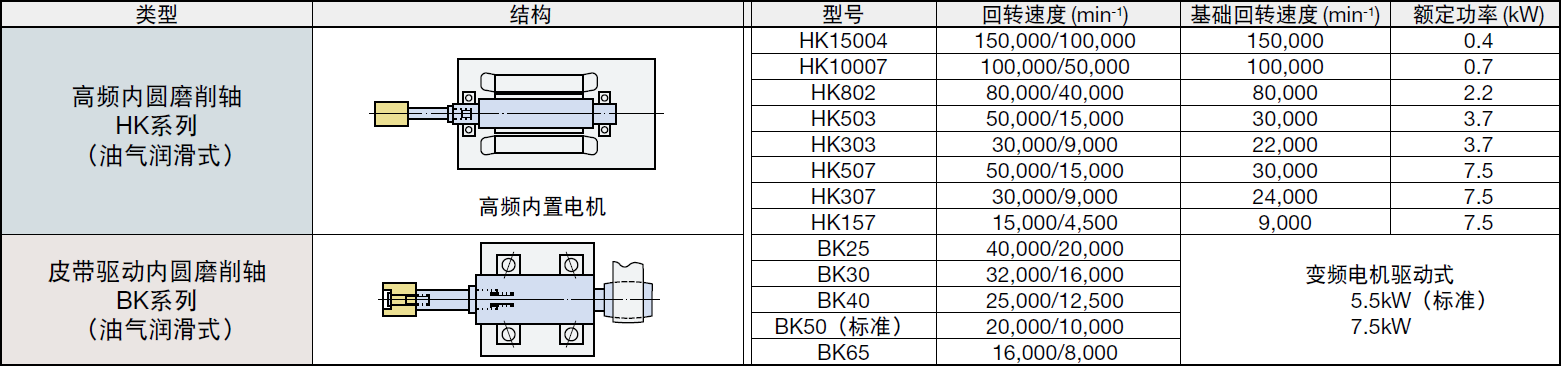

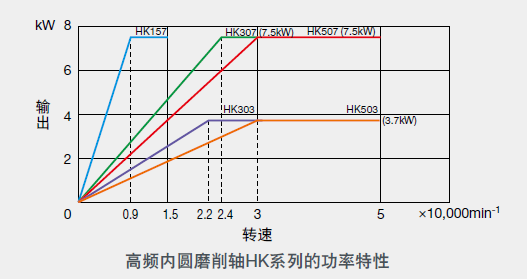

■內圓磨削軸規格表

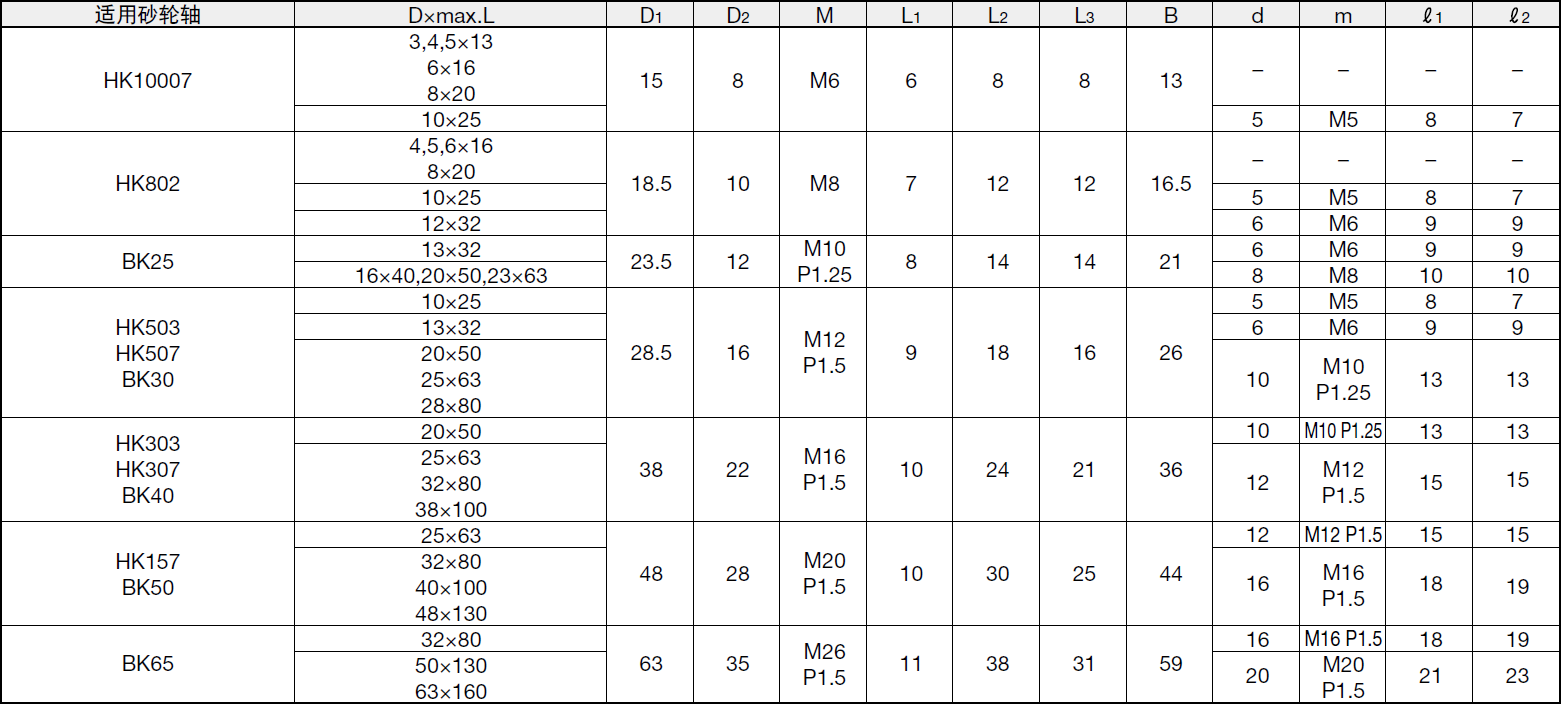

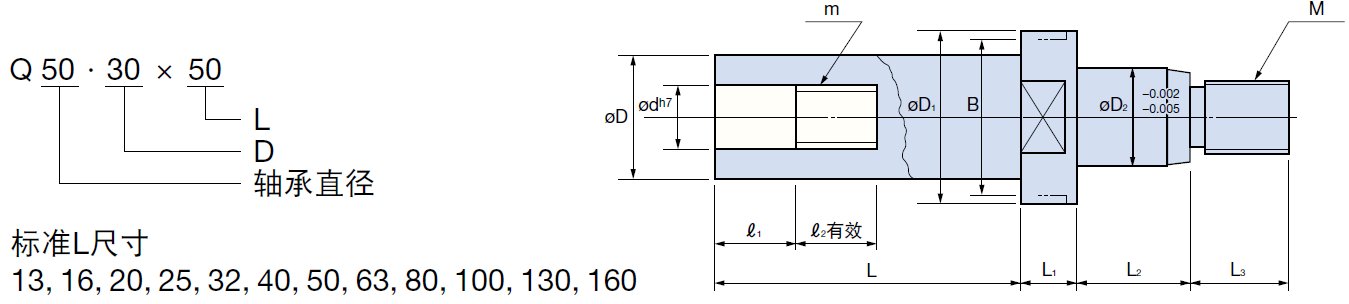

■內圓磨削軸套管軸尺寸表

套管軸名稱

新世代智能化CNC

優先考慮加工現場的操作便捷性，使得操作方式煥然一新，再度刷新響應速度！

實現制造業的高度信息化、網絡化(IoT), 提高生產率和附加價值等的智能化工廠。OSP作為充當該頭腦角色的CNC裝置，再次取得了巨大的進步。安裝了最新款處理器，操作性能、繪圖性能和處理速度均得到了顯著提升。更推出了大量唯有機床制造商才能實現的“超實用應用軟件”，實現了真正的智能化制造。

智能手機般的超順暢操作

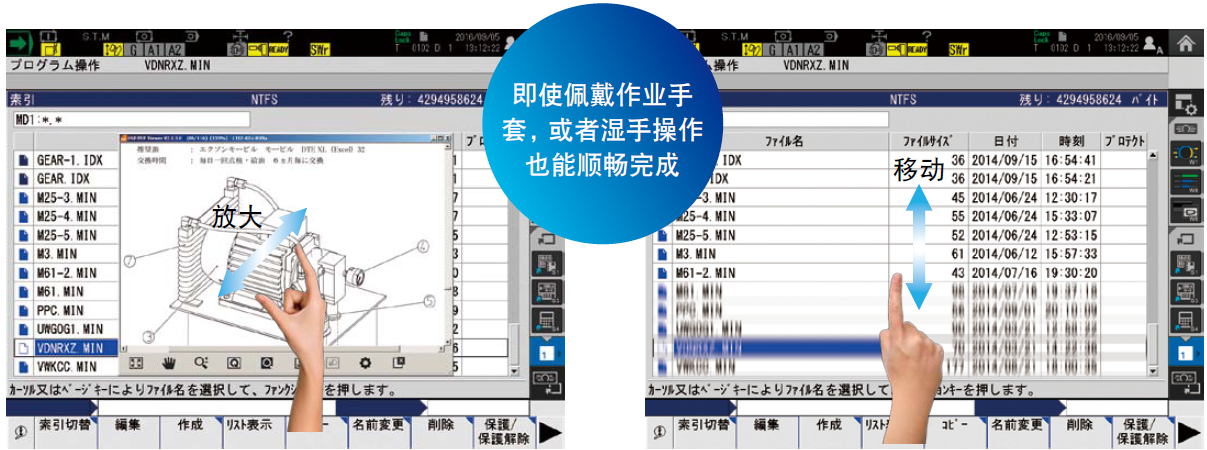

繪圖性能的提升和多點觸控的應用，實現了直觀性繪圖操作。如同操作智能手機般，可順暢且快速地放大顯示使用說明書，及通過列表顯示刀具數據、程序等。操作人員可自由構建操作界面及顯示內容，從初學者到熟練工均可根據需求進行自定義設置。

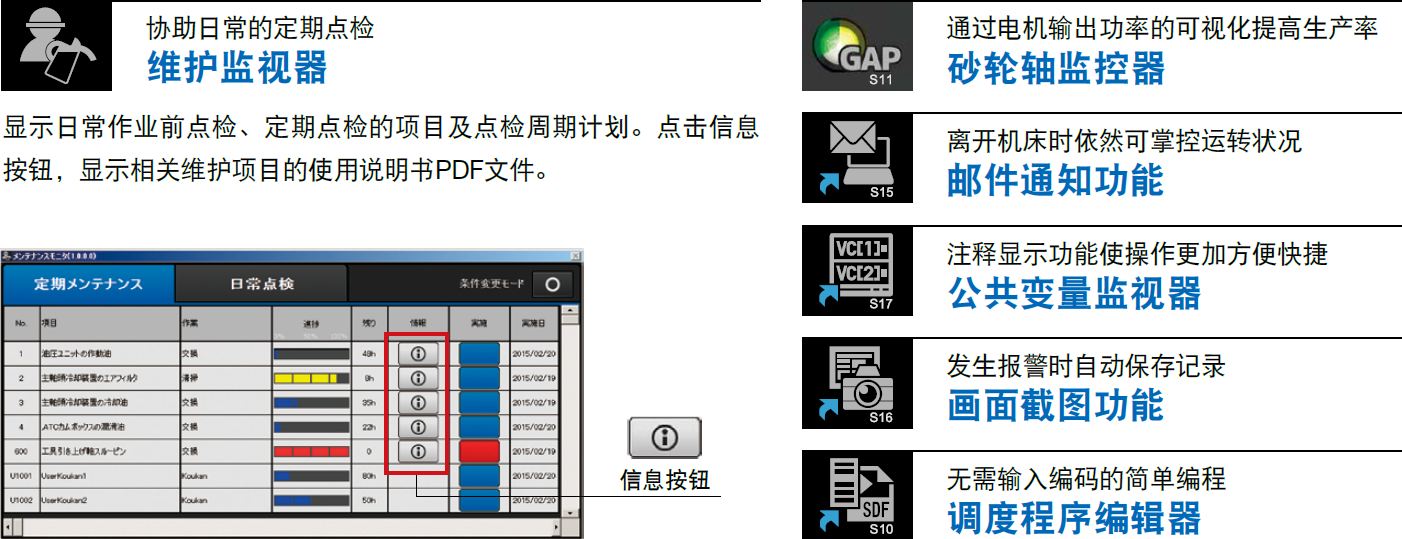

“希望實現這些功能”-安裝了大量最新suite應用！

聽取來自加工現場顧客的真實需求，結合OKUMA的加工技術，最終得以實現。

這些功能凝聚了機床制造商生產的CNC裝置所獨具的，提升“現場能力”的智慧。

■Ⅰ-GAP+（特殊規格）

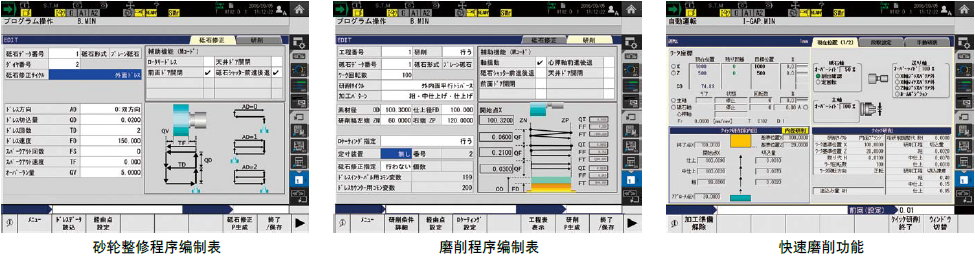

對話操作優化了編程功能，使高效率制作加工程序和直觀的加工操作變?yōu)楝F(xiàn)實。

●表格編程功能

通過畫面輸入加工內容，不考慮GM碼即可創建磨削加工所需的砂輪止振、砂輪整修和磨削的各種程序。

●快速磨削功能

可在指南圖上一邊確認運行時的周期和位置，一邊加工。僅設置進給量，即可從粗磨到精磨，以手動操作的感覺簡單實現操作。

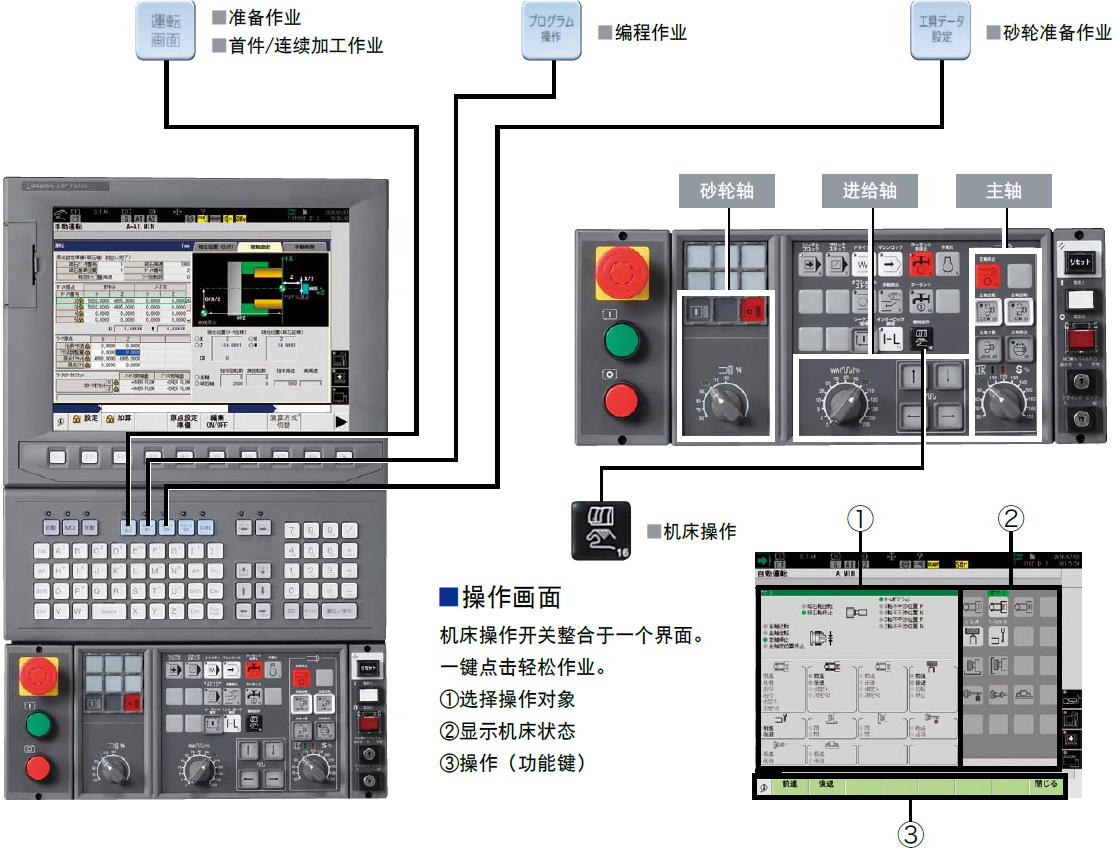

■顯示運轉界面

在運轉界面進行自動運轉、準備作業等。在操作面板上點擊“運轉界面”鍵，或者點擊自動/MDI模式鍵，顯示運轉界面。根據使用用途不同,可切換到當前位置表/工裝設置表/手動磨削表。

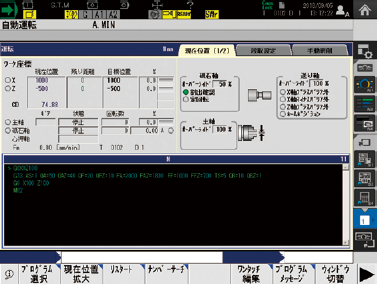

■當前位置表（選擇程序）

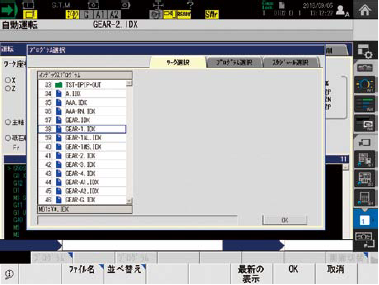

在運轉界面的當前位置表，不但能顯示當前位置，還可通過功能鍵實現工件選擇/程序選擇/調度程序選擇。

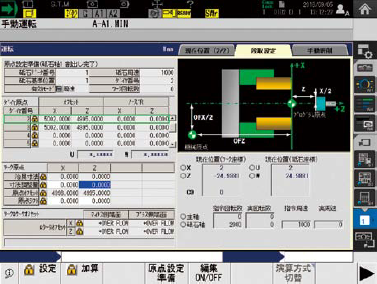

■工裝設置表

在運轉界面的工裝設置表，可顯示符合目的的向?qū)D及各種坐標值等。為了最大限度減少畫面切換，運轉條件選擇/金剛石原點/原點補償/原點切換/工件定位補償量的設定均可在1個界面上實現。

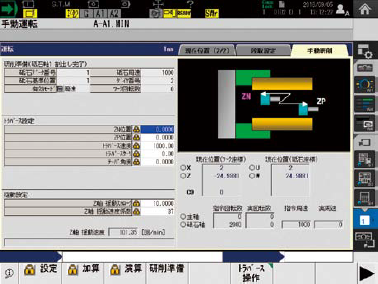

■手動磨削表

運轉界面的手動磨削頁，可顯示使用砂輪、主軸轉速，橫移運轉、搖動操作的設定參數。為了最大限度減少畫面切換，將手動操作相關操作/設定項目整合于1個界面。

■刀具數據設定

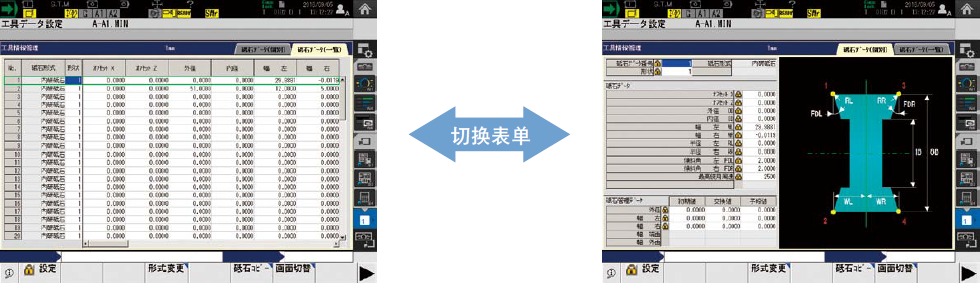

通過刀具數據設定管理砂輪數據信息。點擊操作面板的“刀具數據設定”鍵，顯示砂輪數據設定。

在設置界面上可顯示已登錄砂輪數據的一覽畫面和每個砂輪的單獨畫面。

GI-10NⅡ

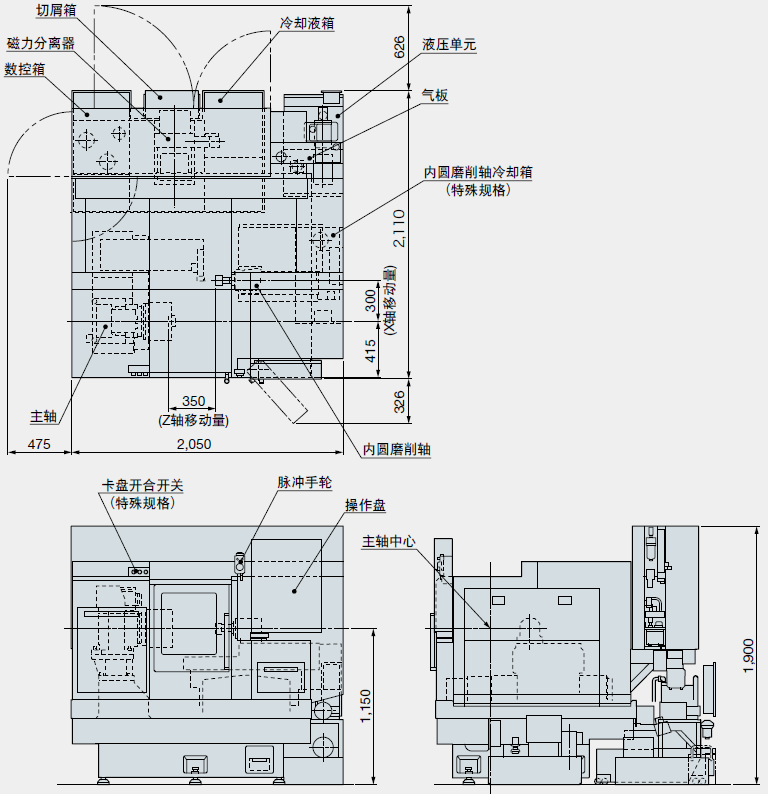

規格圖、安裝圖
