PWB品牌對刀儀幫助終端用戶實現高效生產力。調刀質量以及對破損刀具的及時檢測提高了生產效率并減少了不良品；在節約維護成本的同時您的加工設備將提高25%的使用率。

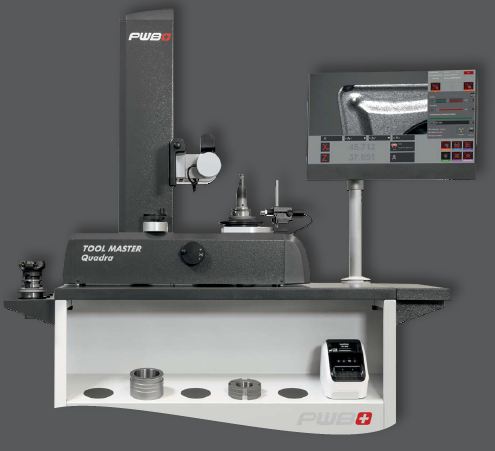

TOOL MASTER Quadra 保證滿足所有刀具準備生產要求：快速、簡單和高精度的對刀和測量。

專業而完整的解決方案，以提高質量，優化生產流程和使用靈活性。

特點

? 手動控制X/Z 和 C軸

? EyeRay?Quadra圖像處理

? 帶遠心鏡頭的CMOS數碼相機

? 22英寸一體式PC，帶觸摸屏

? 光柵尺測量系統

? 無極手動微調

? 集成ISO50或ISO40刀具主軸

? X和Z方向的氣動夾緊

? 主軸夾緊

透射光和反射光下的刀具檢測

? 帶有刀具適配器托盤的工作臺

? 熱敏打印機，包括1卷標簽

? 適配器和刀具管理

? EyeRay?界面

? 在線支持界面

? 操作員管理

? 多語言測量軟件EyeRay?

? 最高同心度和最高測量EVOSET的高重復

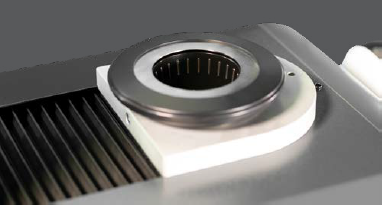

性精密的滾針軸承主軸

? 高軸向徑向跳動精度指針軸承<2μ；真空主軸小于2μ

? 帶適配器EU/CH的插入式連接器

? Windows 10操作系統

? 230V電壓

可選項

? X 和 Z 軸多種測量范圍可選

? 使用后處理器、RFID 數據載體 (Balluff)、二維碼等客戶定制的解決方案進行數據傳輸

? 雙攝像頭系統

? 車刀柄分度裝置

? 帶制動功能的氣動真空夾緊

? 高精度快速夾緊 PSE主軸

拉緊力：HSK=3 kN / SK=1.2 kN

測量范圍

X400 Z400	X600 Z400
X400 Z600	X600 Z600

根據要求：測量范圍高達 Z=760 mm

?
