自營ERON-NABEYA雅朗FA快夾平口鉗LTFV型

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: ERON(雅朗)

產品分類: 精密平口鉗

型號: LTFV100Q

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: ERON-NABEYA雅朗精密平口鉗具有高強度、高精度的特點，是機械加工的好幫手。

數量: - +

產品樣本

ERON-NABEYA雅朗FA快夾平口鉗LTFV型.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

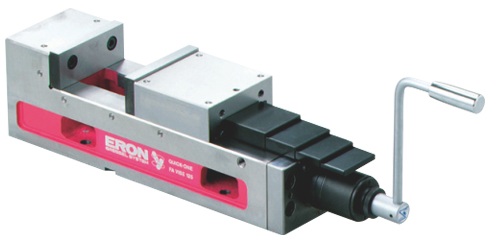

ERON-NABEYA雅朗精密平口鉗具有高強度、高精度的特點，是機械加工的好幫手。
附件: 標準安裝夾具套裝（2組1套）適用T型槽寬18mm 2套

?

標準導位塊(2個1組) 適用槽寬18mm 1組

手柄 1根、吊具 1套

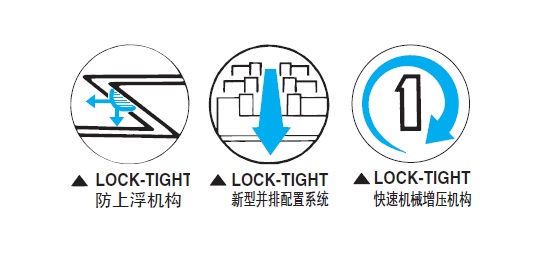

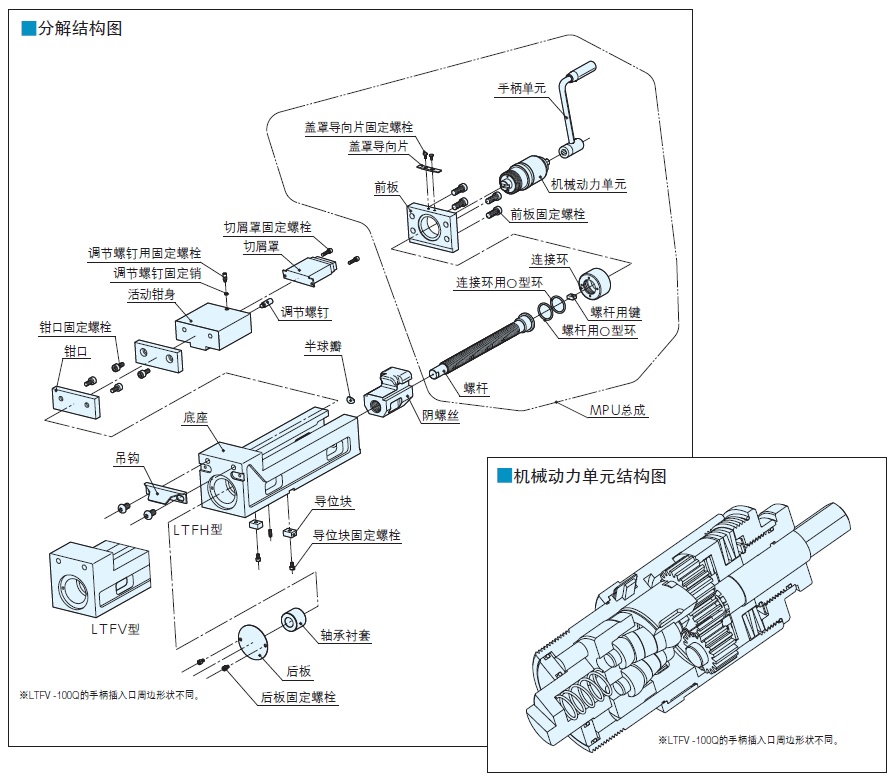

●采用新開發的機械增壓機構，旋轉1圈左右即可快速、輕松地增壓。

●只需用手旋轉調節度盤，即可方便地設定夾緊力。

●夾緊力一旦設定，就只在該夾緊力下動作，因此可進行穩定的重復作業。

●采用機械增壓機構，溫度變化對夾緊力的影響小，且無需更換密封件等消耗品。

●采用防上浮機構，可防止活動鉗身及工件上浮。

●底座為可鍛鑄鐵制，夾緊時不會發生彎曲、損壞。

●滑動面采用火焰淬火(HRC45)，耐磨損性優異。

●精度優于原JIS 0級。

●并排配置規格品的并排配置精度在0.01以內。

●手柄與機床工作臺發生沖突時，請使用手柄連接桿（另售）。

●LTFH型不僅在立式、也可在臥式加工中心適合工作臺固定使用、背靠背使用等多種情況。

?

圖片參數

?

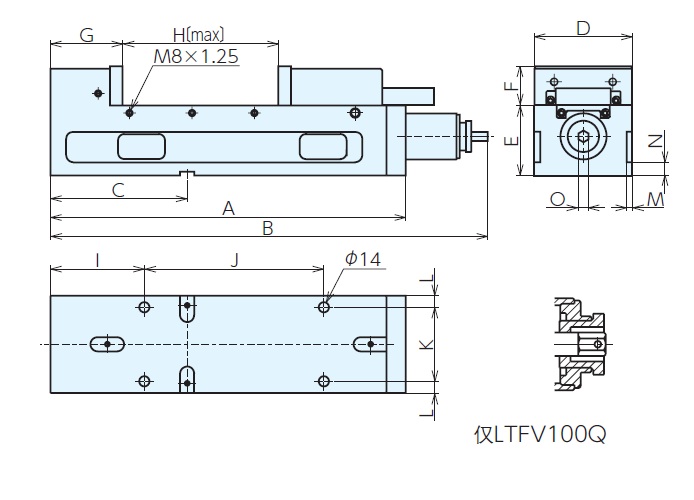

■尺寸表

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	價格
LTFV100Q	393	483.5	150	102	90	43	92	140	120	180	75	14.5	6.5	17	13	立即詢價
LTFV,LTFH125Q	455	560	175	125	90	50	92	200	120	230	95	16	7	17	13	立即詢價
LTFV,LTFH150Q	568	700	175	150	100	60	112	260	134	315	122	15	7	20	13	立即詢價
LTFV,LTFH175Q	609	741	175	175	115	70	115	280	140	350	145	16	7	20	13	立即詢價

■LTFV型規格

型號	鉗口寬度	鉗口高度	鉗口張開度	標準導位塊寬度	夾緊力kN	重量kg	LTFV-Q		LTFV-QG(并排配置規格)
型號	鉗口寬度	鉗口高度	鉗口張開度	標準導位塊寬度	夾緊力kN	重量kg	訂單號	型號	訂單號	型號
LTFV100Q	102	45	140	18	25	25.5	62282	LTFV100Q	62283	LTFV100QG
LTFV125Q	125	50	200	18	30	35	52058	LTFV125Q	52064	LTFV125QG
LTFV150Q	150	60	260	18	40	58	52059	LTFV150Q	52065	LTFV150QG
LTFV175Q	175	70	280	18	40	79	52060	LTFV175Q	52066	LTFV175QG

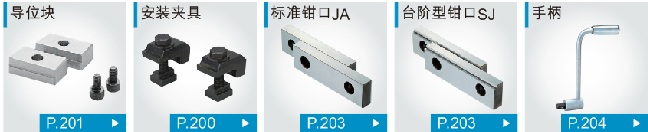

■零件及特別附屬品（請參見下頁）
參見頁

■手柄連接桿規格
訂單號	型號	有效長度
62533	LTQ- 80HJ	80
62534	LTQ-200HJ	200

■訂購并排配置品(無論配置多少臺，A、B的誤差均可調整在0.01以內)

只要制造編號（貼于外殼及底座）末尾的字母相同，無論多少臺均可并排配置

（采用標 導位塊時）。

無需并排配置費用。

◆初次訂購時

請訂購并排配置規格品（末尾符號G）

訂購時，請注明所用機床的槽寬。

◆追加訂購時

請注明現有平口鉗的制造編號（刻印在銘牌上）的末尾字母符號。

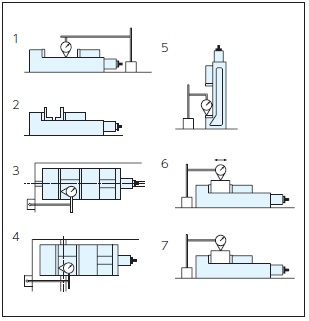

編號	檢查項目（每100mm）標準	原JIS標準（0級）	NABEYA標準值
1	底座底面與鉗口滑動面的平行度	0.015	0.010
2	鉗口與鉗口滑動面的垂直度	0.030	0.015
3	底座底面的T型槽導向片與鉗口夾緊面的垂直度	0.015	0.015
4	底座底面與鉗口夾緊面的平行度。適用于LTFV型	0.015	0.015
5	底座底面與鉗口夾緊面的平行度。適用于LTFH型	—	0.015
6	夾緊后試塊頂面與底座底面的平行度	0.020	0.015
7	夾緊后試塊頂面的上浮	0.030	0.015

ERON-NABEYA雅朗精密平口鉗應用視頻

ERON-NABEYA雅朗精密平口鉗結構視頻

采集到花瓣



思誠資源為您提供：ERON-NABEYA雅朗FA快夾平口鉗LTFV型的采購報價、ERON(雅朗)LTFV100Q型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于ERON(雅朗)正品品牌的其他精密平口鉗資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
