GIN精展手轉工具萬力52960/VSD
品牌:GIN(精展)
型號:52960
¥待詢價(提交訂單10分鐘內獲取專屬報價單)
1、由思誠資源優選發貨,并提供售后服務
2、因庫存實時變化,具體發貨時間以實際發貨為準
ERON(雅朗)區域經理 李經理:18929218517咨詢追求操作性的便利功能。
附 件:
標準導位塊(2個1組)
適用槽寬18mm???1組
標準安裝夾具套裝(2組1套)
適用T型槽寬18mm???2套
手柄???1根、吊具???1套
ERON-NABEYA雅朗精密平口鉗應用視頻
ERON-NABEYA雅朗精密平口鉗結構視頻

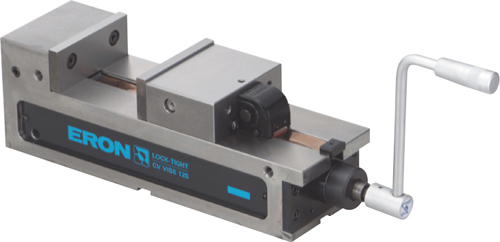

結構特點 ●只要型號相同,并排配置精度均在0.01以內。(全品標準并排配置規格) ●采用卷繞式切屑罩,可防止切屑進入底座。 ●采用防上浮機構,可防止工件上浮。 ●精度優于原JIS 0級。 ●滑動面采用火焰淬火(HRC45),耐磨損性優異。 ●底座為可鍛鑄鐵制,夾緊時不會發生彎曲、損壞。 ●底座與固定鉗身采用一體化結構,確保了高剛性。 ●與同級別的平口鉗相比,具有近2倍的鉗口張開度,可夾緊大型工件。 ●鉗口高度大,高工件也可牢靠夾緊。 ●配備有壓力補充機構,可作為壓力降低時的應急措施,不會影響正常運行。 ●采用切屑吹出機構,進入底座的切削液及細小切屑也可從吹孔排出。 ●機械式在固定鉗口側也可進行手柄操作,而LTCV-TH可在液壓內置式的固定鉗口側進行手柄操作。 由于固定鉗口側距作業人員近,工件裝拆距離短,因此可縮短設置時間、減輕作業人員的負擔。 ●SJ型(LTCV-S,SH)將標準型(LTCV,LTCV-H)鉗口更換成為臺階型鉗口。 |

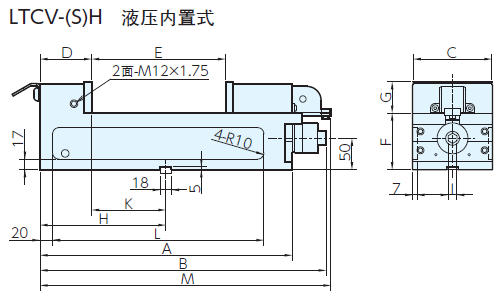

尺寸表
型號 | A | B | C | D | E | F | G | H |
| J | K | L | M | N | O | P | Q | R |
LTCV-100(S)H | 338 | 393 | 102 | 82 | 0-145 | 90 | 45 | 170 | 14 | 50 | 88 | 286 | 394.6 | 8-145 | 0-137 | 40 | 84 | 88 |
LTCV-125(S)H | 401 | 456 | 125 | 82 | 0-210 | 90 | 50 | 200 | 14 | 50 | 118 | 349 | 459.6 | 8-210 | 0-202 | 45 | 114 | 118 |
LTCV-160(S)H | 504 | 559 | 160 | 82 | 0-300 | 100 | 60 | 250 | 14 | 58 | 168 | 452 | 559.6 | 10-296 | 0-286 | 54 | 161 | 166 |
LTCV-200(S)H | 634 | 689 | 200 | 82 | 0-410 | 100 | 70 | 275 | 14 | 58 | 193 | 564 | 693.6 | 10-406 | 0-396 | 64 | 186 | 191 |
并排配置規格
訂購并排配置品(無論配置多少臺,A、B的誤差均可調整在0.01以內) 只要尺寸相同,無論多少臺,全品均并排配置。無需并排配置費用。 ◆初次訂購時 只要尺寸相同,全品均并排配置,請訂購所需數量。 ◆追加訂購時 只要尺寸相同,全品均并排配置,請訂購所需數量的與現有產品相同型號的平口鉗。 |
精度標準
|
