自營NABEYA-LOCK-TIGHT 液壓平口鉗MKⅢLTH3P-150S

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: ERON(雅朗)

產品分類: 精密平口鉗

型號: LTH3P-150S

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 與同等產品LTH3P-150相比，全長短125mm、重量輕 7kg。另外，液壓與手動的切換采用嚙合式防誤動作機構。

數量: - +

產品樣本

NABEYA-LOCK-TIGHT 液壓平口鉗MKⅢLTH3P-150S.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

與同等產品LTH3P-150相比，全長短125mm、重量輕 7kg。另外，液壓與手動的切換采用嚙合式防誤動作機構。
附件專用安裝螺栓套裝適用T型槽寬18mm???2組

?

標準導位塊(2個1組)適用槽寬18mm???1組

手柄???1根

●與同等產品LTH3P-150相比，全長短125mm、重量輕

7kg。另外，液壓與手動的切換采用嚙合式防誤動作機構。

●可鍛鑄鐵制，夾緊時極少發生彎曲、損壞。

●滑動部采取火焰淬火（HRC45），耐磨損性優異。

●液壓泵（正在申請專利）通過了300,000次以上的動作測試，

故障少、可實現強力夾緊。

●通過調整開始開閉的位置，可獲得3個位置的最佳鉗口張開度。

●精度優于原JIS 0級。

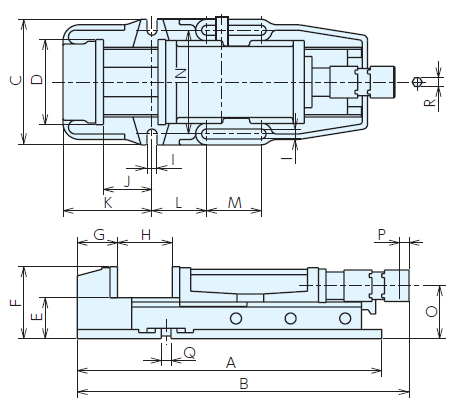

尺寸表

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	價格
LTH3P-150S	558	507-807	210	156	75	132	74	0-300	18	89	163	100	100	190	97	17.5	18	14	立即詢價

規格

型號	鉗口	鉗口	鉗口	標準導位塊	夾緊力	重量kg	LTH3P		LTH3P-G(并排配置規格）
型號	寬度	高度	張開度	寬度	kN	重量kg	訂單號	型號	訂單號	型號
LTH3P-150S	156	57	300	18	40	41	67819	LTH3P-150S	68833	LTH3P-150SG

■夾緊方法

①采用液壓的夾緊方法

? 在切換軸環與套筒的凹凸部分離的狀態下，順時針旋轉手柄。

? 鉗口接觸工件后，在10kN左右的夾緊力作用下內部離合器結合。

? 離合器結合后，僅手柄和套筒旋轉，進行液壓夾緊操作。

? 夾緊力和手柄操作(離合器動作后)

手柄操作(旋轉)	1	2	3	4
夾緊力(kN)	12	20	30	40

? 采用液壓的夾緊行程約為1.8mm。

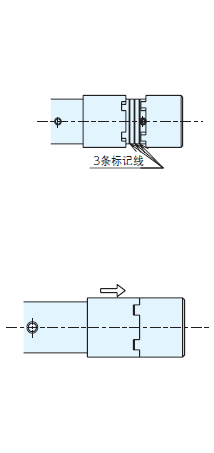

②采用螺桿的夾緊方法

? 將切換軸環滑向套筒側，在切換軸環與套筒的凹凸部嚙合的狀態下，順時針旋轉手柄。

(在凹凸部嚙合的狀態下離合器切斷。)

? 采用螺桿的夾緊力最大為10kN左右。

③同時采用螺桿和液壓進行夾緊

? 夾緊易發生變形的工件以及要夾緊的表面有黑皮等凹凸的工件時，在采用螺桿進行夾緊后，再采用液壓進行夾緊。

? 在按②采用螺桿進行夾緊操作后，按①采用液壓進行夾緊。

? 夾緊力為(螺桿夾緊力)+(液壓夾緊力)。

? 對于可能會產生較大變形的工件，在夾緊后請確認有無完全固定。

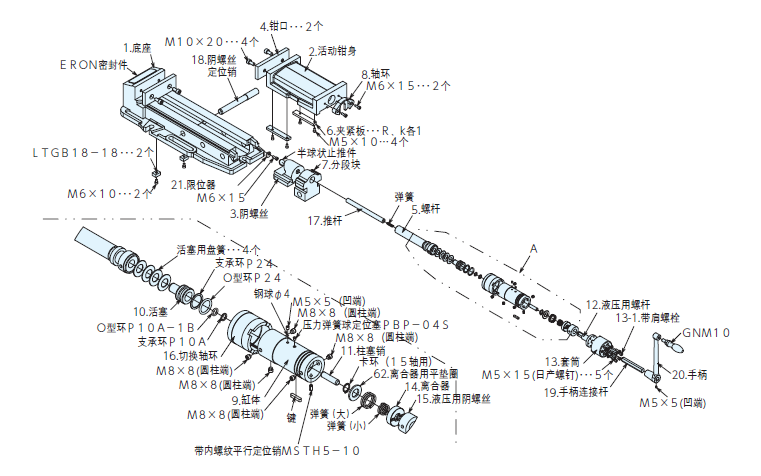

■液壓機構零件

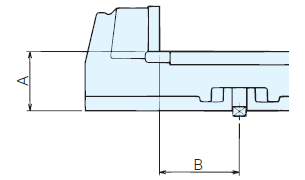

■訂購并排配置品(無論配置多少臺，A、B的誤差均可調整在0.01以內)
請訂購并排配置規格品（末尾符號G）。
訂購時，請注明使用機床的槽寬。
并排配置規格品僅初次購入時可進行制作。

■液壓?jiǎn)卧?/div>

適用機型	訂單號	型號
LTH3P-150S	69390	LTH3P150S-ASSY

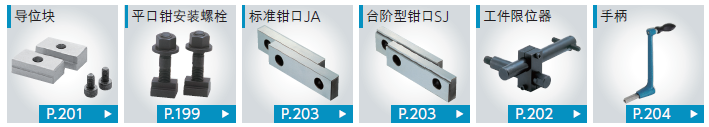

■參見頁

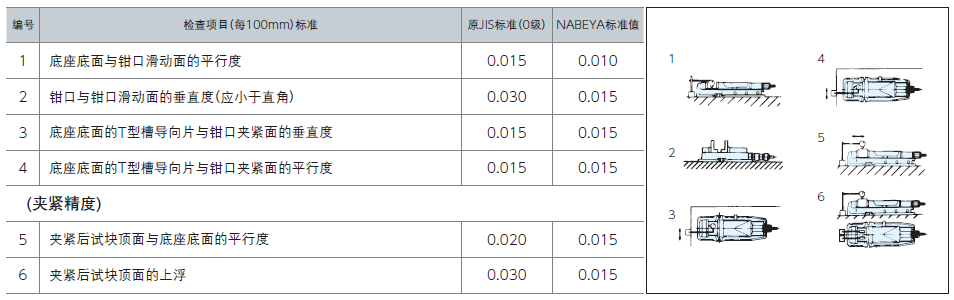

■精度標準 (靜態精度)

ERON-NABEYA雅朗精密平口鉗應用視頻

ERON-NABEYA雅朗精密平口鉗結構視頻

●日本雅朗ERON-NABEYA工裝夾具系列
