千分表指針和齒輪軸的修整

指針與各有關部分相互作用的常見故障有：指針彎曲、折斷和過短；指針和針套配合松動或脫落；齒輪軸彎曲或折斷等．修理方法如下：

(一)指針彎曲、折斷和過短

指針彎曲可用鑷子矯直，矯直時用力要均勻，避免出現死彎或折斷指針。

指針針桿折斷可用錫焊接，方法如下：

(1)用小銼刀將兩折斷部位修整好，除去氧化皮；

(2)將兩段針桿放在一塊銅片上，對正；

(3)在對接處涂上少許氮化鋅焊劑，放上一點錫(約1/3—1/4小米粒大小)；

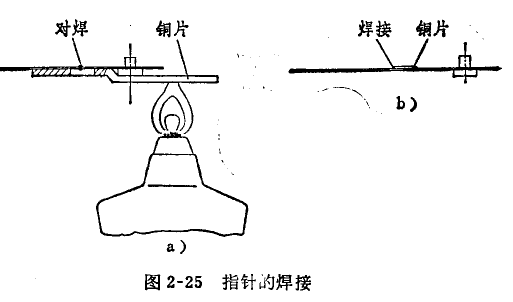

(4)用鑷子夾住銅片在酒精燈上加熱，當熱量由銅片傳至指針，焊錫熔化后便停止加熱，冷卻后即焊牢在一起(圖2-25a)。

如欲焊得牢固，可在指針折斷處的下面補一薄鋼片(圖2—25b)，焊好后將銅片兩則多余部分剪去。

針桿折斷或過短，也可用T12A鋼按原來形狀配制，然后鉚接或焊接在針套上。長指針裝在軸上后，其末端應蓋過刻度盤短別線長度的3/10一8/10，新配指針應發蘭處理。

(二)指針與針套配合松動或脫落

通常采用鉚接或錫焊方法修理。

(三)齒輪軸彎曲和折斷

這種故障多半是拆裝指針?lè)椒ú划?dāng)造成的，齒輪軸彎曲可用手拿子直接在表盤上矯直，操作時用力不可過猛，防止折斷小軸，硬度大的軸應事先退火。

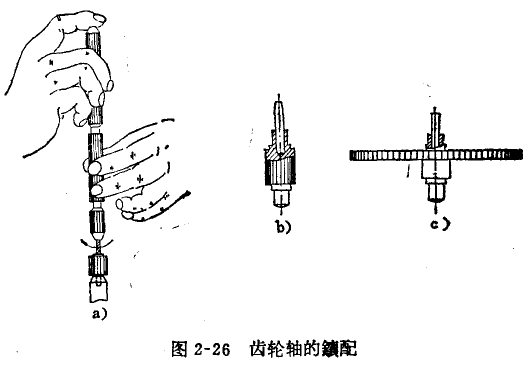

齒輪軸折斷時，如無現成的齒輪配件，可鑲配新軸．方法如下：將齒輪軸折斷部位的端面磨平井找準中心，然后在小臺鉆上或用手工鉆孔(圖2—26a)?？咨?—3毫米，孔徑比原鈾稍小一些，鉆孔后，用直徑稍大于孔徑的廢鉆頭尾部，將—端磨成略帶錐度，輕輕敲入孔中，然后修磨另一端，使其與原軸直徑相同．最后將多余部分截去。端部用油石磨成稍帶錐度，以便與針套安裝牢固，如果新軸與孔配合不夠牢固，可用錫焊車。圖2—26b和c是鑲有新軸的中心齒輪和補償齒輪。
