自營波龍(BLUM)TC52測頭 ECP03.5200-010-A3-SET

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BLUM(波龍)

產品分類: 機床測頭

型號: ECP03.5200-010-A3-SET

單位: 套

配送倉庫: 國內倉庫

貨期

產品亮點: TC52-無磨損的測量機構確保長期穩定性,帶有大量冷卻液和污染的環境下仍可保持接觸測量精度。

數量: - +

產品樣本

波龍(BLUM)TC52測頭 ECP03.5200-010-A3-SET.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BLUM(波龍)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

TC52-無磨損的測量機構確保長期穩定性,帶有大量冷卻液和污染的環境下仍可保持接觸測量精度。

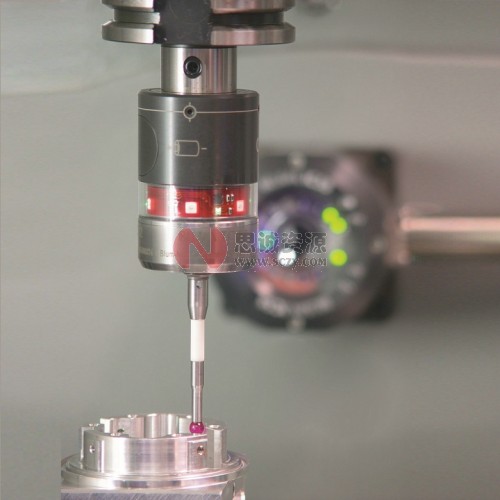

TC52全方向測頭是TC50測頭的緊湊版本，具有高速高精度的特點，可在加工中心上自動測量工件的位置和尺寸。區別于傳統測頭，Blum TC52不使用三點接觸原理或敏感開關元件，因此可在各接近方向上實現最高精度，并達到更高的測量速度。

適用機床品牌：
日本牧野Makino、日本森精機mori seiki、日本馬扎克Mazak、日本兄弟Brother、日本安田Yasda、德國德瑪吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米爾GF、美國哈斯Haas、美國哈挺Harding、韓國斗山Doosan、臺灣協鴻Hartford、臺灣高峰KAFO、臺灣永進YCM、臺灣亞威AWEA、臺灣麗馳LITZ等。9999936987

適用控制系統：
發那科Fanuc、西門子Siemens、三菱Mitsubishi、海德漢Heidenhain等。

技術參數

防護等級: IP68
接觸力XY方向 : 2.3N (測桿長度=30mm)
接觸力Z方向 : 5.7N
最大加速度 : 50m/s2
重復精度 : 0.3 μm 2σ
最大測量速度 : 2m/min

波龍(BLUM)TC52測頭視頻

特點
●全方面測頭：? 40 mm
●最大測量速度：2 m/min
●重復性精度： 0.3 μm 2σ
●可承受極高加速度和測量速度. 50m/s2
●高可靠性的紅外線數據傳輸
●帶有大量冷卻液和污染的環境下仍可保持接觸測量精度
●低耗電設計
●無磨損的測量機構確保長期穩定性
●堅固的機械設計
●可與其他Blum紅外線測量附件結合使用
●測桿有自對心設計，更換時免除調整對心
●IP68防護等級

技術亮點

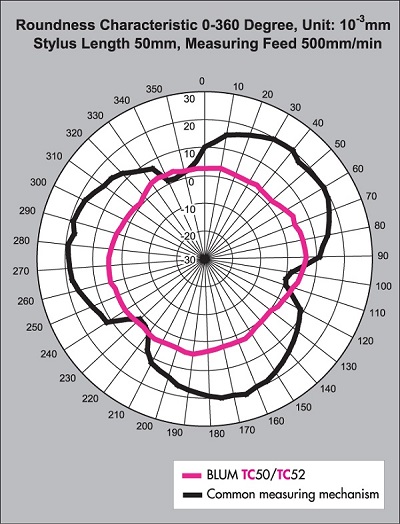

無圓周凸角的測量機構
● Blum測量原理可實現各向同性的測量特性
● 在各方向上具有最高測量精度
● 在各方向上具有相同接觸力
● 不需要主軸定向

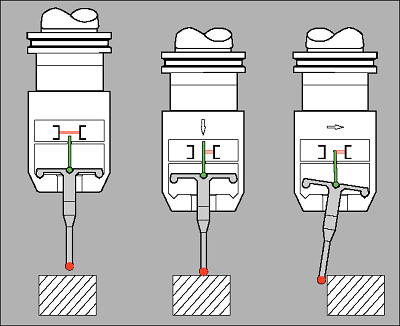

光電式信號觸發
● 通過遮蔽內部微型光柵實現無磨損的信號觸發
● LED指示功能狀態
● 相比傳統測頭顯著提高測量速度和精度

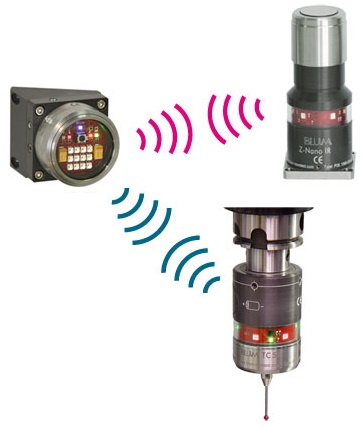

紅外線數據傳輸
● 通過紅外線接收器實現可靠的數據傳輸

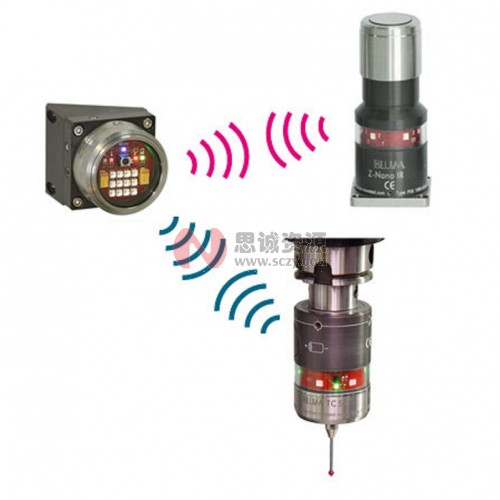

● 單個紅外線接收器可順序控制兩個測頭(DUO)
● 特別適用于帶有交換工作臺的機床
● 高魯棒性設計
● 安裝簡便

供電
● 低耗電設計，可實現10萬次接觸測量
● 可更換的標準電池，成本極低
● LED指示電池電量

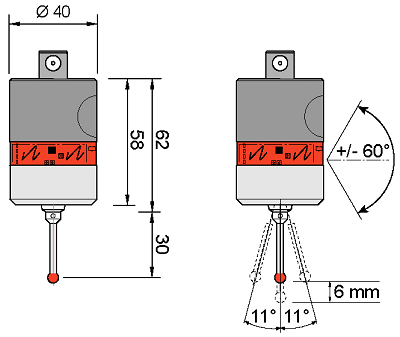

尺寸及配套測桿
● TC52的設計考慮了緊湊性和堅固性
● 標準測桿長度從30 mm 到100 mm
● 測桿長度可定制

技術參數

● 防護等級：IP68

● 接近方向：±X, ±Y, ±Z

● XY | Z 方向測量力：2N * | 7 N

● XY | Z 方向最大偏移量：±15°| 10 mm

● 最大加速度：50m / s2

● 重復性：0.3μm 2σ

● 最大測量速度：2 m/min

● 重量：250g

● 信號傳輸方式| 范圍：紅外線 | Z 方向±60° , X/Y 方向 360°

● 電池 (2顆) ：Saft Lithium LS 14500 (AA , 3,6V) 2600 mAh

● 刀柄： BTH 50 (HSK , SK, BT, VDI, ...)

● 存儲 / 工作溫度：-20 °C … +70 °C | +5 °C … +50 °C

* 需要主軸定向 ** 測桿 L=50 mm *** 測桿 L=30 mm LF：低接觸力版本
