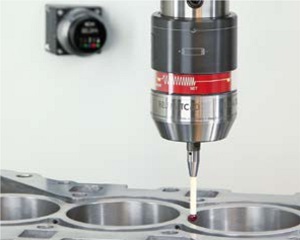

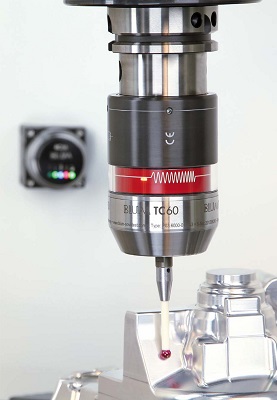

TC60無線電測頭-應用于大型零件測量工件測量 無線電傳輸技術、全方向測頭、無磨損的測量機構、適用于大批量生產、三維輪廓測量、機床軸溫度漂移補償

TC60測頭的設計針對兩種情況：一是測頭與接收器的距離過長，二是測量過程中測頭與接收器之間無法保證持續無遮擋的通信。例如機床加工區域過大、5軸加工中心或者測頭需要深入到工件內部的情況。這款測頭的信號傳輸使用了創新的BRC技術，在速度、可靠性以及用戶友好性方面都樹立了新的標準。區別于傳統測頭，Blum TC60不使用三點接觸原理或敏感開關元件，因此可在各接近方向上實現最高精度，并達到更高的測量速度。

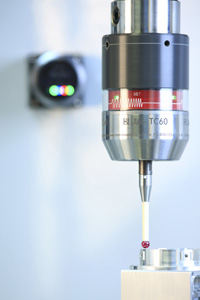

TC60測頭
● 工件測量
● 無線點傳送技術
● 全方位測頭
● 無磨損的測量機構
● 適合于大批量生產
● 三維輪廓測量
● 機床軸溫度漂移補償

---

● 全方向測頭： 63 mm
● 最大測量速度：3 m/min
● 重復性精度：1 μm 2σ
● 可承受極高加速度和測量速度
● 高可靠性的BRC傳輸技術
● 帶有大量冷卻液和污染的環境下仍可保持接觸測量精度
● 低耗電設計
● 無磨損的測量機構確保長期穩定性
● 堅固的機械設計
● 測桿有自對心設計，更換時免除調整對心
● IP68防護等級
● 支持測頭與接收器之間智能配對，操作簡便

---

技術亮點

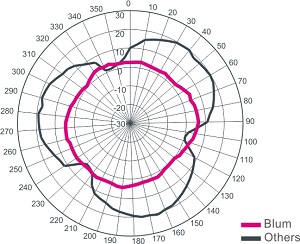

無圓周凸角的測量機構
● Blum測量原理可實現各向同性的測量特性
●在各方向?qū)崿F(xiàn)最高精度
●在各方向?qū)崿F(xiàn)相同接觸力

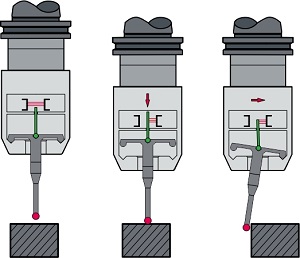

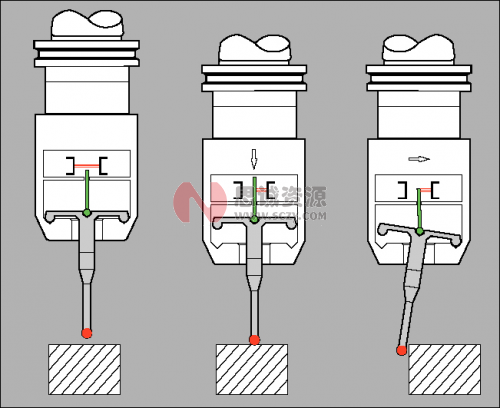

光電式信號觸發
●通過遮蔽內部微型光柵實現無磨損的信號觸發
●LED指示功能狀態
優勢
●測量速度高達3m/min
●精確且無圓周凸角的接觸測量特性
●無磨損的光電式測量機構

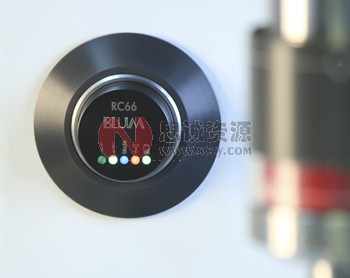

●測頭與接收器之間的配對過程簡單快速

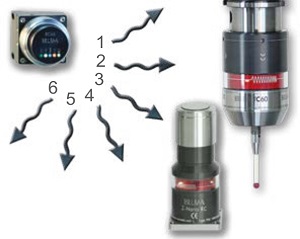

●單個接收器可控制最多6個測頭系統
●更長的電池壽命
●帶有切削液的情況下仍然保持極高測量精度
BRC無線電技術-極高傳輸速度和魯棒性
●高魯棒性傳輸協議
●極高的信號傳輸速度，將非恒定測量速度造成的誤差影響降至最低
●通過無線電信號控制激活測頭
●可通過無線電信號選擇最多6個測頭

---

供電
●低耗電設計，可實現10萬次接觸測量
●可更換的標準電池，成本極低

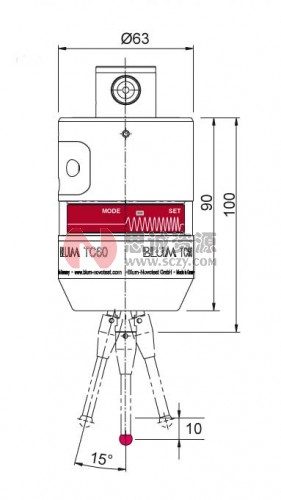

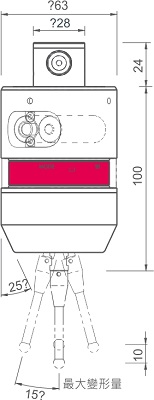

尺寸及配套測桿
●TC60的設計考慮了緊湊性和堅固性。
●標準測桿長度從50 mm 到200 mm。
●測桿長度可定制

---

技術參數
● 防護等級：IP68
● 接近方向：±X, ±Y, ±Z
● XY | Z 方向測量力：2N * | 7 N
● XY | Z 方向最大偏移量：±15°| 10 mm
● 最大加速度：50m / s2
● 重復性：0.3μm 2σ
● 最大測量速度：3 m/min
● 重量：925g
● 信號傳輸方式：無線點(BRC技術)
● 頻帶：2.4000-2.1835GHz
● 發射功率：0 dBM
● 工作范圍：15m
● 電池 (2顆) ：Saft Lithium LS 14500 (AA , 3,6V) 2600 mAh
● 刀柄： BTH 50 (HSK , SK, BT, VDI, ...)
● 存儲 / 工作溫度 ：-20 °C … +70 °C | +5 °C … +50 °C
*測桿 L=50mm

---
