自營日本BIG CK鏜刀系統粗鏜用高剛性SW粗鏜頭

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 鏜刀刀柄

型號: SW20-31CKB1

單位: 個

配送倉庫: 國內倉庫

貨期

數量: - +

產品樣本

日本BIG CK鏜刀系統粗鏜用高剛性SW粗鏜頭.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

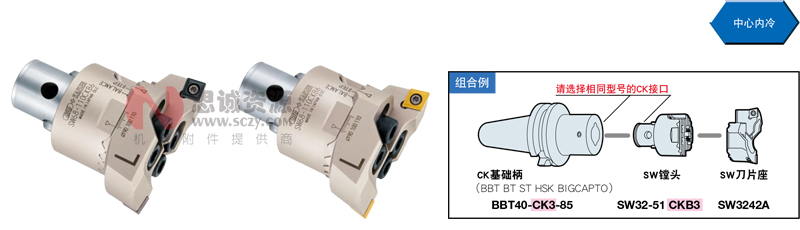

SW粗鏜頭（粗鏜用高剛性型）

?

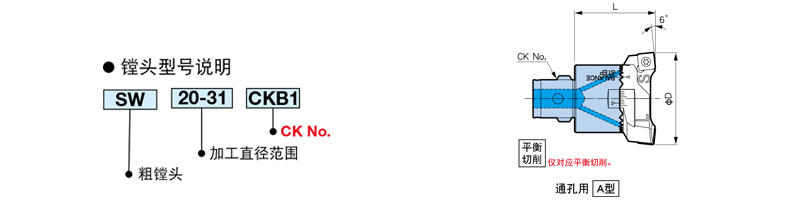

●通孔用A型（刀片的4個刀尖均可使用）

加工范圍 φD	鏜頭型號	對應基礎柄 CK No.	對應刀片座	L	對應緊固螺栓組合（備用）	對應墊圈組合（備用）	重量
20 ～ 26	SW 20- 31CKB1	CK1	SW2026A	32.5	SW20SS	SW20BS	0.1
25 ～ 33	SW 25- 40CKB2	CK2	SW2533A	35.5	SW25SS	SW25BS	0.2
32 ～ 42	SW 32- 51CKB3	CK3	SW3242A	40	SW32SS	SW32BS	0.3
41 ～ 54	SW 41- 66CKB4	CK4	SW4154A	47	SW41SS	SW41BS	0.5
53 ～ 70	SW 53- 86CKB5	CK5	SW5370A	57	SW53SS	SW53BS	0.8
68 ～ 90	SW 68- 110CKB6	CK6	SW6890A	71	SW68SS		1.6
88 ～ 110	SW 68- 110CKB6	CK6	SW88110A	71	SW68SS		1.8
98 ～ 126	SW 98-153CKB6	CK6	SW98126A	71	SW98SS	SW98BS	2.8
125 ～ 153	SW 98-153CKB6	CK6	SW125153A	71			3.0
98 ～ 126	SW 98-153CKB7	CK7	SW98126A	87			3.8
125 ～ 153	SW 98-153CKB7	CK7	SW125153A	87			4.1
148 ～ 176	SW148-203CKB6	CK6	SW148176A	71			3.6
175 ～ 203	SW148-203CKB6	CK6	SW175203A	71			3.8
148 ～ 176	SW148-203CKB7	CK7	SW148176A	117			6.4
175 ～ 203	SW148-203CKB7	CK7	SW175203A	117			6.6

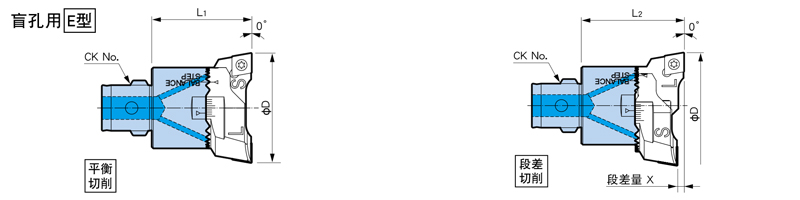

●盲孔用E型（對應锪面加工）

加工范圍 φD	鏜頭型號	對應基礎柄 CK No.	對應刀片座	L1	L2	段差量 X	對應緊固螺栓組合（備用）	對應墊圈組合（備用）	重量
20 ～ 26	SW 20- 31CKB1	CK1	SW2026E	32.5	32.6	0.2	SW20SS	SW20BS	0.1
25 ～ 31			SW2531E						0.1
25 ～ 33	SW 25- 40CKB2	CK2	SW2533E	35.5	35.6		SW25SS	SW25BS	0.2
32 ～ 40			SW3240E						0.2
32 ～ 42	SW 32- 51CKB3	CK3	SW3242E	40	40.1		SW32SS	SW32BS	0.3
41 ～ 51			SW4151E						0.3
41 ～ 54	SW 41- 66CKB4	CK4	SW4154E	47	47.2	0.4	SW41SS	SW41BS	0.5
53 ～ 66			SW5366E						0.5
53 ～ 70	SW 53- 86CKB5	CK5	SW5370E	57	57.2		SW53SS	SW53BS	0.8
69 ～ 86			SW6986E						0.9
68 ～ 90	SW 68-110CKB6	CK6	SW6890E	71	71.2		SW68SS		1.6
88 ～ 110			SW88110E						1.8
98 ～ 126	SW 98-153CKB6	CK6	SW98126E	71	71.2		SW98SS	SW98BS	2.8
125 ～ 153			SW125153E						3.0
98 ～ 126	SW 98-153CKB7	CK7	SW98126E	87	87.2				3.8
125 ～ 153			SW125153E						4.1
148 ～ 176	SW148-203CKB6	CK6	SW148176E	71	71.2				3.6
175 ～ 203			SW175203E						3.8
148 ～ 176	SW148-203CKB7	CK7	SW148176E	117	117.2				6.4
175 ～ 203			SW175203E						6.6

1. 附帶緊固螺栓、墊圈。

2. 表中的對應組合商品均不附帶，請另行訂購。

3. 不附帶刀片座，請另行訂購。

4. 不附帶刀片，請另行訂購。

5. 所有SW鏜頭均帶內冷孔。

6. 加工范圍為使用刀片SC06（刀尖半徑R=0.4）和SC09、SC12 （刀尖半徑R=0.8）時的值。

?

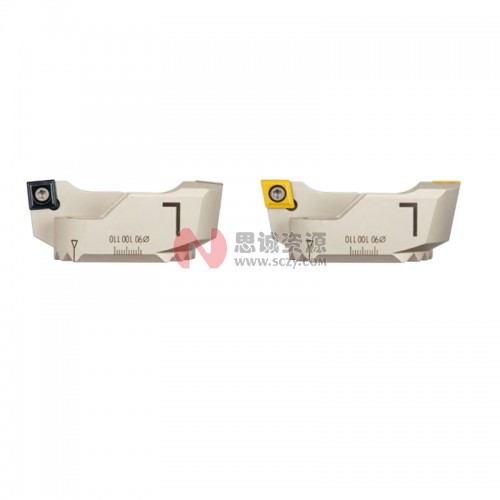

SW刀片座

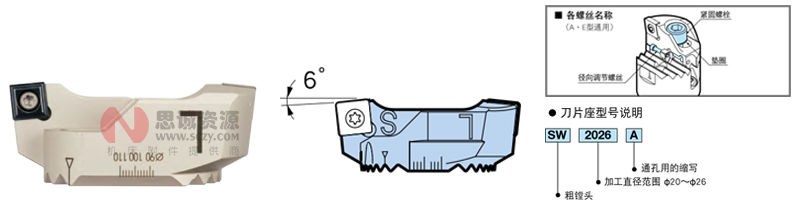

●通孔用A型（刀片的4個刀尖均可使用）

加工范圍 φD	刀片座型號	對應鏜頭型號	對應刀片	對應刀片緊固螺絲組合
20～ 26	SW2026A	SW 20- 31CKB1	SC06	S2.5S-7IP
25～ 33	SW2533A	SW 25- 40CKB2	SC06	S2.5S-7IP
32～ 42	SW3242A	SW 32- 51CKB3	SC09	S4S-15IP
41～ 54	SW4154A	SW 41- 66CKB4	SC09	S4S-15IP
53～ 70	SW5370A	SW 53- 86CKB5	SC12	S5S-20IP
68～ 90	SW6890A	SW 68-110CKB6
88～ 110	SW88110A	SW 68-110CKB6
98～ 126	SW98126A	SW 98-153CKB6 SW 98-153CKB7
125～ 153	SW125153A	SW 98-153CKB6 SW 98-153CKB7
148～ 176	SW148176A	SW148-203CKB6 SW148-203CKB7
175～ 203	SW175203A	SW148-203CKB6 SW148-203CKB7

1. 不附帶刀片，請另行訂購。

2. 不可進行段差切削。

3. 加工范圍為使用刀片SC06（刀尖半徑R=0.4）和SC09、SC12（刀尖半徑R=0.8）時的值。

4. 刀片緊固螺絲組合（另售)含1把扳手和10個螺絲。

?

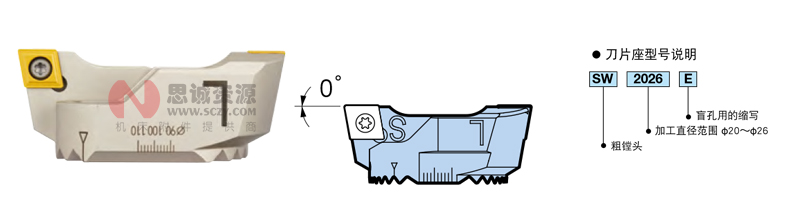

●盲孔用E型（對應锪面加工）

加工范圍 φD	刀片座型號	對應鏜頭型號	對應刀片	對應刀片緊固螺絲組合
20 ～ 26	SW2026E	SW 20- 31CKB1	CC06	S2.5S-7IP
25 ～ 31	SW2531E	SW 20- 31CKB1
25 ～ 33	SW2533E	SW 25- 40CKB2
32 ～ 40	SW3240E	SW 25- 40CKB2
32 ～ 42	SW3242E	SW 32- 51CKB3	CC09	S4S-15IP
41 ～ 51	SW4151E	SW 32- 51CKB3
41 ～ 54	SW4154E	SW 41- 66CKB4
53 ～ 66	SW5366E	SW 41- 66CKB4
53 ～ 70	SW5370E	SW 53- 86CKB5	CC12	S5S-20IP
69 ～ 86	SW6986E	SW 53- 86CKB5
68 ～ 90	SW6890E	SW 68-110CKB6
88 ～ 110	SW88110E	SW 68-110CKB6
98 ～ 126	SW98126E	SW 98-153CKB6 SW 98-153CKB7
125 ～ 153	SW125153E	SW 98-153CKB6 SW 98-153CKB7
148 ～ 176	SW148176E	SW148-203CKB6 SW148-203CKB7
175 ～ 203	SW175203E	SW148-203CKB6 SW148-203CKB7

1. 不附帶刀片，請另行訂購。

2. 加工范圍為使用刀片CC06（刀尖半徑R=0.4）和CC09、CC12（刀尖半徑R=0.8）時的值。

3. 刀片緊固螺絲組合（另售)含1把扳手和10個螺絲。


