自營日本BIG CK鏜刀系統粗鏜用高剛性TW粗鏜頭

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 鏜刀刀柄

型號: TWN20-31CKB1

單位: 個

配送倉庫: 國內倉庫

貨期

數量: - +

產品樣本

日本BIG CK鏜刀系統粗鏜用高剛性TW粗鏜頭.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

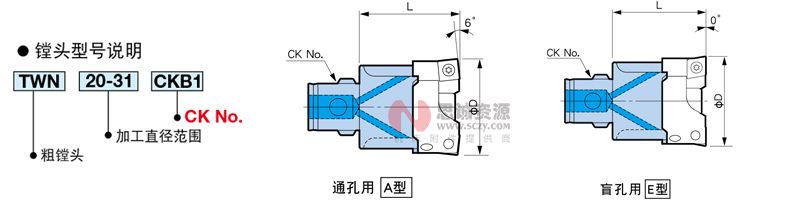

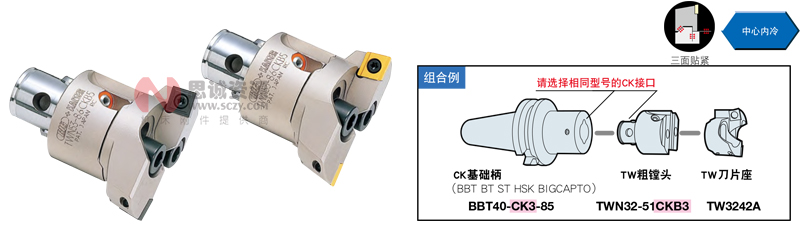

TW粗鏜頭（粗鏜用高剛性型）

?

●通孔用A型（刀片的4個刀尖均可使用）

加工范圍 φD	鏜頭型號	對應基礎柄 CK No.	對應刀片座	L	對應緊固螺栓組合（備用）	對應墊圈組合（備用）	重量
20 ～ 26	TWN 20- 31CKB1	CK1	TW2026A	32.5	TW20SS	TW20BS	0.06
25 ～ 31			TW2531A
25 ～ 33	TWN 25- 40CKB2	CK2	TW2533A	35.5	TW25SS	TW25BS	0.11
32 ～ 40			TW3240A				0.12
32 ～ 42	TWN 32- 51CKB3	CK3	TW3242A	40	TW32SS	TW32BS	0.20
41 ～ 51			TW4151A				0.22
41 ～ 54	TWN 41- 66CKB4	CK4	TW4154A	47	TW41SS	TW41BS	0.40
53 ～ 66			TW5366A				0.43
53 ～ 70	TWN 53- 86CKB5	CK5	TW5370A	57	TW53SS	TW53BS	0.76
69 ～ 86			TW6986A				0.83
68 ～ 90	TWN 68-110CKB6	CK6	TW6890A	71	TW68SS	TW68BS	1.6
88 ～ 110			TW88110A				1.7
98 ～ 126	TWN 98-153CKB6	CK6	TW98126A	71	TW98SS	TW98BS	2.3
125 ～ 153			TW125153A				2.5
98 ～ 126	TWN 98-153CKB7	CK7	TW98126A	87			3.6
125 ～ 153			TW125153A				3.8
148 ～ 176	TWN148-203CKB6	CK6	TW98126A	71	TW98SS	TW98BS	3.0
175 ～ 203			TW125153A				3.2
148 ～ 176	TWN148-203CKB7	CK7	TW98126A	117			6.0
175 ～ 203			TW125153A				6.2

●盲孔用E型（對應锪面加工）

加工范圍 φD	鏜頭型號	對應基礎柄 CK No.	對應刀片座	L	對應緊固螺栓組合（備用）	對應墊圈組合（備用）	重量
20 ～ 26	TWN 20- 31CKB1	CK1	TW2026E	32.5	TW20SS	TW20BS	0.06
25 ～ 31			TW2531E
25 ～ 33	TWN 25- 40CKB2	CK2	TW2533E	35.5	TW25SS	TW25BS	0.11
32 ～ 40			TW3240E				0.12
32 ～ 42	TWN 32- 51CKB3	CK3	TW3242E	40	TW32SS	TW32BS	0.20
41 ～ 51			TW4151E				0.22
41 ～ 54	TWN 41- 66CKB4	CK4	TW4154E	47	TW41SS	TW41BS	0.40
53 ～ 66			TW5366E				0.43
53 ～ 70	TWN 53- 86CKB5	CK5	TW5370E	57	TW53SS	TW53BS	0.76
69 ～ 86			TW6986E				0.83
68 ～ 90	TWN 68-110CKB6	CK6	TW6890E ※	71	TW68SS	TW68BS	1.6
88 ～ 110			TW88110E ※				1.7
98 ～ 126	TWN 98-153CKB6	CK6	TW98126E ※	71	TW98SS	TW98BS	2.3
125 ～ 153			TW125153E※				2.5
98 ～ 126	TWN 98-153CKB7	CK7	TW98126E ※	87			3.6
125 ～ 153			TW125153E※				3.8
148 ～ 176	TWN148-203CKB6	CK6	TW98126E ※	71	TW98SS	TW98BS	3.0
175 ～ 203			TW125153E※				3.2
148 ～ 176	TWN148-203CKB7	CK7	TW98126E ※	117			6.0
175 ～ 203			TW125153E※				6.2

1. 附帶緊固螺栓、墊圈。

2. 表中的對應組合商品均不附帶，請另行訂購。

3. 不附帶刀片座，請另行訂購。

4. 不附帶刀片，請另行訂購。

5. 所有TW鏜頭均帶內冷孔。

6. 加工范圍為使用刀片SC06（刀尖半徑R=0.4）和SC09、SC12 （刀尖半徑R=0.8）時的值。

帶※的刀片座型號備有長刃型。

?

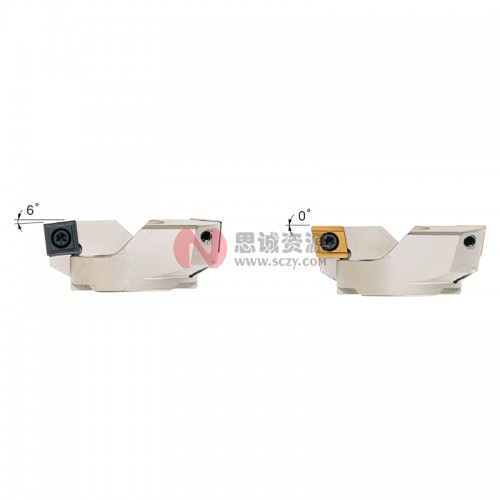

TW刀片座

●通孔用A型（四角形刀片的4個刀尖均可使用）

刀片座型號 （2個1組）	對應鏜頭型號	對應刀片	對應刀片緊固螺絲組合	刀片座型號 （2個1組）	對應鏜頭型號	對應刀片	對應刀片緊固螺絲組合
TW2026A	TWN20- 31CKB1	SC06	S2.5S-T7	TW5370A	TWN 53- 86CKB5	SC12	S5S-T20
TW2531A				TW6986A
TW2533A	TWN25- 40CKB2			TW6890A	TWN 68-110CKB6
TW3240A				TW88110A
TW3242A	TWN32- 51CKB3	SC09	S4S- T15	TW98126A	TWN 98-153CKB6 TWN 98-153CKB7 TWN148-203CKB6 TWN148-203CKB7
TW4151A
TW4154A	TWN41- 66CKB4			TW125153A
TW5366A

不可進行段差切削。

?

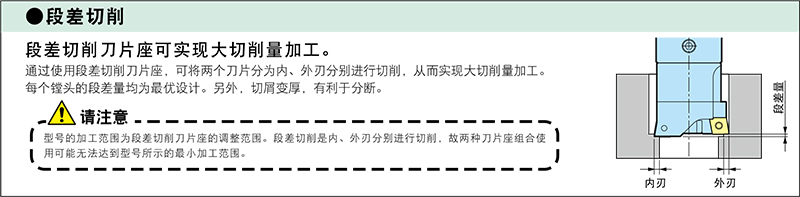

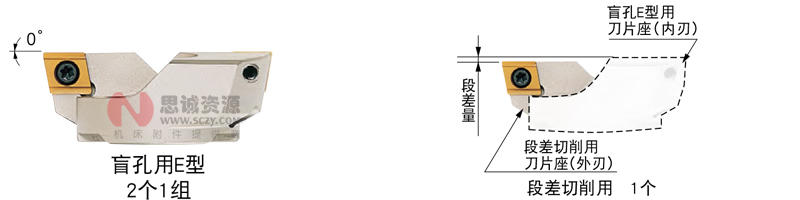

●盲孔用E型（80°菱形刀片的2個刀尖均可使用） ●段差切削用

刀片座型號 （2個1組）	對應鏜頭型號	對應刀片	對應刀片緊固螺絲組合	刀片座型號 （1個）	對應鏜頭型號	對應刀片	對應刀片緊固螺絲組合
TW2026E	TWN 20- 31CKB1	CC06	S2.5S-T7	TW2026E-SC	TWN 20- 31CKB1	CC06	S2.5S-T 7
TW2531E				TW2531E-SC
TW2533E	TWN 25- 40CKB2			TW2533E-SC	TWN 25- 40CKB2
TW3240E				TW3240E-SC
TW3242E	TWN 32- 51CKB3	CC09	S4S -T15	TW3242E-SC	TWN 32- 51CKB3	CC09	S4 S-T15
TW4151E				TW4151E-SC
TW4154E	TWN 41- 66CKB4			TW4154E-SC	TWN 41- 66CKB4
TW5366E				TW5366E-SC
TW5370E	TWN 53- 86CKB5	CC12	S5S-T20	TW5370E-SC	TWN 53- 86CKB5	CC12	S5 S-T20
TW6986E				TW6986E-SC
TW6890E	TWN 68-110CKB6	CC12		TW6890E-SC	TWN 68-110CKB6	CC12
TW6890EL		CC16		TW6890EL-SC		CC16
TW88110E		CC12		TW88110E-SC		CC12
TW88110EL		CC16		TW88110EL-SC		CC16
TW98126E	TWN 98-153CKB6 TWN 98-153CKB7 TWN148-203CKB6 TWN148-203CKB7	CC12		TW98126E-SC	TWN 98-153CKB6 TWN 98-153CKB7 TWN148-203CKB6 TWN148-203CKB7	CC12
TW98126EL		CC16		TW98126EL-SC		CC16
TW125153E		CC12		TW125153E-SC		CC12
TW125153EL		CC16		TW125153EL-SC		CC16

?

1. 不附帶刀片，請另行訂購。

?

2. 平衡切削用刀片座2個為1組。

3. 請注意段差切削用刀片座是單個出售。

4. 刀片緊固螺絲組合（另售)含1把扳手和10個螺絲。

5. TW98126、TW125153與不同的鏜頭配合使用時，加工范圍會發生變化。

6. EL型刀片座對應的刀片切削刃長度較長，不可使用30的基礎柄。

?



思誠資源為您提供：日本BIG CK鏜刀系統粗鏜用高剛性TW粗鏜頭的采購報價、BIG(大昭和)TWN20-31CKB1型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于BIG(大昭和)正品品牌的其他鏜刀刀柄資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
