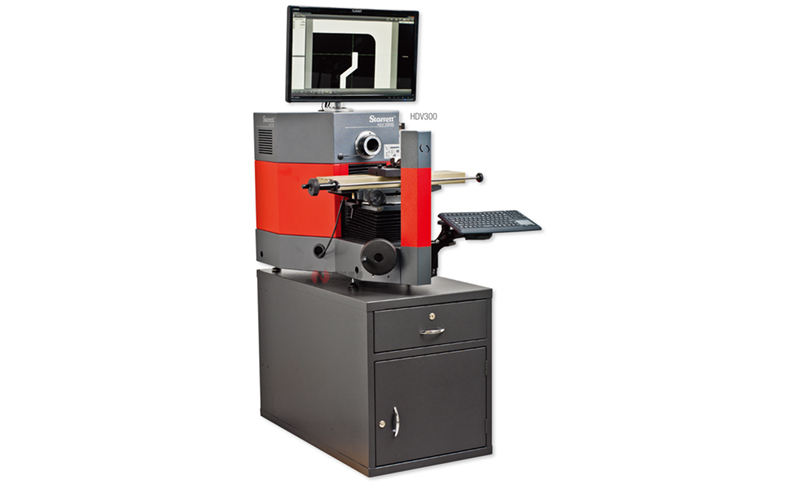

HDV系列臥式數碼比對測量系統結合了臥式光學投影儀和影像測量系統的優點，采用剛性鋼結構，與傳統的臥式投影儀配置類似。

功能特點：

剛性鋼結構，帶硬質陽極氧化的工作臺工作面板

工作臺尺寸為21.3"x5.1"(540mmx130mm)

最大承受能力為110lb(50kg)

焦距為2"(51mm)

帶有±15°游標刻度的轉動角度調整裝置

通過手輪進行X-Y軸和焦點的手動定位，或通過操縱桿和追蹤球進行CNC數控定位。

X軸和Y軸上的Heidenhain光柵尺分辨率為0.5μm（0.00002"）

用于比哦啊米娜和輪廓照明的LED照明系統

500萬像素彩色攝像頭（2448x2058像素）

0.001%超低畸變的遠心FOV測量

64位Intel?7操作系統專業版

帶DXF/FOV功能包的MetLogix? M3測量軟件

軟件和零件影像顯示在24"（60cm）彩色觸摸屏（1920x1080像素）上

選項：

6個可互換遠心鏡頭，可獲得從1.14"到0.09"x0.07"的視場（專利申請中）

可互換6.5:1變焦鏡頭

系統還可使用固定0.14x倍率透鏡，提供2.5"x1.9"(63x47mm)的視場（該型號上透鏡不可互換）

23"或32"高控制臺

校驗標準件

HDV系列臥式數碼比對測量系統結合了臥式光學投影儀和影像測量系統的優點，采用剛性鋼結構，與傳統的臥式投影儀配置類似。工作臺與施泰力成熟的HB400和HD400投影儀相同，具備110lb(50kg）承重能力。系統的核心在于與高分辨率彩色數碼攝像頭（專利申請中）連接的擁有獨特設計的可互換鏡頭安裝系統。該系統可使用7種遠心鏡頭，以實現微米級分辨率和光學畸變低至0.001%的精密視場（FOV）測量。透鏡可獲得的最大視場為2.44"x1.85"(62mmx47mm)。工作臺移動可關聯導入文件，能夠?qū)崿F(xiàn)最大長度為16"(400mm)的零件對比。HDV系統配備運行MetLogix M3測量軟件的64位計算機。通過M3軟件，該計算機可導入DXF CAD文件，并通過CAD文件直接創建2D Go/?-Go數字圖層。影像邊緣檢測（VED）能夠?qū)崿F(xiàn)導入文件與被檢測工件影像間的實時交互。這些系統可全面提高生產效率、測量速度和測量精度?？蛇x手動或CNC控制。

?

系統參數	遠心鏡頭							6.5:1變焦鏡頭
光學放大倍率	0.14x	0.30x	0.50x	0.80x	1.0x	2.0x	4.0x	0.7x	4.5x
在24"顯示器上的放大倍率	8.6x	18.5x	21x	49x	62x	124x	247x	58x	363x
視場寬度	2.36"(63mm)	1.14"(29mm)	0.59"(15mm)	0.43"(11mm)	0.35"(9mm)	0.18"(4.3mm)	0.09"(2.3mm)	0.4"(11mm)	0.05"(1.5mm)
工作間距	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	4.3"(110mm)	3.4"(88mm)	3.4"(88mm)
光學畸變，%	0.001	0.001	0.002	0.002	0.005	0.005	0.006	N/A	N/A

特點	MetLogix? M3
計算機安裝在主機殼中	x
彩色圖形觸摸屏	x
Windows?7操作系統	x
X-Y-Q(角度)測量值	x
2D幾何軟件，帶偏轉功能	x
影像邊緣檢測	x
CAD文件導入和導出	x
FOV測量	x
消除薄膜疊加	x
軟件開發商	MetLogix?

透鏡	視場（FOV）in	mm
0.30x	1.2x0.87	29x22
0.50x	0.69x0.52	18x13
0.80x	0.43x0.32	11x8
1.0x	0.35x0.26	8.8x6.6
2.0x	0.17x0.13	4.4x3.3
4.0x	0.09x0.06	2.2x1.65
6:1變焦鏡頭	0.44x37到0.07x0.06	11.2x9.4到1.8x1.5

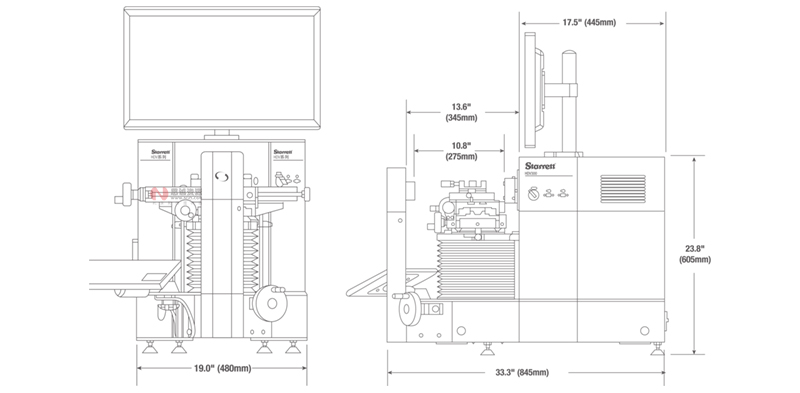

HDV300		HDV400
凈重	220lbs	230lbs
凈重	100kg	105kg
裝運重量	430lbs	440lbs
裝運重量	195kg	200kg
X-Y行程	12"x6"	16"x6"
X-Y行程	300x150mm	400x150mm
X-Y軸精度	E2=3.0μm+L/33	E2=3.0μm+L/33

?



思誠資源為您提供：美國施泰力Starrett臥式數碼比對測量系統HDV300/HDV400的采購報價、Starrett(施泰力)HDV300 CNC、HDV400 CNC、HDV500 CNC、型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于Starrett(施泰力)正品品牌的其他影像測量?jī)x資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!
