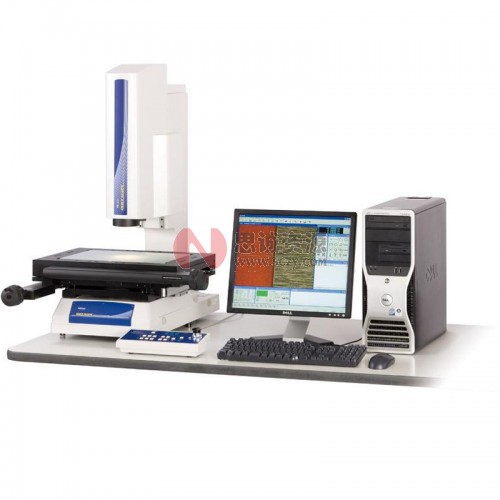

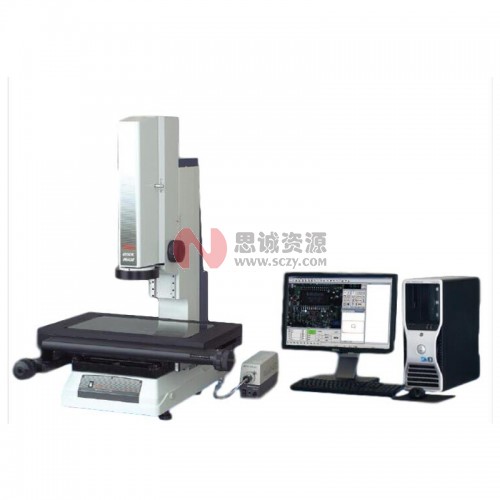

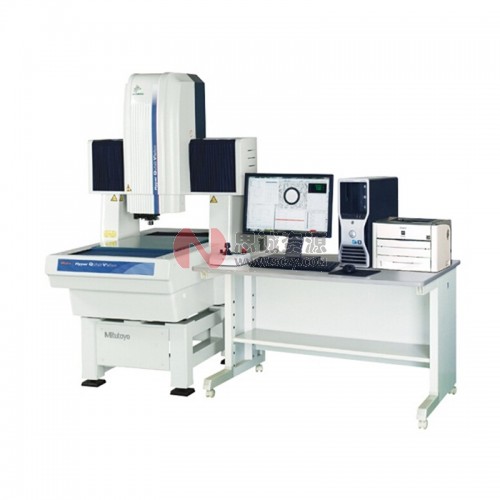

日本三豐Mitutoyo CNC影像測量機Quick Visi
品牌：Mitutoyo(三豐)
型號：G629088A8157E1
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
1、由思誠資源優選發貨，并提供售后服務
2、因庫存實時變化，具體發貨時間以實際發貨為準
Mitutoyo(三豐)區域經理 李經理：18929218517咨詢CNC影像測量機
Quick Vision Pro系列 Quick Vision系列
規格集
QV APEX Pro
| 名稱 | QV APEX 302 Pro | QV APEX 404 Pro | QV APEX 606 Pro | |||||||||||
| 貨號 | 363-601 | 363-603 | 363-602 | 363-604 | 363-611 | 363-613 | 363-612 | 363-614 | 363-621 | 363-623 | 363-622 | 363-624 | ||
| 型號 | QV-X302P1L-E | QV-X302T1L-E | QV-X302P1C-E | QV-X302T1C-E | QV-X404P1L-E | QV-X404T1L-E | QV-X404P1C-E | QV-X404T1C-E | QV-X606P1L-E | QV-X606T1L-E | QV-X606P1C-E | QV-X606T1C-E | ||
| 主機部分 尺寸、質量 | ||||||||||||||
| 測量范圍（X×Y×Z）[mm] | 300×200×200 | 400×400×250 | 600×650×250 | |||||||||||

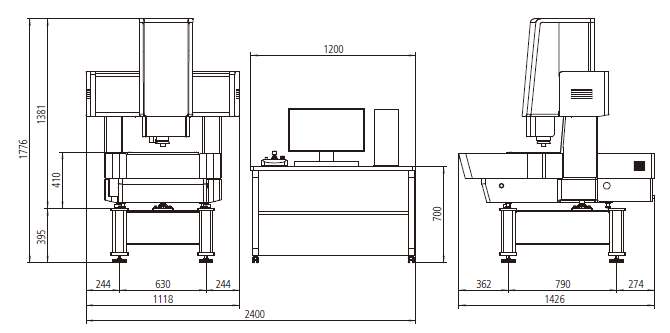

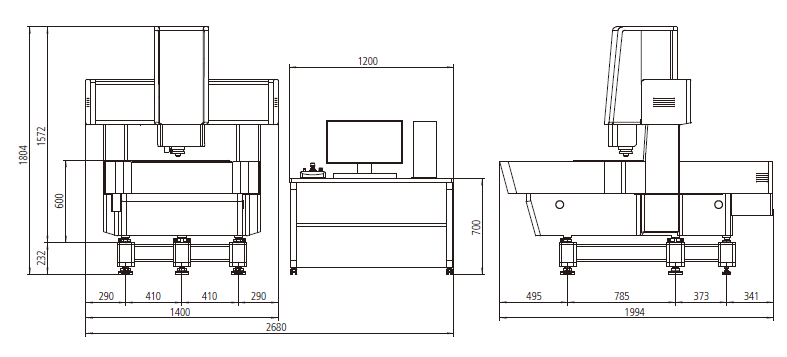

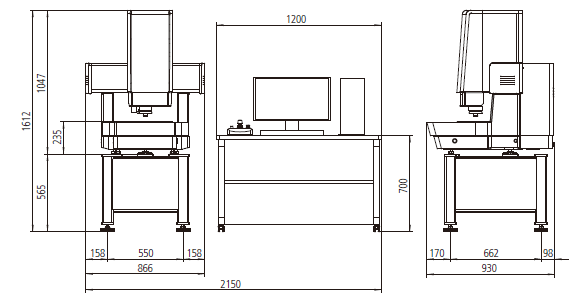

| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 866×930×1612 | 1118×1426×1776 | 1400×1994×1804 | |||||||||||
| 載物玻璃（寬×深）[mm] | 399×271 | 493×551 | 697×758 | |||||||||||
| 主機質量（包括專用設置臺）[kg] | 355 | 640 | 1465 | |||||||||||
| 影像測量精度 [μm]※1 |
影像 | EUX / EUY, MPE | （1.5 ＋ 3L / 1000） | |||||||||||
| EUXY, MPE | （2.0 ＋ 4L / 1000） | |||||||||||||
| EUZ, MPE | （1.5 ＋ 4L / 1000） | |||||||||||||
| STREAM※2 （選件） |
E1X, E1Y | （1.5 ＋ 3L / 1000） | ||||||||||||
| E2XY | （2.0 ＋ 4L / 1000） | |||||||||||||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍鏡筒透鏡 | |||||||||||||
| 光柵尺分辨力 [μm] | 0.1 | |||||||||||||
| 激光自動對焦重復精度 [μm]※3 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | ||
| 精度保證溫度 | 環境溫度 | 20±2 ℃ | ||||||||||||
| 溫度變化 | 2 ℃ / 8H | |||||||||||||
| 最大工件質量 [kg]※4 | 20 | 40 | 50 | |||||||||||
| 影像裝置 | B&W CMOS數碼相機 | |||||||||||||
| 照明裝置 | 透射照明 | 白色LED | ||||||||||||
| 垂直反射照明 | 白色LED | 彩色LED | 白色LED | 彩色LED | 白色LED | 彩色LED | ||||||||
| 程控環形照明 | 白色LED | 彩色LED | 白色LED | 彩色LED | 白色LED | 彩色LED | ||||||||
| 觀察裝置※5 | 程控電動轉塔 1X, 2X, 6X系列 | |||||||||||||
| 跟蹤自動對焦裝置 | - | √ | - | √ | - | √ | - | √ | - | √ | - | √ | ||
| 溫度補償功能 | 手動溫度補償 | |||||||||||||
| 觸發式測頭（可選） | 可追加雷尼紹TP200或TP20觸發式測頭，詳細請咨詢三豐營業部 | |||||||||||||
| TP測量精度 ※2 | E1X,E1Y,E1Z | （1.8+3L/1000）μm | ||||||||||||
※1 L為任意測量長度（單位： mm）
※2 按照本公司檢查方法。
※3 符合測量工件： 校準片表面鍍鉻、物鏡： QV-HR2.5X、跟蹤速度： 10 mm/sec、跟蹤范圍： 2 mm條件時。
※4 極端的不平衡負載、集中負荷除外。
※5 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
QV HYPER Pro
| 名稱 | QV HYPER 302 Pro | QV HYPER 404 Pro | QV HYPER 606 Pro | |||||||||||
| 貨號 | 363-605 | 363-607 | 363-606 | 363-608 | 363-615 | 363-617 | 363-616 | 363-618 | 363-625 | 363-627 | 363-626 | 363-628 | ||
| 型號 | QV-H302P1L-E | QV-H302T1L-E | QV-H302P1C-E | QV-H302P1C-E | QV-H404P1L-E | QV-H404T1L-E | QV-H404P1C-E | QV-H404T1C-E | QV-H606P1L-E | QV-H606T1L-E | QV-H606P1C-E | QV-H606T1C-E | ||
| 主機部分 尺寸、質量 | ||||||||||||||
| 測量范圍（X×Y×Z）[mm] | 300×200×200 | 400×400×250 | 600×650×250 | |||||||||||
| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 866×930×1612 | 1118×1426×1776 | 1400×1994×1804 | |||||||||||
| 載物玻璃（寬×深）[mm] | 399×271 | 493×551 | 697×758 | |||||||||||
| 主機質量（包括專用設置臺）[kg] | 355 | 640 | 1465 | |||||||||||
| 影像測量精度 [μm]※1 |
影像 | EUX / EUY, MPE | （0.8 ＋ 2L / 1000） | |||||||||||
| EUXY, MPE | （1.4 ＋ 3L / 1000） | |||||||||||||
| EUZ, MPE | （1.5 ＋ 2L / 1000） | |||||||||||||
| STREAM※2 （選件） |
E1X, E1Y | （1.5 ＋ 3L / 1000） | ||||||||||||
| E2XY | （2.0 ＋ 4L / 1000） | |||||||||||||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍鏡筒透鏡 | |||||||||||||
| 光柵尺分辨力 [μm] | 0.02 | |||||||||||||
| 激光自動對焦重復精度 [μm]※3 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | - | σ≤0.8 | ||
| 精度保證溫度 | 環境溫度 | 20±2 ℃ | ||||||||||||
| 溫度變化 | 0.5 ℃ / 1H 和 1 ℃ / 24H | |||||||||||||
| 最大工件質量 [kg]※4 | 15 | 30 | 40 | |||||||||||
| 影像裝置 | B&W CMOS數碼相機 | |||||||||||||
| 照明裝置 | 透射照明 | 白色LED | ||||||||||||
| 垂直反射照明 | 白色LED | 彩色LED | 白色LED | 彩色LED | 白色LED | 彩色LED | ||||||||
| 程控環形照明 | 白色LED | 彩色LED | 白色LED | 彩色LED | 白色LED | 彩色LED | ||||||||
| 觀察裝置※5 | 程控電動轉塔 1X, 2X, 6X系列 | |||||||||||||
| 跟蹤自動對焦裝置 | - | √ | - | √ | - | √ | - | √ | - | √ | - | √ | ||
| 溫度補償功能 | 自動溫度補償 | |||||||||||||
| 觸發式測頭（可選） | 可追加雷尼紹TP200或TP20觸發式測頭，詳細請咨詢三豐營業部 | |||||||||||||
| TP測量精度 ※2 | E1X,E1Y,E1Z | （1.7+3L/1000）μm | ||||||||||||
※1 L為任意測量長度（單位： mm）
※2 按照本公司檢查方法。
※3 符合測量工件： 校準片表面鍍鉻、物鏡： QV-HR2.5X、跟蹤速度： 10 mm/sec、跟蹤范圍： 2 mm條件時。
※4 極端的不平衡負載、集中負荷除外。
※5 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
QVH4 APEX Pro
| 名稱 | QVH4 APEX 302 Pro | QVH4 APEX 404 Pro | QVH4 APEX 606 Pro | ||
| 貨號 | 365-601 | 365-611 | 365-621 | ||
| 型號 | QVH4A-X302P1L-E | QVH4A-X404P1L-E | QVH4A-X606P1L-E | ||
| 主機部分 尺寸、質量 | |||||
| 測量范圍（X×Y×Z）[mm] | 影像 | 300×200×200 | 400×400×250 | 600×650×250 | |
| 影像、 非接觸式位移傳感器通用 | 176×200×200 | 276×400×250 | 476×650×250 | ||
| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 476×650×250 | 1118×1426×1776 | 1400×1994×1804 | ||
| 載物玻璃（寬×深）[mm] | 399×271 | 493×551 | 697×758 | ||
| 主機質量（包括專用設置臺）[kg] | 365 | 650 | 1475 | ||
| 影像測量精度 [μm]※1 |
影像 | EUX / EUY, MPE | （1.5 ＋ 3L / 1000） | ||
| EUXY, MPE | （2.0 ＋ 4L / 1000） | ||||
| EUZ, MPE | （1.5 ＋ 4L / 1000） | ||||
| STREAM※2 （選件） |
E1X, E1Y | （1.5 ＋ 3L / 1000） | |||
| E2XY | （2.0 ＋ 4L / 1000） | ||||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍鏡筒透鏡 | ||||
| 非接觸式位移傳感器測量精度 [μm]※2 | E1Z | （1.5 ＋ 4L / 1000） | |||
| 光柵尺分辨力 [μm] | 0.1 | ||||
| 精度保證溫度 | 環境溫度 | 20±2 ℃ | |||
| 溫度變化 | 2 ℃ / 8H | ||||
| 最大工件質量 [kg]※4 | 20 | 40 | 50 | ||
| 影像裝置 | B&W CMOS數碼相機 | ||||
| 照明裝置 | 透射照明 | 白色LED | |||
| 垂直反射照明 | 白色LED | ||||
| 程控環形照明 | 白色LED | ||||
| 觀察裝置※5 | 程控電動轉塔 1X, 2X, 6X系列 | ||||
| 氣源使用條件 | 使用氣源壓力 | 0.2 MPa※3 | |||
| 溫度補償功能 | 手動溫度補償 | ||||
※1 L為任意測量長度（單位： mm）※2 按照本公司檢查方法?！? 氣源壓力須為0.3～0.9 MPa。
※4 極端的不平衡負載、集中負荷除外。※5 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
須知： 本機中已裝入本體啟動系統（移設檢測系統），用于在受到意外震動時或進行了移動時終止本機的操作。在購買后要移動本機時，煩請在移動本機前
QVH4 HYPER Pro
| 名稱 | QVH4 HYPER 302 Pro | QVH4 HYPER 404 Pro | QVH4 HYPER 606 Pro | ||
| 貨號 | 365-605 | 365-615 | 365-625 | ||
| 型號 | QVH4A-H302P1L-E | QVH4A-H404P1L-E | QVH4A-H606P1L-E | ||
| 主機部分 尺寸、質量 | |||||
| 測量范圍（X×Y×Z）[mm] | 影像 | 866×930×1612 | 400×400×250 | 600×650×250 | |
| 影像、 非接觸式位移傳感器通用 | 176×200×200 | 276×400×250 | 476×650×250 | ||
| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 866×930×1612 | 1118×1426×1776 | 1400×1994×1804 | ||
| 載物玻璃（寬×深）[mm] | 399×271 | 493×551 | 697×758 | ||
| 主機質量（包括專用設置臺）[kg] | 365 | 650 | 1475 | ||
| 影像測量精度 [μm]※1 |
影像 | EUX / EUY, MPE | （0.8 ＋ 2L / 1000） | ||
| EUXY, MPE | （1.4 ＋ 3L / 1000） | ||||
| EUZ, MPE | （1.5 ＋ 2L / 1000） | ||||
| STREAM※2 （選件） |
E1X, E1Y | （1.5 ＋ 3L / 1000） | |||
| E2XY | （2.0 ＋ 4L / 1000） | ||||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍鏡筒透鏡 | ||||
| 非接觸式位移傳感器測量精度 [μm]※2 | E1Z | （1.5 ＋ 2L / 1000） | |||
| 光柵尺分辨力 [μm] | 0.02 | ||||
| 精度保證溫度 | 環境溫度 | 20±2 ℃ | |||
| 溫度變化 | 0.5 ℃ / 1H 和 1 ℃ / 24H | ||||
| 最大工件質量 [kg]※4 | 15 | 30 | 40 | ||
| 影像裝置 | B&W CMOS數碼相機 | ||||
| 照明裝置 | 透射照明 | 白色LED | |||
| 垂直反射照明 | 白色LED | ||||
| 程控環形照明 | 白色LED | ||||
| 觀察裝置※5 | 程控電動轉塔 1X, 2X, 6X系列 | ||||
| 氣源使用條件 | 使用氣源壓力 | 0.2 MPa※3 | |||
| 溫度補償功能 | 自動溫度補償 | ||||
※1 L為任意測量長度（單位： mm）※2 按照本公司檢查方法。※3 氣源壓力須為0.3～0.9 MPa。
※4 極端的不平衡負載、集中負荷除外。※5 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
須知： 本機中已裝入本體啟動系統（移設檢測系統），用于在受到意外震動時或進行了移動時終止本機的操作。在購買后要移動本機時，煩請在移動本機前
QV HYBRID TYPE1 APEX
| 名稱 | QVH1 Apex 302 | QVH1 Apex 404 | QVH1 Apex 606 | ||
| 貨號 | 365-170-20 | 365-180-20 | 365-190-20 | ||
| 型號 | QVH1-X302P1L-D | QVH1-X404P1L-D | QVH1-X606P1L-D | ||
| 主機部分 尺寸、質量 | |||||
| 測量范圍（X×Y×Z）[mm] | 300×200×200 | 400×400×250 | 600×650×250 | ||
| 非接觸式位移傳感器測量范圍 （X×Y×Z）[mm] |
180×200×200 | 280×400×250 | 480×650×250 | ||

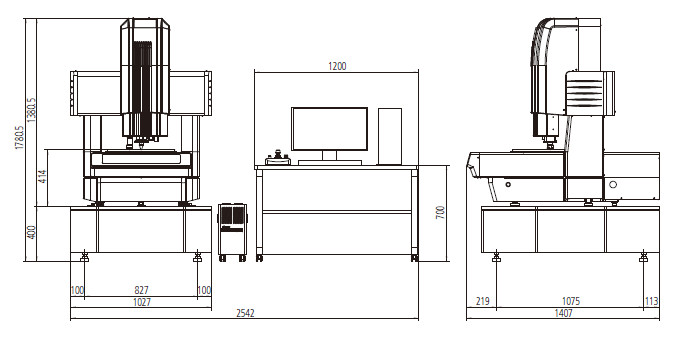

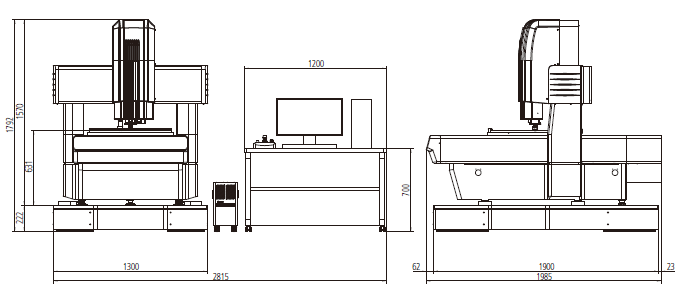

| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 859×951×1609 | 1027×1407×1778 | 1309×1985×1794 | ||
| 載物玻璃（寬×深）[mm] | 399×271 | 493×551 | 697×758 | ||
| 主機質量（包括專用設置臺）[kg] | 370 | 589 | 1460 | ||
| 影像測量精度 [μm]※1 |
E1X, E1Y※1 | （1.5 ＋ 3L / 1000） | |||
| E1Z※1 | （1.5 ＋ 4L / 1000） | ||||
| E2XY※1 | （2.0 ＋ 4L / 1000） | ||||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍鏡筒透鏡 | ||||
| 非接觸式位移傳感器測量精度 [μm]※2 | E1Z | （1.5 ＋ 4L / 1000） | |||
| 光柵尺分辨力 [μm] | 0.1 | ||||
| 精度保證溫度 | 環境溫度 | 20 ± 1 ℃ | |||
| 溫度變化 | 2 ℃ / 8H | ||||
| 最大工件質量 [kg]※4 | 20 | 40 | 50 | ||
| 影像裝置 | B&W CCD | ||||
| 照明裝置 | 透射照明 | 白色LED | |||
| 垂直反射照明 | 白色LED | ||||
| 程控環形照明 | 白色LED | ||||
| 觀察裝置※5 | 程控電動轉塔 1X, 2X, 6X系列 | ||||
| 氣源使用條件 | 使用氣源壓力 | 0.2 MPa※3 | |||
| 溫度補償功能 | - | ||||
※1 按照本公司檢查方法。L為任意測量長度（單位： mm） ※2 極端的不平衡負載、集中負荷除外?！? 氣源壓力須為0.3～0.9 MPa。
※4 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
※訂購支持ISO10360-7:2011精度保證的機型時，請在貨號的末尾加S。
須知： 本機中已裝入本體啟動系統（移設檢測系統），用于在受到意外震動時或進行了移動時終止本機的操作。在購買后要移動本機時，煩請在移動本機前
HYPER QV HYBRID TYPE1
| 名稱 | Hyper QVH1 302 | Hyper QVH1 404 | Hyper QVH1 606 | ||
| 貨號 | 365-173-20 | 365-183-20 | 365-193-20 | ||
| 型號 | QVH1-H302P1L-D | QVH1-H404P1L-D | QVH1-H606P1L-D | ||
| 主機部分 尺寸、質量 | |||||
| 測量范圍（X×Y×Z）[mm] | 300×200×200 | 400×400×250 | 600×650×250 | ||
| 非接觸式位移傳感器測量范圍 （X×Y×Z）[mm] |
180×200×200 | 280×400×250 | 480×650×250 | ||
| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 859×951×1609 | 1027×1407×1778 | 1309×1985×1794 | ||
| 載物玻璃（寬×深）[mm] | 399×271 | 493×551 | 697×758 | ||
| 主機質量（包括專用設置臺）[kg] | 370 | 589 | 1460 | ||
| 影像測量精度 [μm]※1 |
E1X, E1Y※1 | （0.8 ＋ 2L / 1000） | |||
| E1Z※1 | （1.5 ＋ 2L / 1000） | ||||
| E2XY※1 | （1.4 ＋ 3L / 1000） | ||||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍鏡筒透鏡 | ||||
| 非接觸式位移傳感器測量精度 [μm]※2 | E1Z | （1.5 ＋ 2L / 1000） | |||
| 光柵尺分辨力 [μm] | 0.02 | ||||
| 精度保證溫度 | 環境溫度 | 18～23 ℃ | |||
| 溫度變化 | 0.5 ℃ / 1H 和 1 ℃ / 24H | ||||
| 最大工件質量 [kg]※4 | 15 | 30 | 40 | ||
| 影像裝置 | B&W CCD | ||||
| 照明裝置 | 透射照明 | 白色LED | |||
| 垂直反射照明 | 白色LED | ||||
| 程控環形照明 | 白色LED | ||||
| 觀察裝置※5 | 程控電動轉塔 1X, 2X, 6X系列 | ||||
| 氣源使用條件 | 使用氣源壓力 | 0.2 MPa※3 | |||
| 溫度補償功能 | 自動溫度補償 | ||||
※1 按照本公司檢查方法。L為任意測量長度（單位： mm） ※2 極端的不平衡負載、集中負荷除外。※3 氣源壓力須為0.3～0.9 MPa。
※4 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
※訂購支持ISO10360-7:2011精度保證的機型時，請在貨號的末尾加S。
須知： 本機中已裝入本體啟動系統（移設檢測系統），用于在受到意外震動時或進行了移動時終止本機的操作。在購買后要移動本機時，煩請在移動本機前

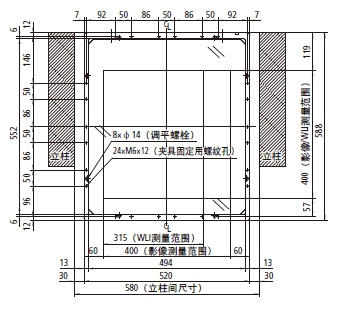

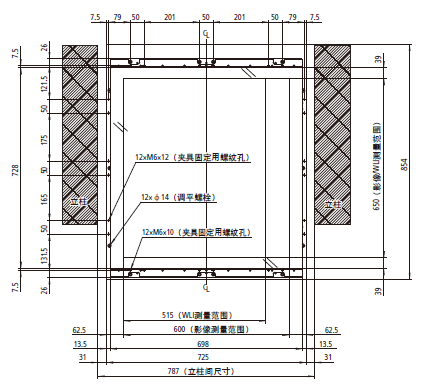

HYPER QV WLI
| 名稱 | Hyper QVH1 302 | Hyper QVH1 404 | Hyper QVH1 606 | ||
| 貨號 | 365-173-20 | 365-183-20 | 365-193-20 | ||
| 型號 | QVH1-H302P1L-D | QVH1-H404P1L-D | QVH1-H606P1L-D | ||
| 主機部分 尺寸、質量 | |||||
| 測量范圍（X×Y×Z）[mm] | 300×200×200 | 400×400×250 | 600×650×250 | ||
| 非接觸式位移傳感器測量范圍 （X×Y×Z）[mm] |
180×200×200 | 280×400×250 | 480×650×250 | ||
| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 859×951×1609 | 1027×1407×1778 | 1309×1985×1794 | ||
| 載物玻璃（寬×深）[mm] | 399×271 | 493×551 | 697×758 | ||
| 主機質量（包括專用設置臺）[kg] | 370 | 589 | 1460 | ||
| 影像測量精度 [μm]※1 |
E1X, E1Y※1 | （0.8 ＋ 2L / 1000） | |||
| E1Z※1 | （1.5 ＋ 2L / 1000） | ||||
| E2XY※1 | （1.4 ＋ 3L / 1000） | ||||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 中倍鏡筒透鏡 | ||||
| 非接觸式位移傳感器測量精度 [μm]※2 | E1Z | （1.5 ＋ 2L / 1000） | |||
| 光柵尺分辨力 [μm] | 0.02 | ||||
| 精度保證溫度 | 環境溫度 | 18～23 ℃ | |||
| 溫度變化 | 0.5 ℃ / 1H 和 1 ℃ / 24H | ||||
| 最大工件質量 [kg]※4 | 15 | 30 | 40 | ||
| 影像裝置 | B&W CCD | ||||
| 照明裝置 | 透射照明 | 白色LED | |||
| 垂直反射照明 | 白色LED | ||||
| 程控環形照明 | 白色LED | ||||
| 觀察裝置※5 | 程控電動轉塔 1X, 2X, 6X系列 | ||||
| 氣源使用條件 | 使用氣源壓力 | 0.2 MPa※3 | |||
| 溫度補償功能 | 自動溫度補償 | ||||
※1 按照本公司檢查方法。L為任意測量長度（單位： mm）
※2 極端的不平衡負載、集中負荷除外。
※3 氣源壓力須為0.45～0.7 MPa。
※4 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
※訂購支持ISO10360-7:2011精度保證的機型時，請在貨號的末尾加S。

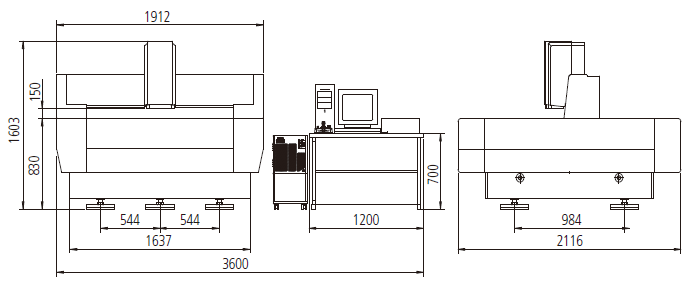

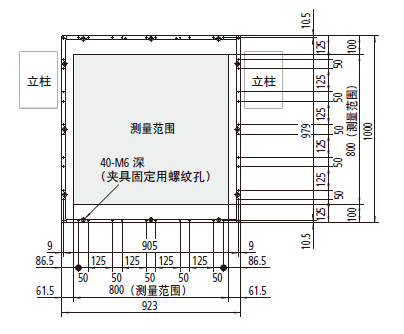

QV ACCEL
| 名稱 | QV ACCEL 808 | QV ACCEL 1010 | ||
| 貨號 | 363-315-10Y | 363-335-10Y | ||
| 型號 | QV-A808P1L-D | QV-A1010P1L-D | ||
| 主機部分 尺寸、質量 | ||||

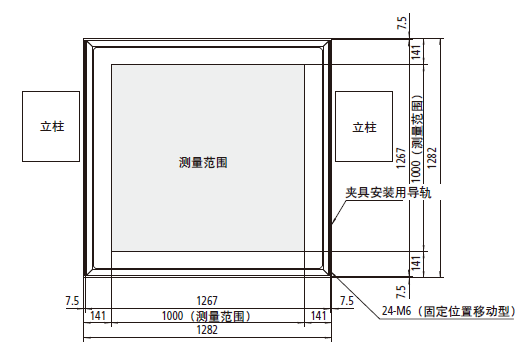

| 測量范圍（X×Y×Z）[mm] | 800×800×150 | 1000×1000×150 | ||

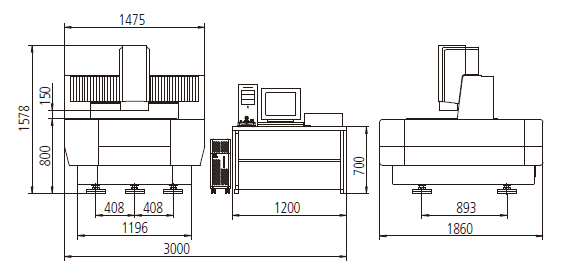

| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 1475×1860×1578 | 1912×2116× 1603 | ||
| 載物玻璃（寬×深）[mm] | 883×958 | 1186×1186 | ||
| 主機質量 [kg] | 2050 | 2950 | ||
| 影像測量精度 [μm]※1 |
E1X, E1Y※1 | （1.5 ＋ 3L / 1000） | ||
| E1Z※1 | （1.5 ＋ 4L / 1000） | |||
| E2XY※1 | （2.5 ＋ 4L / 1000） | |||
| 精度保證光學倍率 | 2.5倍物鏡（QV-HR2.5X 或 QV-SL2.5X）＋ 低倍鏡筒透鏡 | |||
| 光柵尺分辨力 [μm] | 0.1 | |||
| 重復精度 [μm]※2 | 短尺寸 XY軸 | 3σ = 0.2 | ||
| 長尺寸 XY軸 | 3σ = 0.7 | |||
| 精度保證溫度 | 環境溫度 | 20 ± 1 ℃ | ||
| 溫度變化 | 2 ℃ / 8H | |||
| 最大工件質量 [kg]※3 | 10 | 30 | ||
| 影像裝置 | B&W CCD相機（1/2英寸） | |||
| 照明裝置 | 透射照明 | 白色LED | ||
| 垂直反射照明 | 白色LED | |||
| 程控環形照明 | 白色LED （4象限） | |||
| 觀察裝置※4 | 程控電動轉塔 1X, 2X, 6X系列 | |||
※1 按照本公司檢查方法。L為任意測量長度（單位： mm）
※2 測量短尺寸在一個畫面內重復測量。長尺寸在移動的同時重復。兩者均按照本公司檢查方法。
※3 極端的不平衡負載、集中負荷除外。
※4 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
※訂購支持ISO10360-7:2011精度保證的機型時，請在貨號的末尾加S。
ULTRA QV
| 名稱 | ULTRA QV 404 | |||
| 貨號 | 363-518-20 | 363-519-20 | ||
| 型號 | QV-U404P1N-D | QV-U404T1N-D | ||
| 主機部分 尺寸、質量 | ||||
| 測量范圍（X×Y×Z）[mm] | 400×400×200 | |||
| 外觀尺寸（寬×深×高）（包括專用設置臺）[mm] | 1190×1735×1910 | |||
| 載物玻璃（寬×深）[mm] | 493×551 | |||
| 主機質量（包括專用設置臺）[kg] | 2025 | |||
| 影像測量精度 [μm]※1 |
E1X, E1Y※1 | （0.25 ＋ L / 1000） | ||
| E1Z（50 ｍｍ行程）※1 | （1.0 ＋ 2L / 1000） | |||
| E1Z（全行程）※1 | （1.5 ＋ 2L / 1000） | |||
| E2XY※1 | （0.5 ＋ 2L / 1000） | |||
| 精度保證光學倍率 | 5倍物鏡（QV-5X）＋ 中倍鏡筒透鏡 | |||
| 光柵尺分辨力 [μm] | 0.01 | |||
| 激光自動對焦重復精度 [μm]※2 | - | σ≤0.8 | ||
| 精度保證溫度 | 環境溫度 | 19～23 ℃ | ||
| 溫度變化 | 0.5 ℃ / 1H 和 1 ℃ / 24H | |||
| 最大工件質量 [kg]※3 | 40 | |||
| 影像裝置 | B&W CCD相機（1/2英寸） | |||
| 照明裝置 | 透射照明 | 鹵素 | ||
| 垂直反射照明 | 鹵素 | |||
| 程控環形照明 | 鹵素 | |||
| 觀察裝置※4 | 程控電動轉塔 1X, 2X, 6X系列 | |||
| 跟蹤自動對焦裝置 | - | √ | ||
| 氣源使用條件 | 使用氣源壓力 | 0.4 MPa※5 | ||
| 必要氣源流量 | 300 L / min（ANR）※6 | |||
| 溫度補償功能※7 | 自動溫度補償 | |||
※1 按照本公司檢查方法。L為任意測量長度（單位： mm）
※2 符合測量工件： 校準片表面鍍鉻、物鏡： QV-5X、跟蹤速度： 10 mm/sec、跟蹤范圍： 2 mm條件時。
※3 極端的不平衡負載、集中負荷除外。
※4 支持程控電動轉塔1X-2X-4X機型及1X-2X-4X-6X機型可接受特殊定制。
※5 氣源壓力須為0.5～0.9 MPa。
※6 標準狀態下的流量。
※7 自動溫度補償： 在20 ℃以外的溫度環境下，支持補償與20 ℃之間的溫差所導致的誤差，以標準溫度20 ℃時的值輸出結果的功能 （根據軟件的設定，標準溫度也可設定成20 ℃以外的溫度）。
※訂購支持ISO10360-7:2011精度保證的機型時，請在貨號的末尾加S。

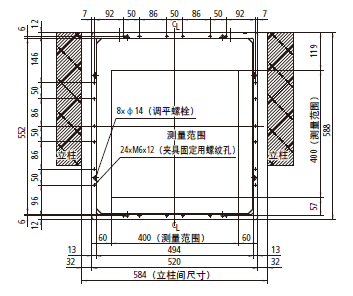

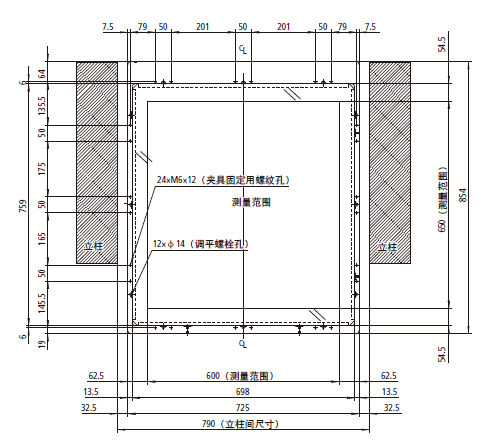

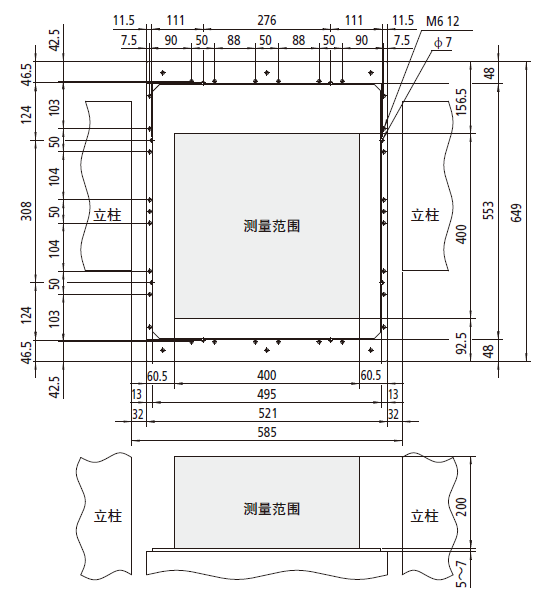

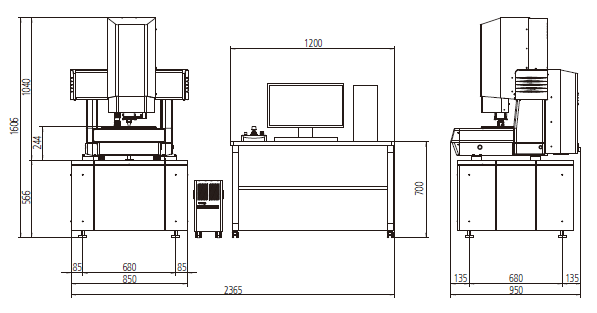

外觀尺寸圖、 測量工作臺尺寸
QV302
QV404
QV606
QVWLI 302
QVWLI-404
QVWLI-606
QV ACCEL 808
QV ACCEL 1010
ULTRA QV 404

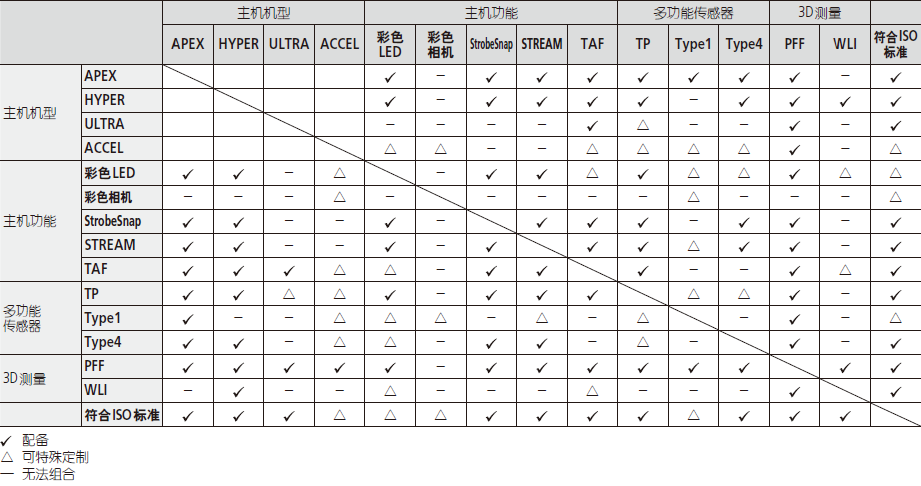

功能矩陣表
思誠資源為您提供：日本三豐Mitutoyo CNC影像測量機Quick Vision Pro系列 /Quick Vision系列的采購報價、Mitutoyo(三豐)G629088A8157E1型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于Mitutoyo(三豐)正品品牌的其他影像測量儀資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
品牌：Mitutoyo(三豐)
型號：G629088A8157E1
品牌：
型號：TTC250LS-40D|TTC250LS-65D
品牌：SCZY(思誠資源)
型號：G652F4D197CEE1
品牌：Starrett(施泰力)
型號：AVR200，AVR300
品牌：Fluke(福祿克)
型號：Ti25
品牌：JAEGER(積架)
型號：MOULD RELEASE AGENT
品牌：JAEGER(積架)
型號：EASY CLEAN SPRAY
品牌：JAEGER(積架)
型號：J1
品牌：JAEGER(積架)
型號：MOULD RELEASE AGENT
品牌：比爾(KORNICHE)
型號：DRILL AND TAP FLUID
