適用于少量多種或少品種大規模工件的自動化生產

適用于少量多種或少品種大規模工件的自動化生產

自動化

對應機器

人高精度

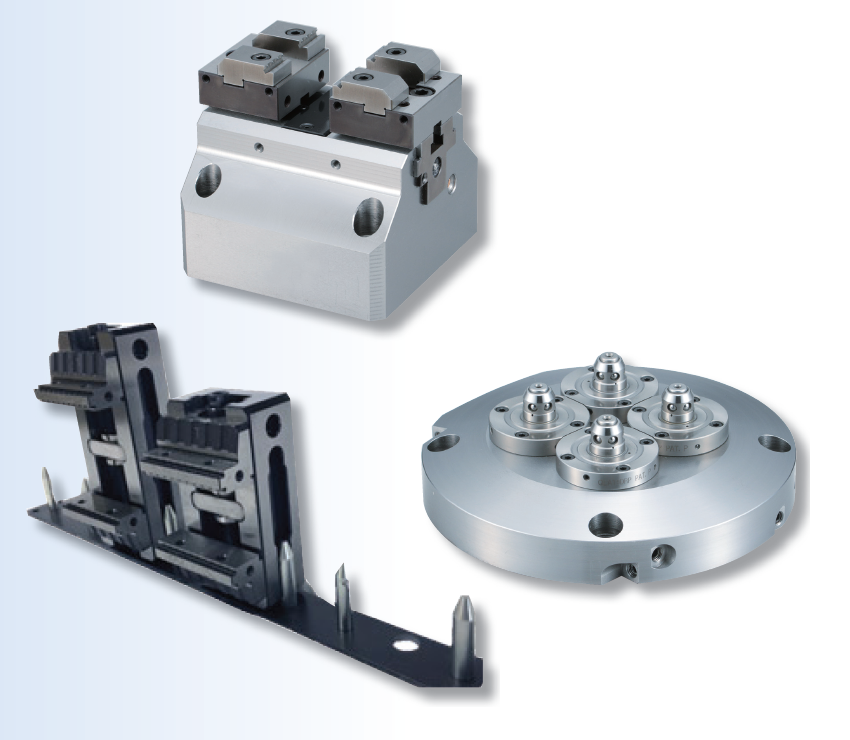

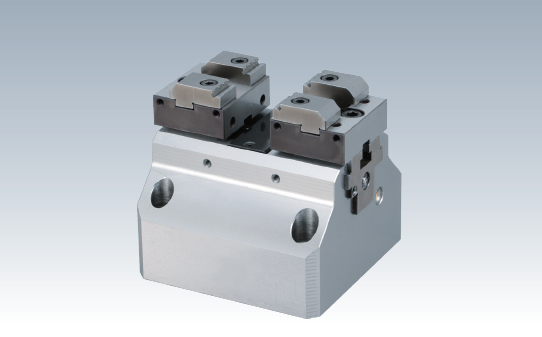

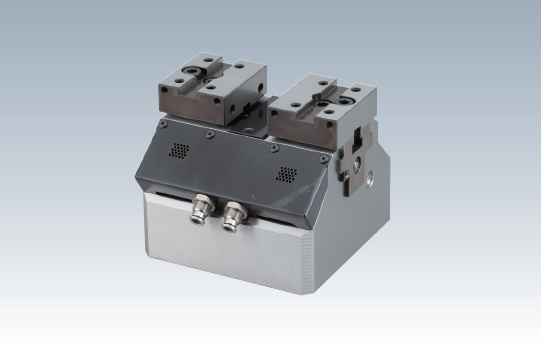

NEO自動化夾具（氣壓式）符合RoHS

附屬品

先端用鉗口（抓爪型）…2個（僅限含鉗口型）

階梯式鉗口（抓爪型）LT5AU75-SJG4（2個1組）…2組（僅限含鉗口型）

定位用螺絲…2個

安裝用六角螺絲…2個

●可根據工件尺寸，形狀，更換各種鉗口（部分為選購產品）

●鉗口方向可以更改，增加開口長度。（最大時62mm→90mm）

●抓爪可以強力抓緊工件。

●重復精度可達±0.02。

●工件可一直固定在中心位置，節省裝夾步驟。

●動作用氣壓的配管側面和底面都可以。

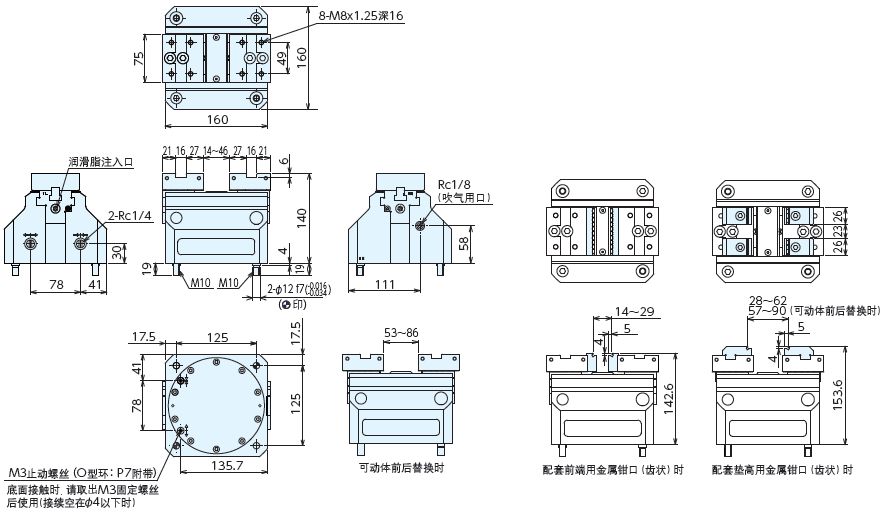

■規格

訂單號	型號	類型	行程（單側）mm	夾緊力KN	最大使用壓力MPa	重量Kg
136861	NEPG-75-160	氣壓式（帶鉗口）	3	16KN（0.6MPa時）	0.9	16.3
136863	NEP-75-160	氣壓式	3	16KN（0.6MPa時）	0.9	15.8

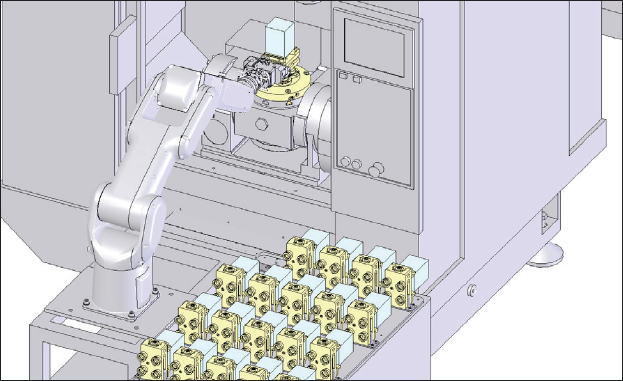

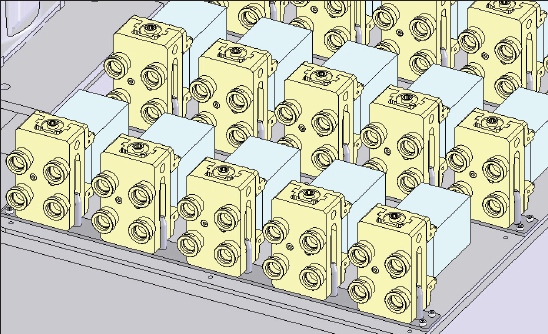

■使用例 (使用本產品進行自動化量產工件加工的示例圖)

附帶感應器的NEO自動化夾具（氣壓式）符合RoHS

附屬品

先端用鉗口（抓爪型）…2個（僅限含鉗口型）

階梯式鉗口（抓爪型）LT5AU75-SJG4（2個1組）…2組（僅限含鉗口型）

定位用螺絲…2個

安裝用六角螺絲…2個

●可根據工件尺寸，形狀，更換各種鉗口（部分為選購產品）

●鉗口方向可以更改，增加開口長度。（最大時62mm→90mm）

●抓爪可以強力抓緊工件。

●重復精度可達±0.02。

●工件可一直固定在中心位置，節省步驟。

●動作用氣壓配管側面和底面都可以。

●搭載標準2個圓柱接近開關：PE1-CS1R5D（富士電機機器制御有限公司制）、適合自動化自動化。接近開關的詳細內容\請咨詢公司的型錄。

■規格

訂單號	型號	類型	行程（單側）mm	夾緊力KN	最大使用壓力MPa	重量Kg
136865	NEPGS-75-160	氣壓式（帶鉗口）	3	16KN（0.6MPa時）	0.9	16.3
136867	NEPS-75-160	氣壓式	3	16KN（0.6MPa時）	0.9	15.8

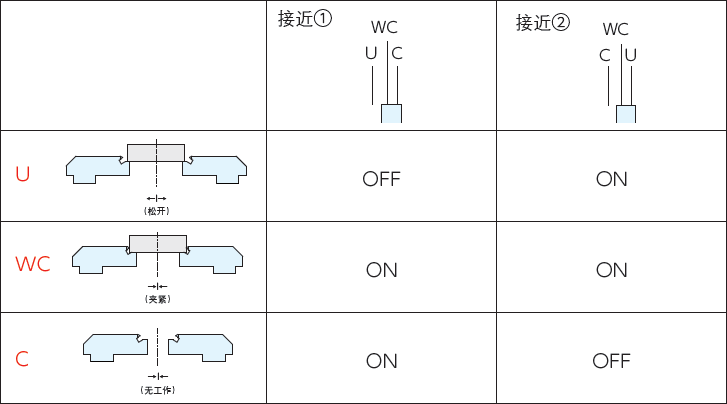

■傳感器檢出概念圖

接近傳感器右上方3種條件組合進行檢出。

通過調整工件滿足3種條件，以便通過內置傳感器有效測量工件位置。

跟據工件尺寸的變化，有無法使用的情況。

NEO自動化夾具（氣壓式）用鉗口符合RoHS

先端用鉗口（齒狀鉗口型）

●適合想用抓爪強力抓緊的情況，最適合小工件的夾緊。

■規格

訂單號	型號	抓齒層數	A	B	C	D	E	F	G	H	I
137316	NE-75-SJG4-1	1	75	28	17	13	49	9	14	9	6

型號	J	K	L	M	N	O	P	數量	重量
NE-75-SJG4-1	3	14	25	3	24	4	5	2個1組	0.1

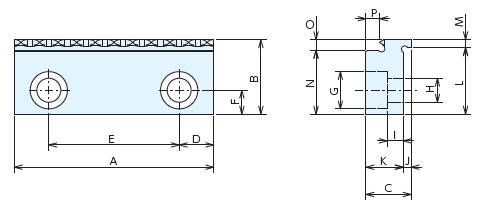

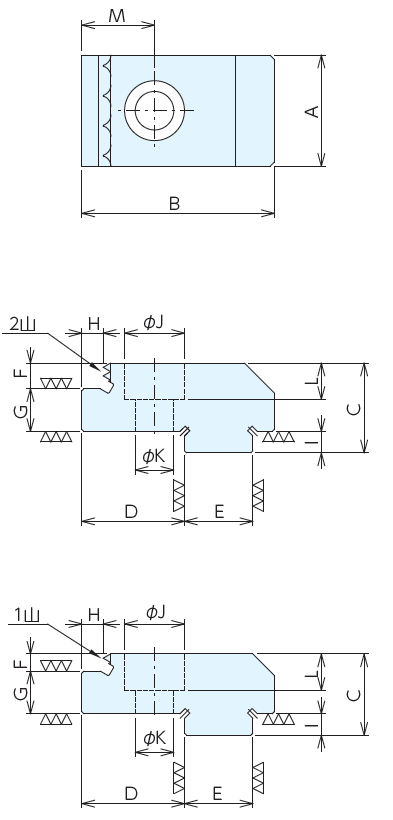

臺階型鉗口（齒狀鉗口型）

※NE***-75-160通常使用4個鉗口。

●適合想用抓爪強力抓緊的情況。

■規格

訂單號	型號	適用平口鉗	抓齒層數	A	B	C	D	E	F
124533	LT5AU75-SJG4	LT5AU-75(M,FM,F),NE***-75-160	1	26	45	19	24	16	4
124534	LT5AU75-SJG6	LT5AU-75(M,FM,F),NE***-75-160	2	26	45	21	24	16	6
993019	LT5AU75-SJG8	LT5AU-75(FM,F),NE***-75-160	3	26	45	23	24	16	8

型號	G	H	I	J	K	L	M	數量	重量Kg
LT5AU75-SJG4	10	5	5	14	9	8.5	17	2個1組	0.24
LT5AU75-SJG6	10	5	5	14	9	8.5	17	2個1組	0.26
LT5AU75-SJG8	10	5	5	14	9	8.5	17	2個1組	0.3

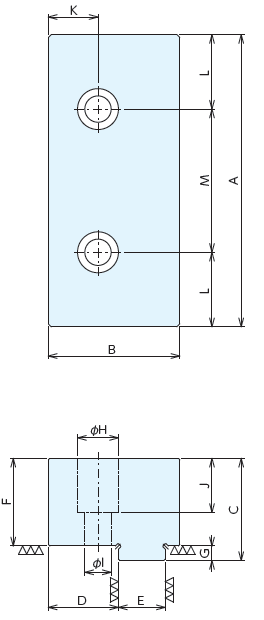

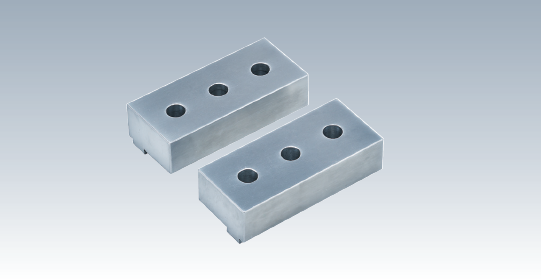

自切鉗口

●根據工件形狀?yuàn)A緊，可以進行再次加工。

■規格（ 2片1組）

訂單號	型號	適用平口鉗	材質	A	B	C	D	E
125634	LT5AU-75SCJ-S	LT5AU-75(M,FM,F),NE***-75-160	S45C	100	55	35	34	16
125635	LT5AU-75SCJ-A	LT5AU-75(M,FM,F),NE***-75-160	A5052	100	55	35	34	16

型號	F	G	H	I	J	K	L	M	重量Kg
LT5AU-75SCJ-S	30	5	14	9	18.5	27	25.5	49	2.6
LT5AU-75SCJ-A	30	5	14	9	18.5	27	25.5	49	1

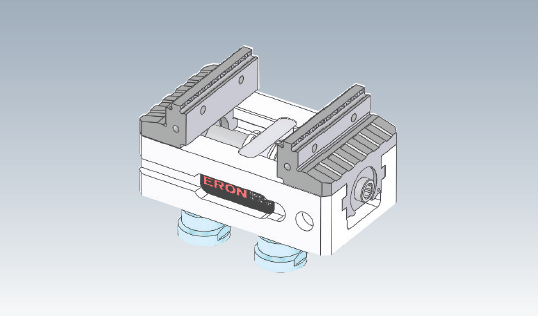

NEO自動化夾具(對應機器人搬運) 符合RoHS

附屬品

NEO自動化夾具用墊高襯套（對應機器人搬運）：4個

●鉗口方向可以更改，增加開口長度。（最大時106mm→146mm）

●抓爪可以強力抓緊工件。

●重復精度可達±0.02。

●工件可一直固定在中心位置，節省步驟。

●采用對應機器人搬運的形狀（本體側面有機器手專用爪溝槽）。

●使用機器人搬運對應的NEO自動化夾具用墊高襯套（尺寸19）。

●安裝有高精度定位的Q-LOCK定位元件（另售），可以實現自動裝卸（氣壓動作）。

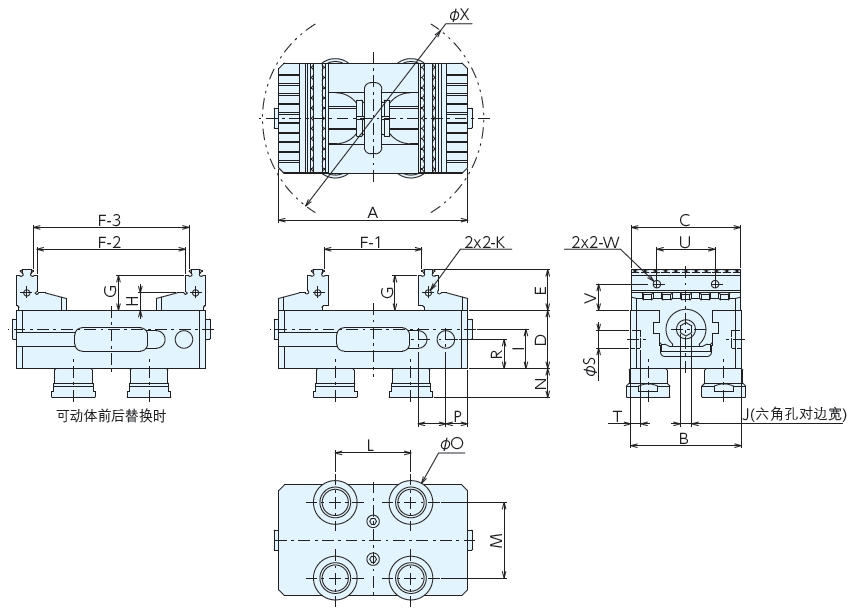

■規格

訂單號	型號	A	B	C	D	E	F-1	F-2	F-3	G
136869	5AUNE-75-130	130	76	75	40	28	10-66	60-101	65-106	24
136870	5AUNE-75-170	170	76	75	40	28	10-106	60-141	65-146	24

型號	H	I	J	K	L	M	N	O	P	Q
5AUNE-75-130	12	27	8	M5	52	52	20	30	15	19
5AUNE-75-170	12	27	8	M5	52	52	20	30	15	19

型號	R	S	T	U	V	W	X	夾緊力kN	重量Kg
5AUNE-75-130	20	12	7	40	18	M6	152	14	3.2
5AUNE-75-170	20	12	7	40	18	M6	186	14	3.8

■手柄規格

訂單號	型號	A	B	六角對變寬
131910	5AU-8HN176	68	168	8

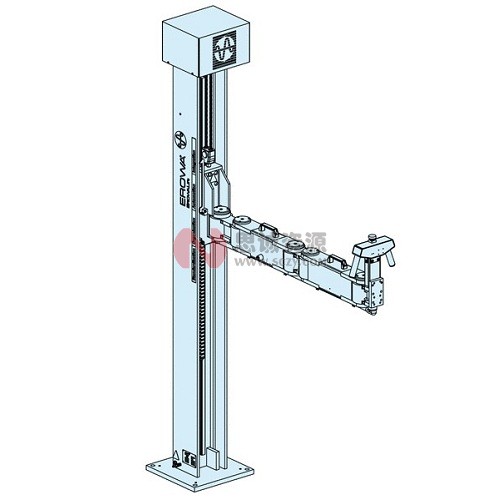

■使用例

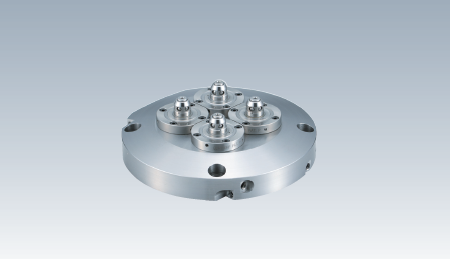

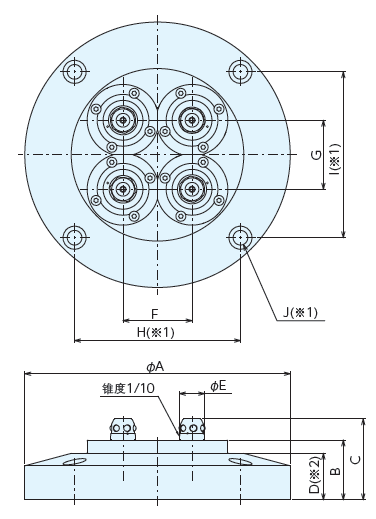

NEO自動化夾具(對應機器人搬運)用底板安裝單元符合RoHS

材　質

底板： S45C 秒速定位元件： SUS440C

●加工中心或轉臺等安裝專用底板安裝單元。

●使用秒速定位元件尺寸19（氣壓雙動）（切入磨削）

●本產品使用與機器人搬運對應的NEO自動化夾具，可以實現自動化必要的夾緊力與定位。

※1 H，I，J的尺寸根據用戶需求定制

※2 D的尺寸根據H，I，J的變化也存在變動的可能

■使用例 (將本產品加入兩軸RT的示例)

■規格

訂單號	型號	A	B	C	D	E	F	G	夾緊力KN	重量Kg
136871	5AUNE-75-BU200	200	45	61	35	19	52	52	4（0.5MPa時）	7.8

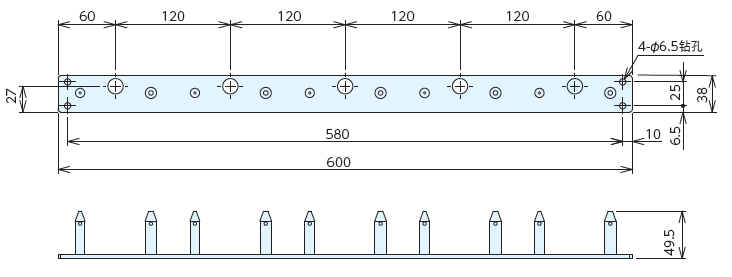

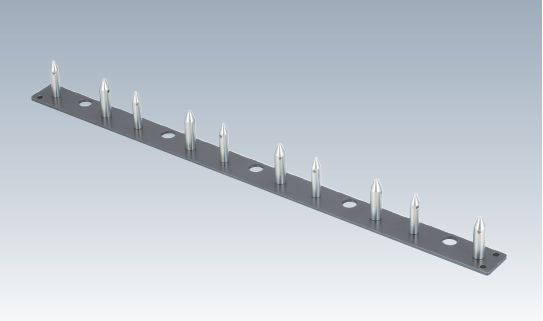

NEO自動化夾具(對應機器人搬運)用倉儲用單元符合RoHS

●工件安裝后可以對應機器人的搬運，最適合保管夾具。

●本產品對應機器人搬運的NEO自動化夾具，使用機器人可進行NEO自動化夾具簡單的固定。

●倉儲用單元僅用4個螺母固定，可以簡單的添加或減少。

●一個倉儲單元最多可以放置5臺機器人搬運用NEO自動化夾具。

●機器人搬運用NEO自動化夾具130,170都可以對應。

■使用例

■規格

訂單號	型號	適用安裝螺栓（另售）	重量Kg
136872	5AUNE-75-SU	Ｍ5×10	1.2

機器手專用爪＜NEO自動化夾具機器人搬運用＞符合RoHS

附屬品

爪安裝用螺絲：4個（機器手型號不同）

爪定位用鑰匙：2個（僅限一部分廠家）

●可對應三家機器手廠家。

●可對應搬運重量4種（7kg，12kg，20kg，25kg）的機器人。（注：實際可搬工件的重量）

●使用高強度鋁材料，輕量且高剛性。

●機器手的款式對應專用設計爪，并無繁瑣的設計。

●本產品對應機器人搬運的NEO自動化夾具，使用機器人可進行NEO自動化夾具簡單的固定。

■規格（※1）

機械手制造商	機械手型號	機械手重量kg	訂單號	型號	重量kg
ZiＭＭＥＲ（鍋屋百迪克）	GPP5010N	0.9	136873	5AUNE-75-HCZS10	0.09
	GPP5013N	1.5	136874	5AUNE-75-HCZS13	0.1
	GPP5016N	2.9	136875	5AUNE-75-HCZS16	0.15
雄克	PGN-plus100-1	1.1	136873	5AUNE-75-HCZS10	0.09
	PGN-plus125-1	1.9	136874	5AUNE-75-HCZS13	0.1
	PGN-plus160-1	3.4	136875	5AUNE-75-HCZS16	0.15
近藤制作所	HHC-50AS	0.7	136876	5AUNE-75-HCK50	0.09
	HHC-63AS	1.1	136877	5AUNE-75-HCK63	0.09
	HHC-80AS	2.3	136878	5AUNE-75-HCK80	0.15

※1.注意事項

本產品，為株式會社NABEYA的產品，與ZiMMER（鍋屋百迪克），雄克，近藤制作所沒有關系。

■選定表（※2）

5AUNE-75-130使用時最大的工件重量kg

機器人可搬運重量kg	ZiMMER（鍋屋百迪克）			雄克			近藤制作所
機器人可搬運重量kg	GPP5010N	GPP5013N	GPP5016N	PGN-plus100-1	PGN-plus125-1	PGN-plus160-1	HHC-50AS	HHC-63AS	HHC-80AS
7	2.5	2	-	2.3	1.5	-	2.7	2.3	1.2
12	7	7	5	7	6	5	7	7	6
20	15	15	13	-	14	13	15	15	14
25	-	20	18	-	19	18	20	20	19

5AUNE-75-170使用時最大的工件重量kg

機器人可搬運重量kg	ZiMMER（鍋屋百迪克）			雄克			近藤制作所
機器人可搬運重量kg	GPP5010N	GPP5013N	GPP5016N	PGN-plus100-1	PGN-plus125-1	PGN-plus160-1	HHC-50AS	HHC-63AS	HHC-80AS
7	1.9	1.3	-	1.7	1	-	2	1.8	-
12	7	6	5	6	6	4	7	6	5
20	-	14	13	-	14	12	15	14	13
25	-	-	18	-	-	17	-	19	18

※2.注意事項

?搬運時的加減速度為1m/Ｓ2計算。

?機器手用更換器，不考慮適配器的重量。

?記載數值為參考值，根據使用條件有可能低于記載數值以下。實際條件請根據客戶確認。


