新的TC76測頭是TC系列中外形最緊湊的一款，具有高速高精度的特點，可用于在CNC磨床、車床和銑床上的自動刀具測量及工件測量，這款測頭采用了新發布的專利技術shark360，內置一個特制的平面齒輪。Shark360測量機構為機床內的測量技術樹立了精度及可靠性的新標桿。

TC76特點
●  全方向測頭：? 25 mm
●  最大測量速度：2 m/min
●  重復性精度：1 μm 2σ
●  內置shark360技術
●  可實現更高的測量速度和測量精度
●  模塊化設計，可根據應用需求靈活定制
●  帶有大量冷卻液和污染的環境下仍可保持接觸測量精度
●  無磨損的測量機構確保長期穩定性
●  堅固的機械設計
●  測桿有自對心設計，更換時免除調整對心
●  IP68防護等級

TC76-磨床的應用視頻

技術亮點

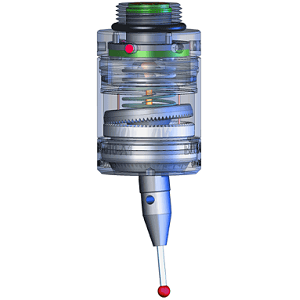

革命性的測量機構
●  帶有平面齒輪的測量機構
●  偏心測量時仍然保持最高的測量精度
●  各方向精確無圓周凸角的測量特性
●  可承受極高加速度和測量速度


光電式信號觸發
●  通過遮蔽內部微型光柵實現無磨損的信號觸發
●  LED指示輸出信號狀態
●  相比傳統測頭顯著提高測量速度和精度
●  無磨損的測量機構確保長期穩定性

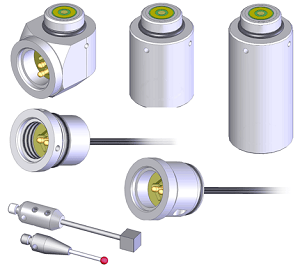

模塊化設計
●  可根據各種應用需求靈活定制
●  全套選項及附件(測桿，加長段...)
●  各種連接模式(2針或3針)
●  通過IF76接口與NC進行數據傳輸

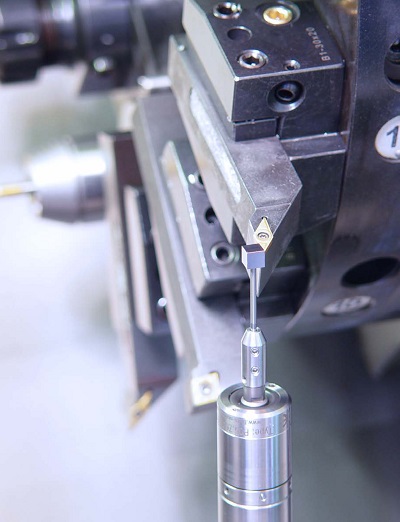

             刀具檢測-TC76

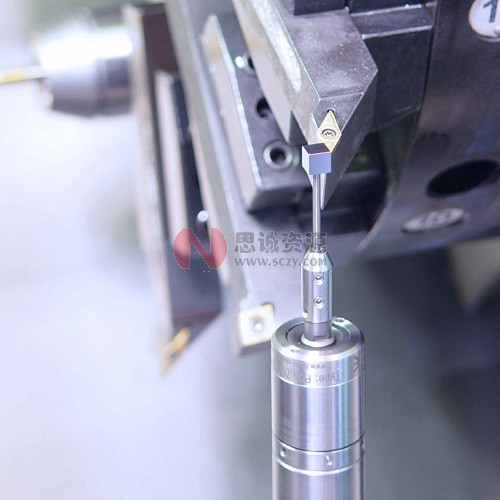

               工具測量-TC76

TC76應用

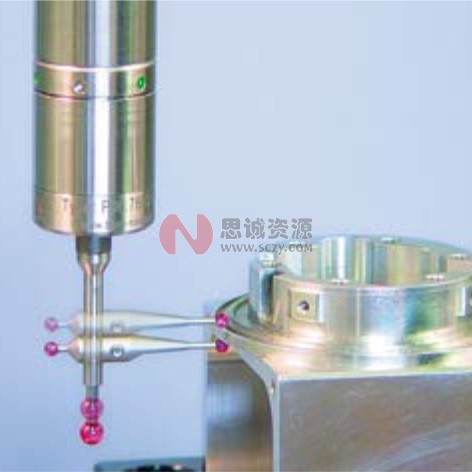

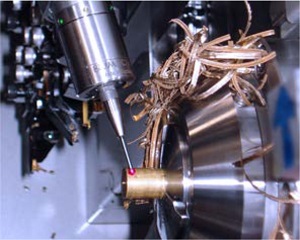

                         車床加工中心的工件測量

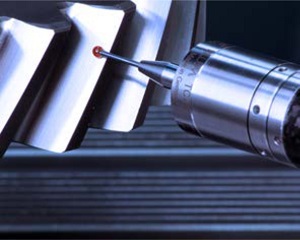

                         磨床加工中心的工件測量

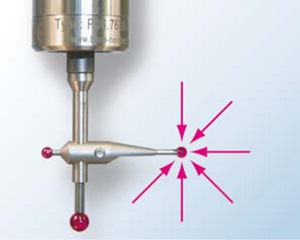

                                 萬向高精度測量

                        卓越的在線測量技術

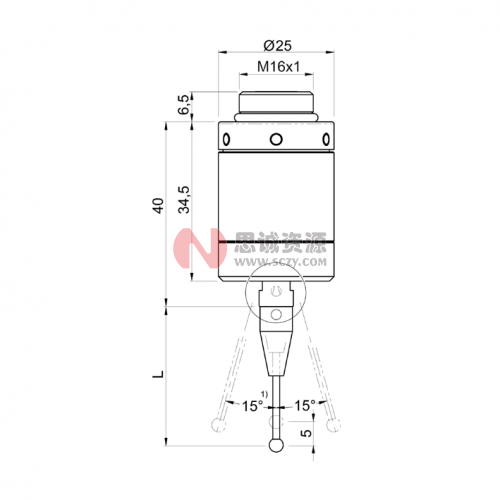

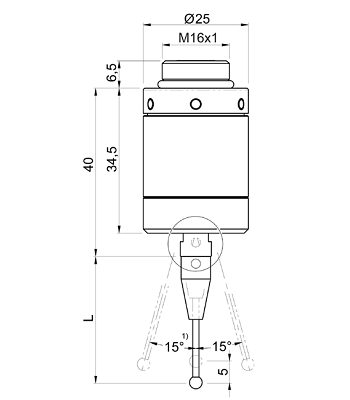

尺寸規格&技術參數




技術參數
●  防護等級：IP68
●  接近方向：±X, ±Y, ±Z
●  XY向測量力-標準：1.3 N / 0.9 N / 0.7 N / 0.5 N * | 5.9 N
●  XY向測量力-LF型：0.4 N / 0.3 N / 0.2 N / 0.17 N * | 2.0 N
●  最大偏移量XY|Z：±15° | 5 mm
●  重復精度：0.4 μm 2σ
●  最大測量速度：2 m/min
●  重量：80g
●  可選測針：30mm / 50mm / 75mm / 100mm
●  存儲溫度：-20℃..+50℃
●  工作溫度：+5℃...+50℃
