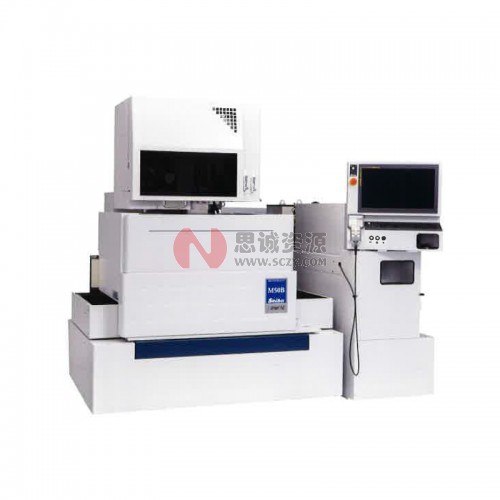

Seibll_西部電機精密線切割電火花加工機MMB系列MM35B/MM50B/MM75B

MB系列 高精密線切割電火花加工機

早在1972年,西部電機成功地開發了世界上第一臺「CNC」絲線電火花放電加工機。
隨后在2003年重新開發·推出了搭數種技能的高生產性和高精密的線切割放電加工機M系列。
加工精度的高度，我們從不改變，并且保持·守護著傳統的技能，這是我們的驕傲。
并且,現在也是精度更高的MM系列誕生了。1根電極絲線，能夠把金屬加工為所想象的那樣細微，光滑···
機器的 加工精度的水準，是經過多次反復的傳統技術「手工刮花」，加工到不能再光滑的平面。
對西部電機的加工機的熱情，今后不變，繼續新的挑戰。

特長

實現超精密加工的專業型性能

傳統技術「刮刀」的「手工刮花」

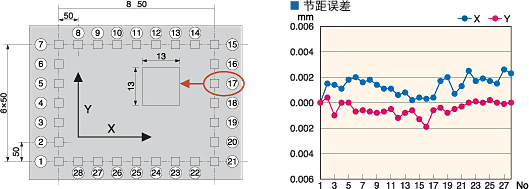

根據木工的技能「刮刀」造就的品質(aniru&dry)，MM系列，達到了0.1微米的加工精度。使用了刮刀技術的MM系列，實現長年穩定的節距加工精度。

更高的加工精度
實現了能對應超精密模具的加工精度！用世界最高的自動穿線裝置，能夠很安心地實現按順序傳遞的板材加工等接線回數多的加工。
更高的加工精度

溫度監視及補正24(專利申請中)
能夠自動補正因為周圍的溫度變化或者放電熱等的影響而產生的絲線垂直位置的變位。 還有,不用提高溫調設備的成本還能比原來加工精度高。

MM35B

可高精度加工大型平板
高性能型

●節距加工精度 ±2μm
●絲線直徑 Φ0.07~0.3mm

工件的最大尺寸W×D×H	650×550×190mm
工件的最大質量	350kg
各軸移動量XXYXZ	350×250×200mm
使用絲線電極直徑	φ0.07～φ0.3mm　標準φ0.20mm
使用的絲線供給裝置	AWF-4標準裝備
U-V軸的移動量 U×V	±60×±60mm
最大錐角	±10°/板厚220mm(±45°/板厚40mm :供選擇)
外形寸法 W×D×H	1,370×1,765×1,975mm
質量	2,900kg

MM50B

可高精度加工大型平板
高性能型

●節距加工精度 ±2μm
●絲線直徑 Φ0.07~0.3mm

工件的最大尺寸W×D×H	800×650×270mm
工件的最大質量	800kg
各軸移動量XXYXZ	500×350×280mm
使用絲線電極直徑	φ0.07～φ0.3mm　標準φ0.20mm
使用的絲線供給裝置	AWF-4 標準裝備
U-V軸的移動量 U×V	±60×±60mm
最大錐角	±10°/板厚220mm(±45°/板厚40mm :供選擇)
外形寸法 W×D×H	1,680×1,915×2,055mm
質量	3,400kg

MM75B

可高精度加工大型平板
高性能型

●節距加工精度 ±2μm
●絲線直徑 Φ0.07~0.3mm

工件的最大尺寸W×D×H	900×700×220mm
工件的最大質量	1,000kg
各軸移動量XXYXZ	750×500×280mm
使用絲線電極直徑	φ0.07～φ0.3mm　標準φ0.20mm
使用的絲線供給裝置	AWF-4 標準裝備
U-V軸的移動量 U×V	±60×±60mm
最大錐角	±10°/板厚220mm(±45°/板厚40mm :供選擇)
外形寸法 W×D×H	2,280×2,200×2,155mm
質量	5,100kg

*250～300mm工件用刷毛磨光加工。
