高可靠性、高性能電火花線切割機ROBOCUT α-C400ic

高加工性能

實現高速、高精度、高品質加工的新機器構造、新放電裝置、新放電控制

實現穩定加工的AI熱位移補償功能和各種形狀補償功能

實現更廣應用范圍的高精度旋轉軸ROBOCUT CCR

高運轉率

利用高可靠性的自動穿絲AWF3,實現連續無人運轉

利用消耗品管理功能和維護向?qū)Чδ?，協助日常維護

生產及質量信息管理工具ROBOCUT-L .INKI

高可用性

利用發那科先進的CNC和操作向?qū)Чδ?，?shí)現優異的操作性

利用豐富的加工條件，協助高速、高精度、高品質加工

協助加工準備工作的自動化功能

高加工性能

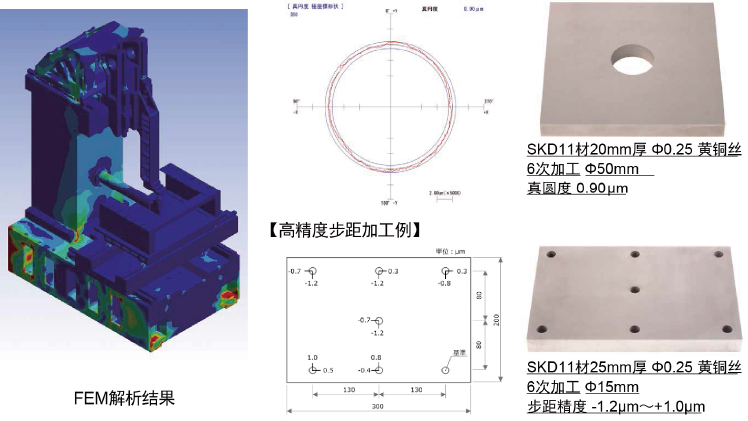

實現高精度加工的機器構造

●強化機械剛性，抑制各部分形變，實現高精度的真圓加工、步距加工

實現高品質加工的放電裝置

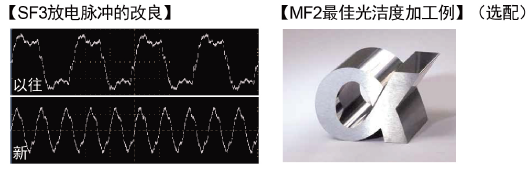

●精修電源SF3 (標準)實現了放電脈沖的細微化、高頻化，在維持原有加工速度的同時，提高光潔度

●精修電源MF2 (選配)通過穩定的微細放電，實現最佳光潔度

硬質合金30mm厚中0.20黃銅絲

9次加工

光潔度Ra 0.10μm

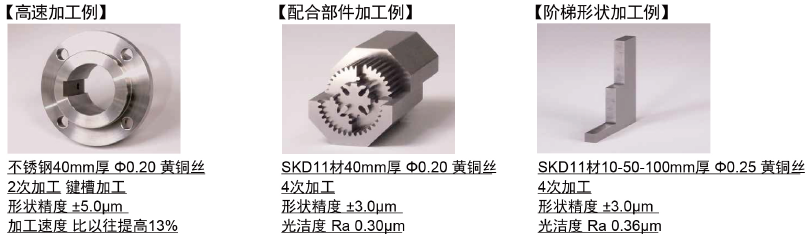

實現高速、高精度加工的放電控制

●放電控制iPulse3通過拐角控制、階梯控制，實現高加工性能

支撐高精度加工的功能和結構

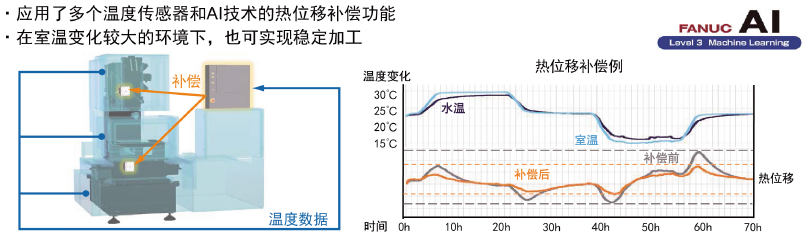

實現穩定加工的AI熱位移補償功能

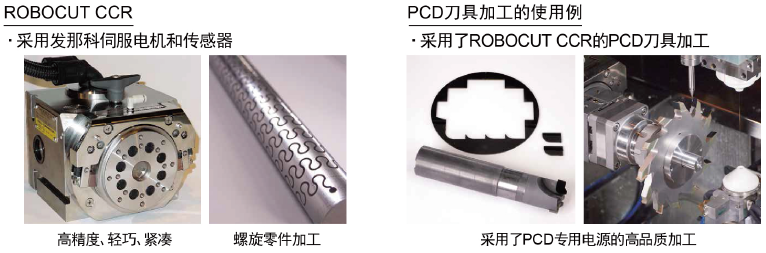

實現更廣應用范圍的高精度旋轉軸ROBOCUT CCR (選配)

高運轉率

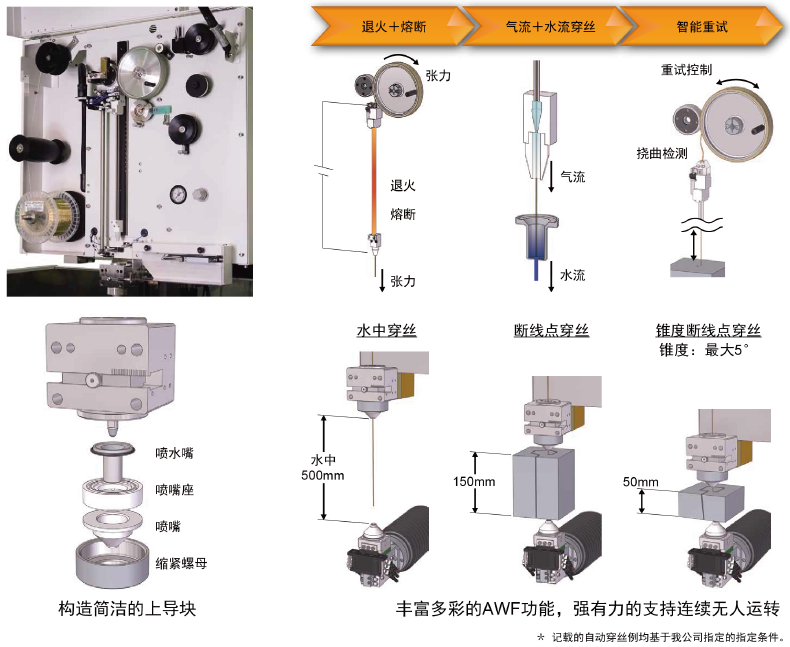

實現連續無人運轉的高可靠性AWF3

●簡潔的自動穿絲結構在實現高穿絲成功率和高可靠性的同時，易于維護保養

●AWF3可實現500mm厚的水中穿絲和150mm厚的斷線修復

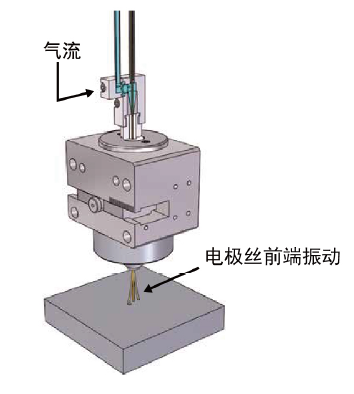

氣流重試

*通過電極絲前端的振動，實現噴嘴開放狀態下的斷線點穿絲或小孔穿絲等難易度較高的穿絲

*能夠充分發揮CORE STITCH效果的穿絲方式

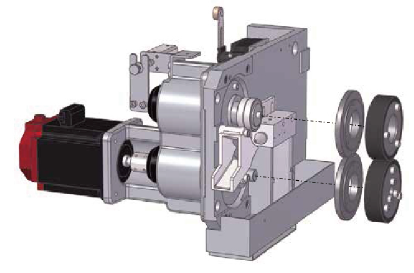

雙伺服送絲結構

采用了發那科伺服電機的雙伺服送絲結構，有效抑制電極絲振動，正確控制電極絲張力，實現高精度加工

●易于更換電極絲的簡潔構造

●無維護負擔的下導塊

●送絲部分的耗材更換時間比以往縮短50%

支持連續無人運轉的CORE STITCH功能*

●通過黃銅絲的熔融固定料芯，為連續無人運轉服務

●避免料芯掉落造成的機器損傷

●可在CNC畫面上，簡便設定

●僅需輸入固定距離和固定間隔.

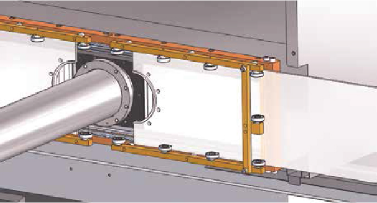

保障高可靠性的加工槽預密封結構

預密封結構

● 利用增壓清水槽，防止加工碎屑附著在密封部分

●防止由于摩擦阻力造成的加工精度下降

2段構成式透明密封板

●易于拆卸清洗

●易于觀察污垢的附著情況

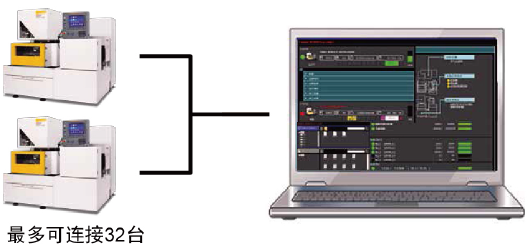

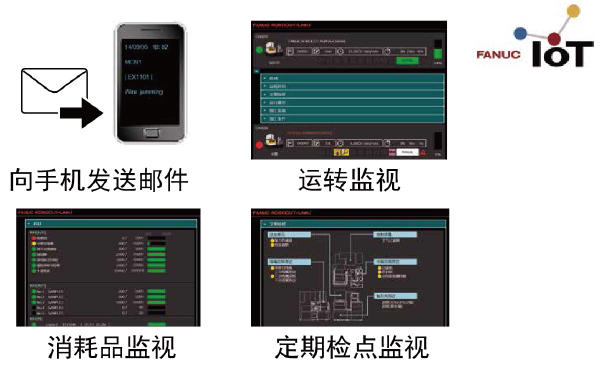

生產及質量信息管理I具ROBOCUT-link1

*實時監視ROBOCUT的運轉情況

*高速傳送NC程序

高可用性

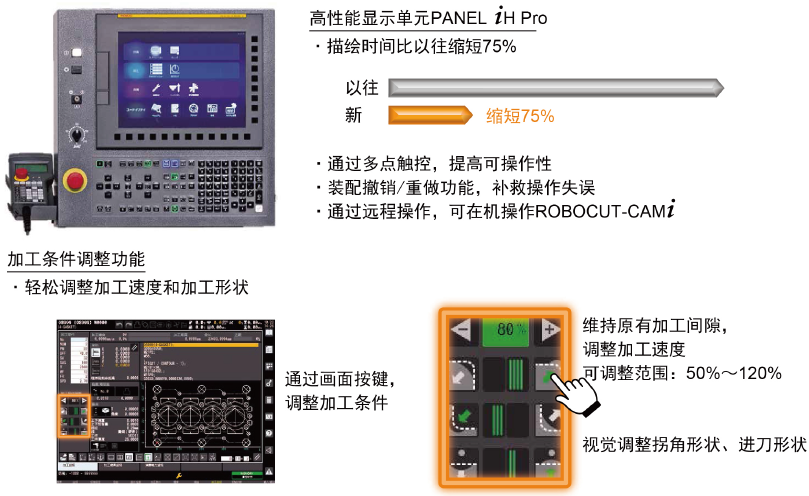

提高可操作性的發那科先進的CNC

靈活對應用戶需求的自定義功能

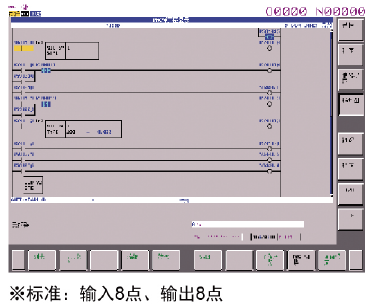

用戶PMC功能

●可在機創建周邊機器用梯圖

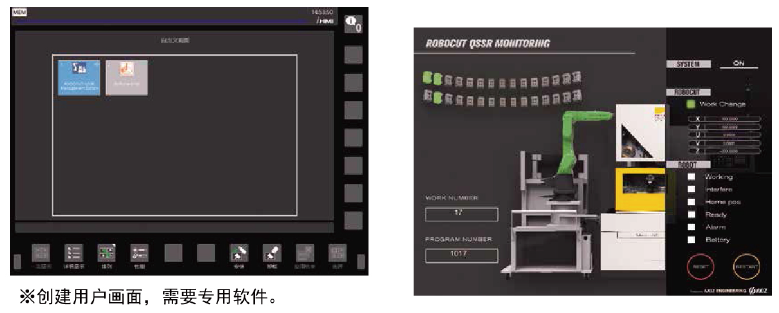

用戶畫面功能

●可創建適用于各種應用的專用畫面

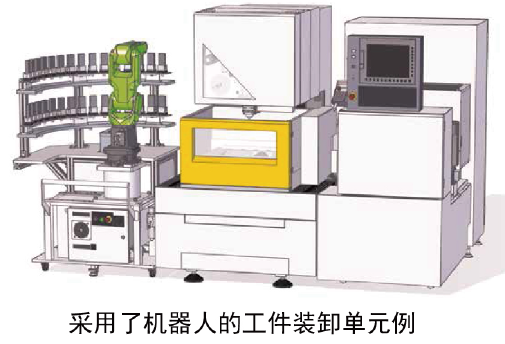

QSSR :與機器人的簡便連接(選配)

QSSR (Quick and Simple Startup of Robotization)

●將機器人、機器人接口、機器人基座、安全柵欄、機器人樣本程序等包裹化

●可輕松實現利用機器人的工件裝卸單元

 協助加工準備的豐富功能

 加工準備向?qū)Чδ?/p>

■按順序進行加工準備向?qū)?/p>

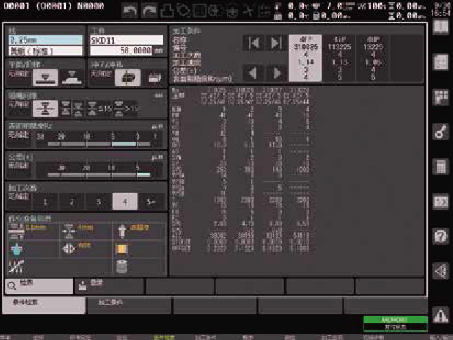

條件檢索畫面

 ●選擇適合的加工條件

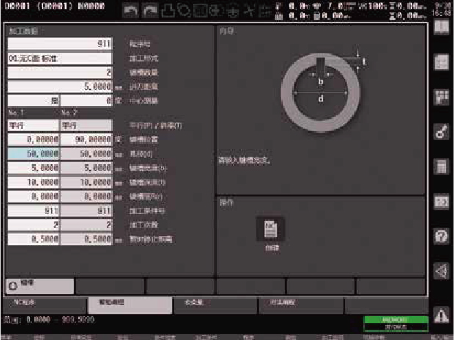

智能編程功能

 ●自動創建鍵槽加工的程序

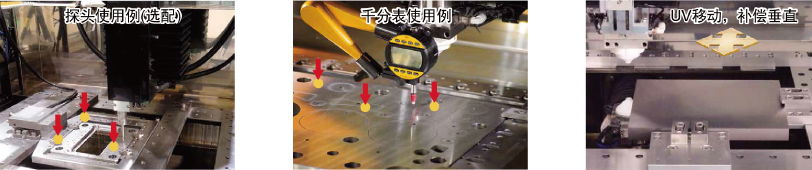

3維坐標旋轉功能

 ●根據工件的傾斜，補償電極絲的垂直位置，縮短加工準備時間

協助日常維護的豐富功能

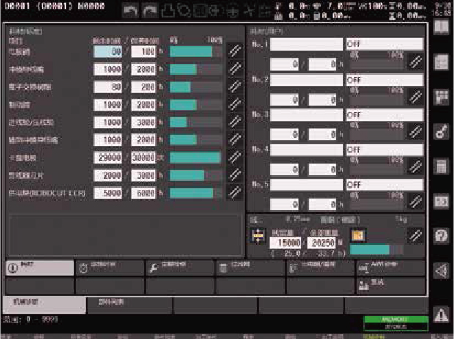

消耗品管理功能

●監視消耗品壽命

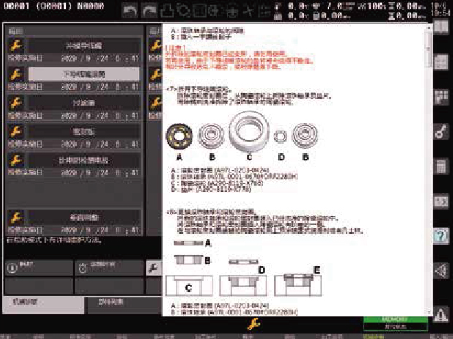

維護向?qū)Чδ?/p>

●簡單易懂的圖示操作說明

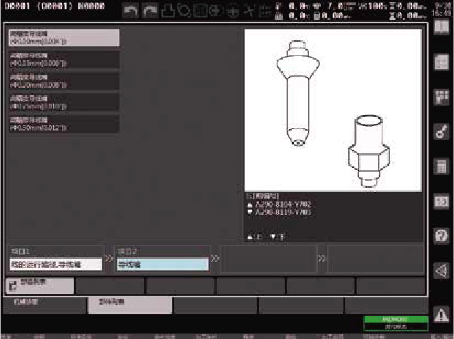

部件列表功能

●檢索維護用部件和購買型號

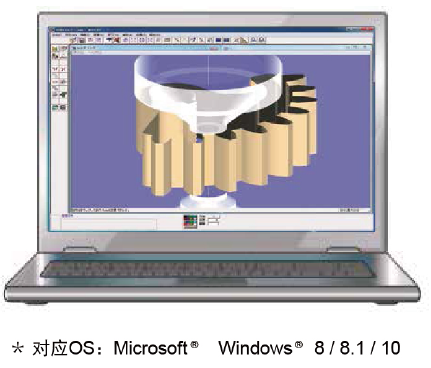

ROBOCUT-CAMI (選配)

以對話形式，創建適合于ROBOCUT的NC程序，簡單、便捷

.輕松創建上下異形的錐度加工及齒輪、CORE STITCH的位置指定等

NC程序

利用CAD數據(DXF,IGES,STEP)或NC程序，可輕松創建加工形狀

裝配有ROBOCUT的標準加工條件

與ROBOCUT通信，可使用USB存儲器、以太網.

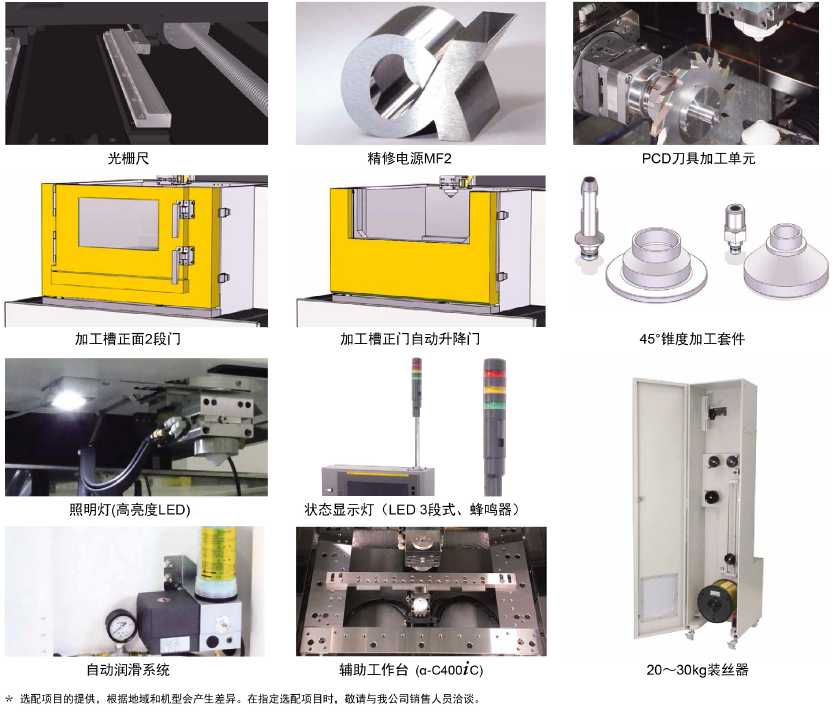

選配項目

維護及支援服務體系

充實的維護服務體系 終身維修

發那科公司在世界各地均設有服務網點，通過完善的服務體制向客戶提供放心周到的服務。在客戶使用發那科商品的期間內，發那科公司將持續供維修服務。

FANUC ACADEMY

本FANUC ACADEMY提供以實習為主的各種短期集中課程。 準備了多種例題程序,可在短時間內，掌握復雜工件的加工編程。

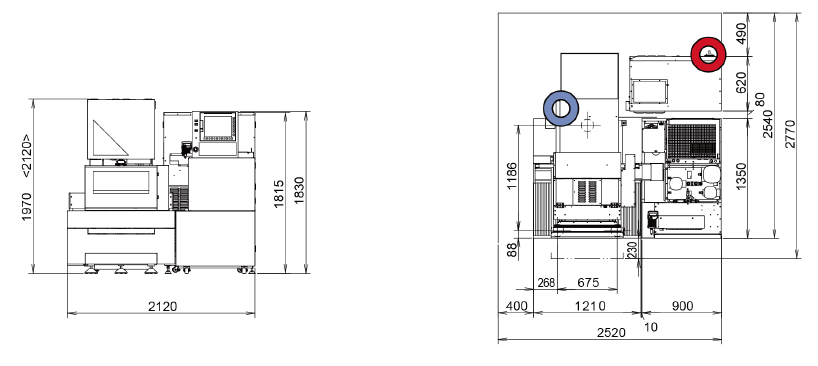

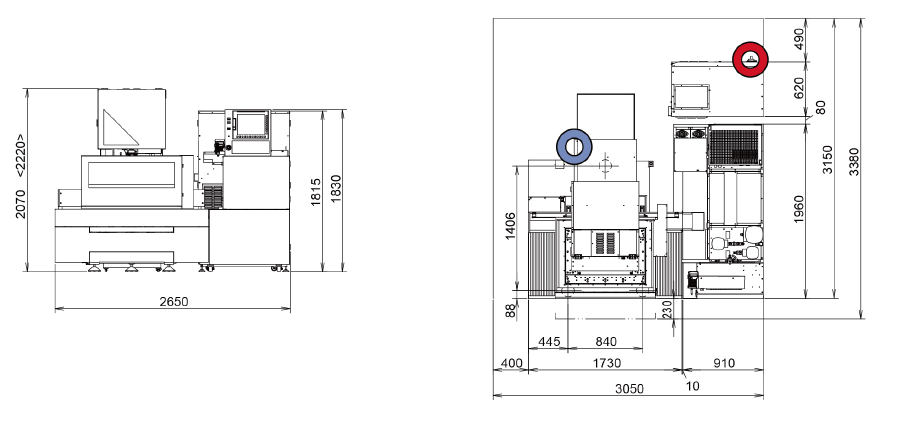

平面圖

主要規格
