利用滑動和滾動的復合導軌高速和強力切削兩全其美

最高等級的滑動導軌和滾動導軌的復合動作造就了高速、強力的切削能力；此外，還采用了滑動面冷卻及Y軸方向立柱進給方式，加工精度高、結構緊湊、操作性、性價比等基本性能都進一步精益求精，是能夠大幅度提高生產效率的高品位、高性能機床。

高速、重切削、高剛性、結構緊湊的立式加工中心。

滑動+滾動的復合導軌使高速和重切削兩全其美

最高等級的快速進給速度

● 快速進給速度   X、Y軸 : 40m/min Z軸 : 30m/min

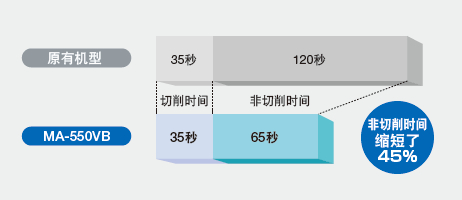

■ 加工時間比較

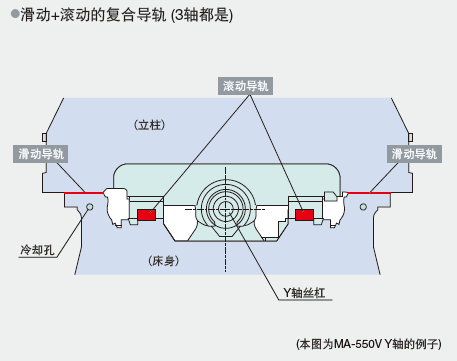

■ 追求高速、高剛性的軸向?qū)к?/p>

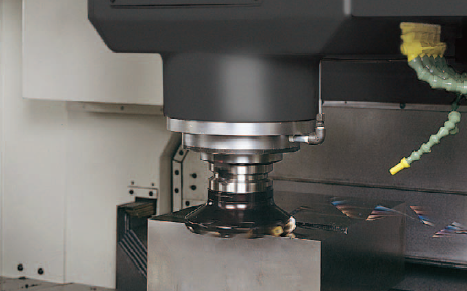

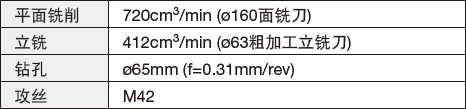

切削能力720cm3/min

●加工條件(被切削材料:S45C)

最大輸出功率為22kW的大功率主軸

■由2檔變速的齒輪換檔和可變速電機控制組成的大功率主軸

●最大功率 22/15/11kW (10分/30分/連續)

●最大扭矩 1,123N·m

●主軸轉速 6,000min-1

●主軸軸承油霧潤滑

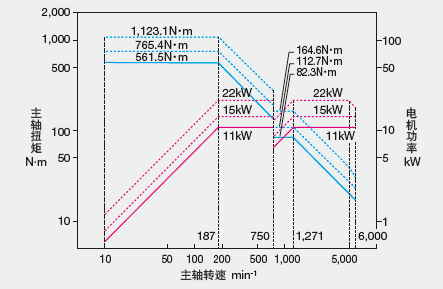

■主軸扭矩、功率曲線圖

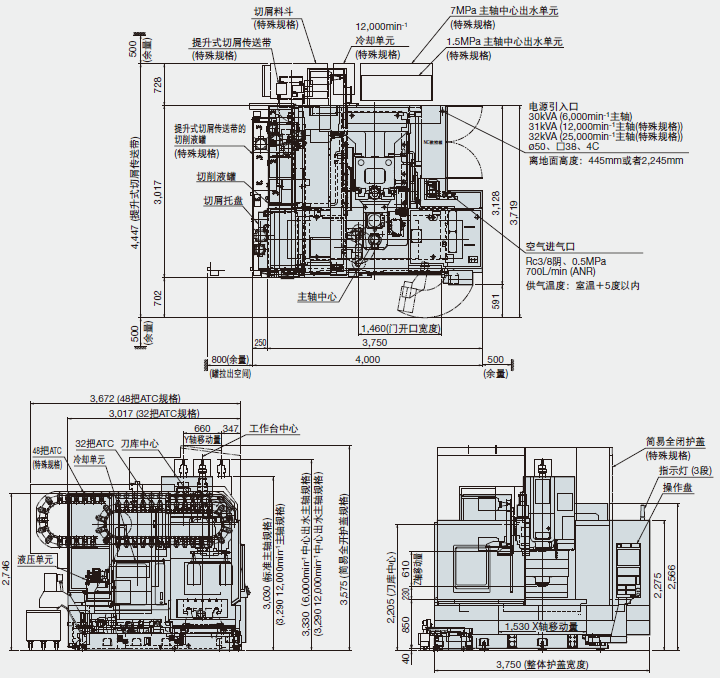

省占地面積的同時實現大加工范圍

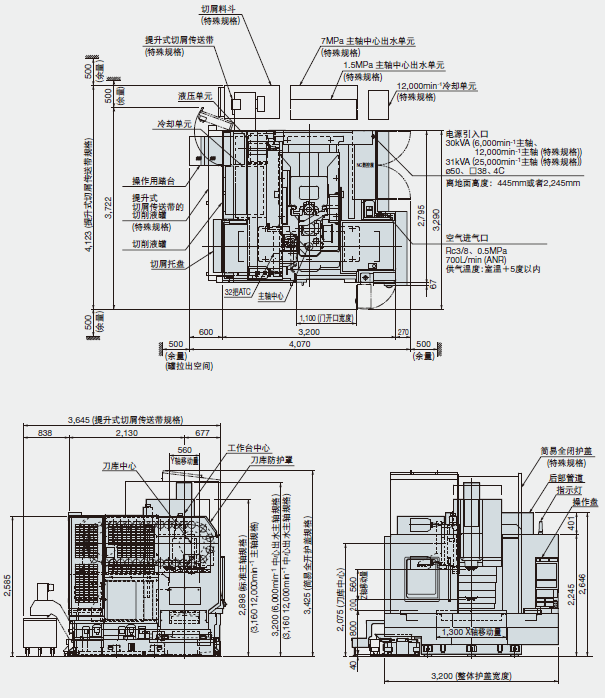

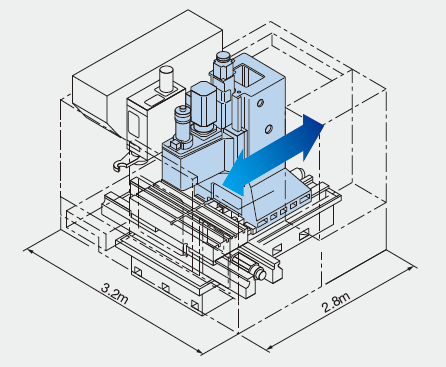

占地面積9m2 <MA-550V>

■采用了Y軸方向立柱進給方式減少了占地面積

結構緊湊的床身向您提供寬廣的加工范圍

■覆蓋整個工作臺的大行程

創造出與人親和的舒適環境

提高安全性、操作性

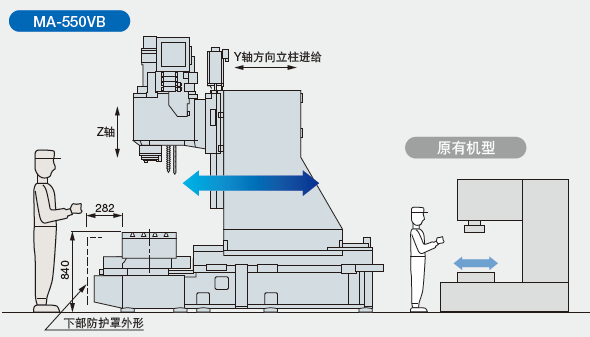

采用Y軸方向立柱進給方式，不僅能更容易接近主軸，而且還大大提高了操作性。

與人類和地球親和的環保型規格

●機內排屑器(螺旋式)

●減少機床消耗電力

●節電功能

●油分離器(特殊規格)

●油霧回收裝置(特殊規格)

●集塵裝置(特殊規格)

●各種互鎖功能(安全門互鎖功能)

■機床規格

標準規格、標準附件

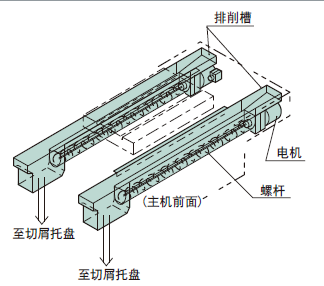

機內排屑器(螺旋式)

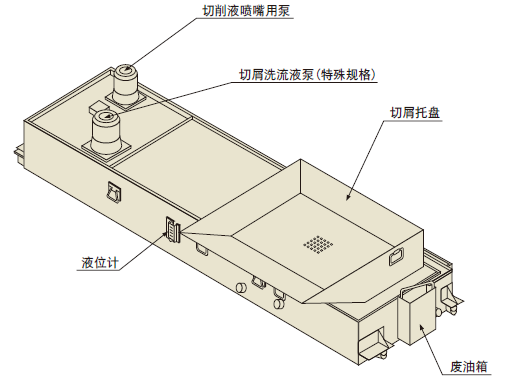

切削液裝置

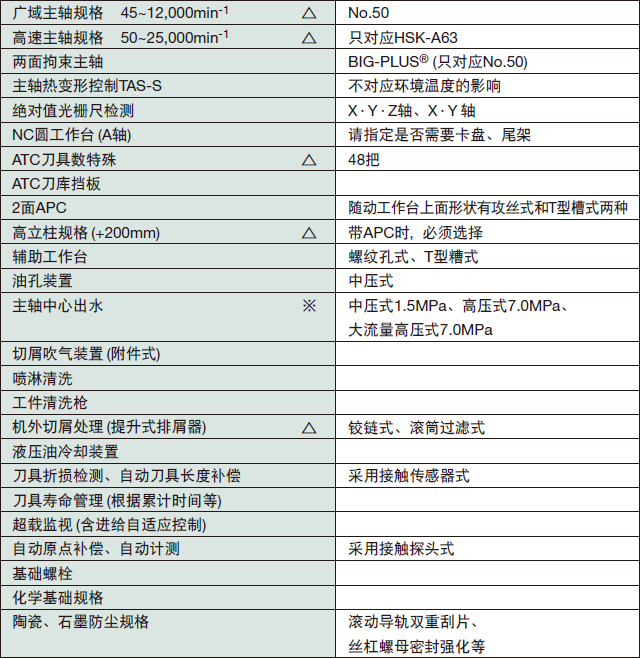

特殊規格、特殊附件

△: 刪除相應的標準規格。

※: 需要大隈公司的特殊拉釘。

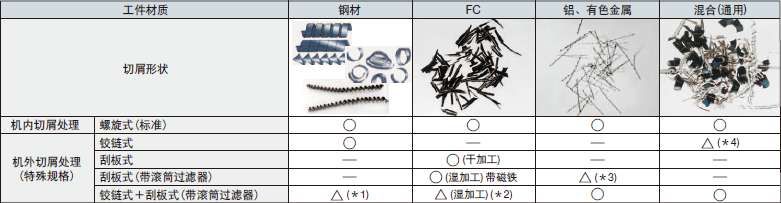

排屑器推薦規格(詳情請咨詢OKUMA營業擔當。)

＊1) 細微切屑較多時　＊2) 有長度100mm以上的切屑時　＊3) 無長度100mm以上的切屑時?。?) 細微切屑較少時

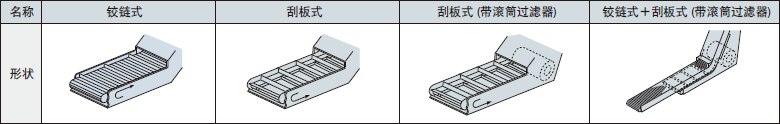

機外切屑處理(提升式排屑器)的代表型式

＊根據傳送帶的種類，有可能需要主機升高。

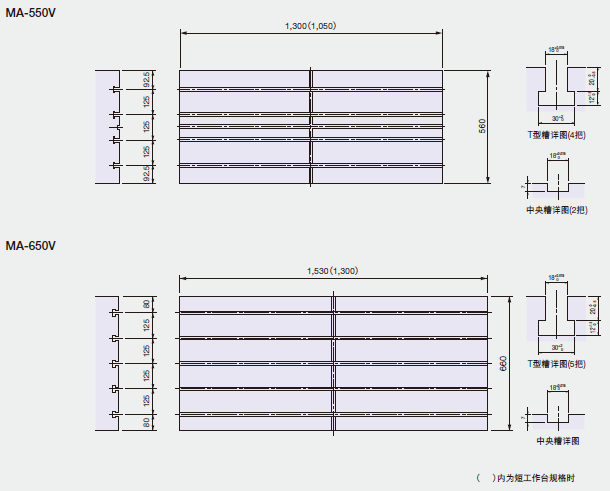

工作臺尺寸

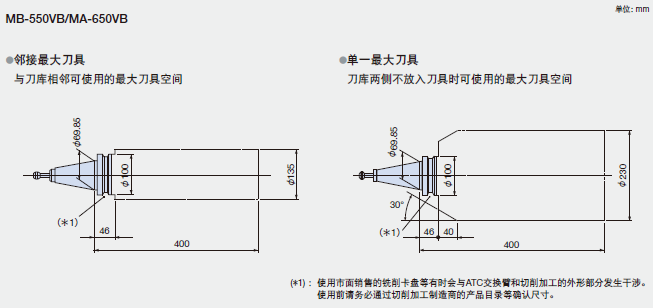

最大刀具尺寸
