自營ER-030923 3D擺動式夾頭PalletSet W

含稅價

待詢價(提交訂單10分鐘內獲取專屬報價單)

品牌
EROWA(愛路華)
產品分類
夾具配件
型號
ER-030923
單位
個
配送倉庫
國內倉庫
貨期
產品亮點
用于自動和手動裝載的擺動頭。使用G定位片,以增加耐用性。
數量
- +
服務保障
發票保障 正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨,并提供售后服務

2、因庫存實時變化,具體發貨時間以實際發貨為準

EROWA(愛路華)區域經理 李經理:18929218517咨詢
用于自動和手動裝載的擺動頭。使用G定位片,以增加耐用性。
EROWA夾具ER-030923 3D擺動式夾頭

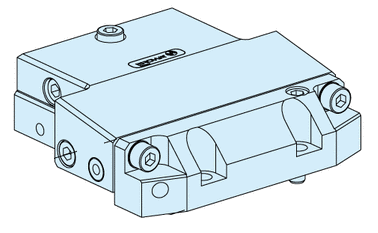

ER-030923 3D擺動式夾頭PalletSet W
規格:用于自動和手動裝載的擺動頭。使用G定位片,以增加耐用性。
應用:是萬能虎鉗方形塊,框架托板,虎鉗和橫梁托板等所有其它夾持元件的基礎。
注意:X,Y,Z軸可調。
更新:細長的線型規格,在高度上縮減15mm,使切割絲能更好的進入下導絲嘴。

技術參數
外形尺寸:130 x 140 x 48.8 mm
重復定位精度:0,002 mm
自動化可行性:OK
高度:48.8 mm
最大載重:15 Kg

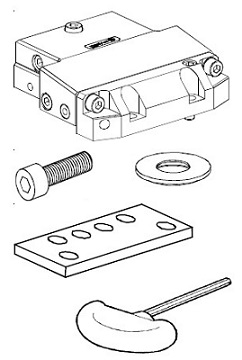

裝箱清單
1 x 3D擺動式夾頭
2 xM8×30沉頭螺栓
2 x 彈簧墊圈,輕,小
1 x 墊片
1 x 內六角扳手

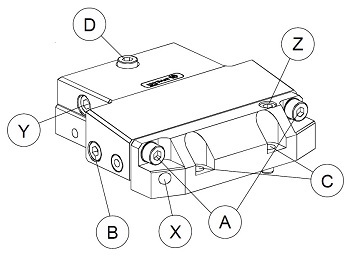

部件描述
A) 連接螺栓A
B) 緊固螺栓B
C) 連接螺栓C
D) 緊固螺栓D
X) X軸向調節螺釘
Y) Y軸向調節螺釘
Z) Z軸向調節螺釘


應用:
用于EROWA線切割PSW托板夾具,可將工件和電極托板化。

注意:
請勿松開或再夾緊定位片上的支撐腳。

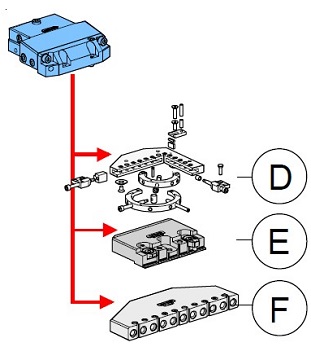

應用:
1) 可裝夾萬能虎鉗方形 PalletSetW (選件D)
2)可裝夾虎鉗 PalletSetW (選件E)
3)可裝夾橫梁托板 PalletSetW (選件F)


安裝:

1、將3D擺動式夾頭與您選擇的夾緊元件連接(D-F,選件)。
2、裝夾工件,夾緊。
3、用千分表校驗工件位置。 使用X,Y和Z軸向角度調節螺絲校正工件的偏差位置

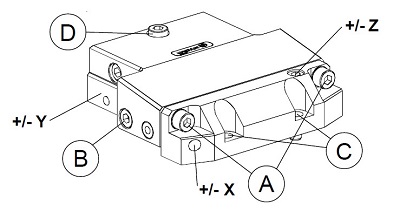

如何來確定工件的位置

1、輕輕松開連接螺栓(C)以便于彈簧墊圈能保持彈力,旋轉調節螺絲(Z)移動工件至Z軸向需要的位置(ca.+/-0.3°), 定位后,擰緊連接螺栓(C)。

2、2.輕輕松開連接螺栓(A)以便于彈簧墊圈能保持彈力,旋轉調節螺絲(X)移動工件至X軸向需要的位置(ca.+/-0.3°), 定位后,擰緊連接螺栓(A)。

3、3.松開緊固螺栓(B),再用10Nm的扭力擰緊它(最終預調完需用20Nm的扭力擰緊),擰緊緊固螺栓(D)。

4、旋轉調節螺絲(Y)移動工件至Y軸向需要的位置(ca.+/-0.3°), 定位后,擰緊緊固螺栓(D)。用20Nm的扭力擰緊緊固螺栓(B)。


維護保養:

1、不分拆,清洗擺動式夾頭。

2、萬一受損或需修理,請將3D擺動式夾頭寄回EROWA修理。

警告:如果3D擺動式夾頭用于EROWA儲運裝置,則需要根據下圖重新加工夾頭。


維護保養
1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時,為了保持產品的防腐蝕性能,請務必遵守下列維護保養說明。
2、由于電流的傳導作用,要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的;這將通過合適的電纜連接得以保證。請參照機床操作說明書。
3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能,而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ;理想值可達7。請同時參照機床操作
4、為了保持工夾具的工作性能和防腐蝕性,請必須每周一次清除工夾具各零部件上的放電殘?jiān)?br/>5、若工夾具用于多班次加工使用,工夾具的清洗和保養工作,應在線切割機床的導絲操作間隙進行。

思誠資源為您提供:ER-030923 3D擺動式夾頭PalletSet W的采購報價、EROWA(愛路華)ER-030923型號參數、規格圖片、PDF畫冊等資料,如您想了解更多關于EROWA(愛路華)正品品牌的其他夾具配件資料與產品貨期庫存、行情價格,就在思誠資源MRO商城。

!

備注:因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件,本公司不能確??蛻?hù)收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新,敬請諒解!
