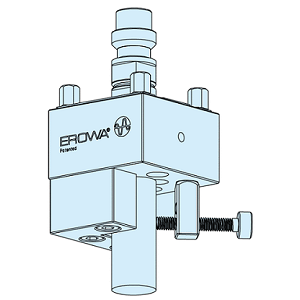

ER-008458 V-block holder stainless
Version：Prism ground bearing surfaces 10 mm +/– 0.005 mm from the center.
Application：Clamping from outside, precision machined electrodes or small workpieces.

---


產品包裝清單
1 x 帶夾緊螺絲與拉釘?shù)腣型夾頭。

---

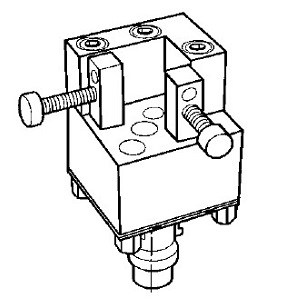

部件描述
精密V型夾頭，用以夾持底面已加工的電極
A) V型擋塊
B) 底板
C) 基準標記
D) 拉釘F/A
E) 夾持螺絲

---



安裝

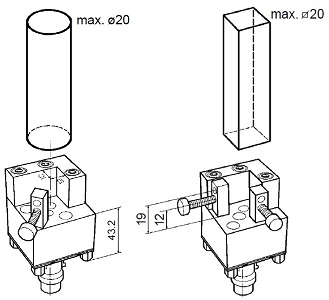

1、用滾花螺絲夾緊電極，插入型螺絲夾頭適于所有直徑可達20mm的電極棒。
      夾持圓形電極及棒料，可只用一個螺栓。
2、長方形或正方形電極及直徑達20x20mm的兩個螺栓夾持。
      滾花螺栓高度可從12mm至19mm。

---


備件

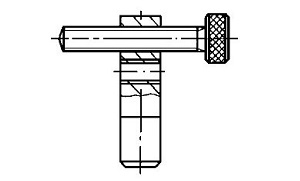

ER-010100防銹夾緊螺栓
請向您區域的EROWA代理商思誠機電科技有限公司咨詢

---

維護保養

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘渣

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。
