自營ER-015998 F擋塊

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: EROWA(愛路華)

產品分類: 夾具配件

型號: ER-015998

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 夾緊裝置滑塊用于夾持表面已經進行銑削，磨削，鉆孔工件支撐用于不同高度的工件定位。

數量: - +

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

EROWA(愛路華)區域經理 李經理：18929218517咨詢

商品詳情

夾緊裝置滑塊用于夾持表面已經進行銑削，磨削，鉆孔工件支撐用于不同高度的工件定位。
EROWA夾具ER-015998 F擋塊

ER-015998 F擋塊

規格：硬質鋼，包括用于聯接的T形塊。

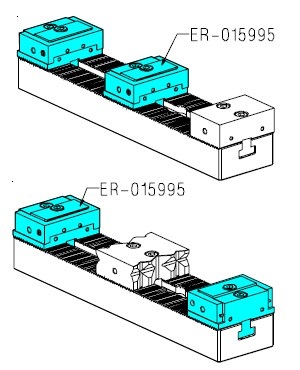

應用：EROWA模塊化虎鉗系統中的硬爪。

安裝：用所提供的T形塊裝于底座320或220上。

應用：

夾緊裝置滑塊用于夾持表面已經進行銑削，磨削，鉆孔
工件支撐用于不同高度的工件定位。
N支撐用于較低高度夾持工件(最小2.0mm)。

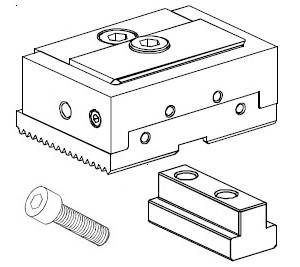

產品包裝清單：
1x夾緊裝置滑塊
1x楔式導塊
1x內六角螺釘M8x30

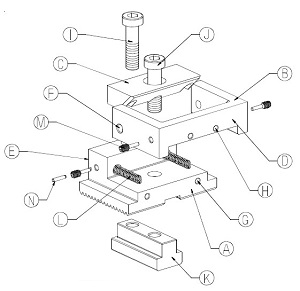

部件描述：
A)底座
B)滑塊
C) 楔式夾緊塊.
D)夾緊面
E)止動面
F)側向止動螺孔
G)支撐塊螺孔
H)N支撐螺孔
I)固定螺釘
J)鎖緊/固定螺釘
K)楔式導塊
L)拉伸彈簧
M)彈簧螺釘
N)滑塊止動銷

應用：

夾緊裝置滑塊用于夾持表面已經進行銑削，磨削，鉆孔工件支撐用于不同高度的工件定位。

N支撐用于較低高度夾持工件(最小2.0mm)。

為保證安全及夾緊過程精密度，需使用扭力扳手?jǐn)Q緊螺絲。

螺釘(I)所需最大扭矩：

M8 40nm

?

技術參數：

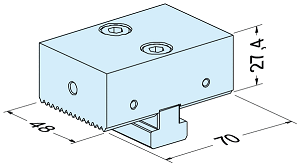

尺寸：

48*70*27.4

齒間距：3mm

?

選件：

支撐塊套裝，偏置式（1套7個）ER-016274

夾緊裝置N支撐塊1對，用于較矮工件)ER-015880

夾緊裝置支撐套裝,偏置式 1套4個 ER-024681

夾緊裝置擋塊側面止動 ER-015870

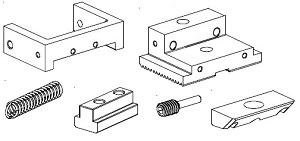

備件：

滑塊 015743

底座 015742

彈簧螺栓 015747

夾持楔 015744

拉伸彈簧 015308

楔式導塊 016881

維護保養：

對夾持楔與滑塊接觸面以及鎖緊螺栓(J)的螺孔進行定期潤滑，以達到理想夾緊力，使用后清潔，上油后進行存放。保持清潔增長使用壽命！

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。

請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘?jiān)?/p>

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。



思誠資源為您提供：ER-015998 F擋塊的采購報價、EROWA(愛路華)ER-015998型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于EROWA(愛路華)正品品牌的其他夾具配件資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
