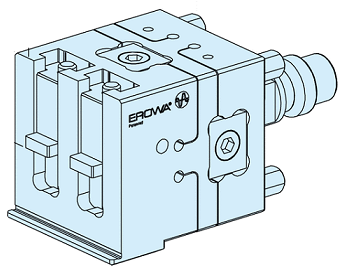

ER-008842 擺動式虎鉗0 - 100 UnoSet
EROWA夾具擺動式虎鉗ER-008842

ER-008842 擺動式虎鉗0 - 100 UnoSet

夾持：范圍0 – 100 mm。

最大伸長量：工件100mm高時40mm。

最大負載：5kg。

規格：工件兩軸可調。包括三套夾爪。

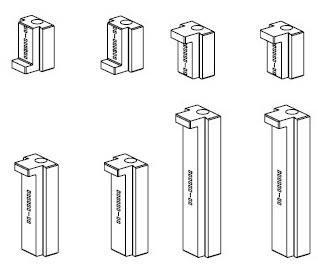

技術參數
夾持范圍0-100mm
ER-003839短型夾爪(夾緊突出部分在下端)0-25mm
ER-003839短型夾爪(夾緊突出部分在上端)25-50mm
ER-003838中型夾爪50-75mm
ER-003840長型夾爪75-100mm

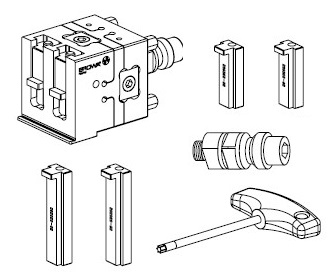

產品包裝清單
1 x 擺動虎鉗0-100
1 x 成對夾爪50-75
1 x 成對夾爪75-100
1 x 夾緊拉釘
1 x 螺絲刀30ER-027576

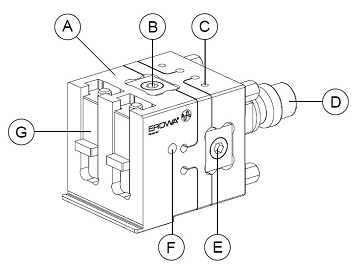

部件描述
A) 擺動虎鉗0-100
B) 角度調節螺釘
C) 連接芯片固定器(ER-018346, 選件)的M6螺孔
D) 夾緊拉釘
E) 角度調節螺釘
F) 連接止動塊(ER-015870, 選件)的M6螺孔
G) 夾爪(ER-003839)

技術參數
夾持范圍0-100mm
ER-003839短型夾爪(夾緊突出部分在下端)0-25mm
ER-003839短型夾爪(夾緊突出部分在上端)25-50mm
ER-003838中型夾爪50-75mm
ER-003840長型夾爪75-100mm

?

重要：
可以最大6Nm的力擰緊各個夾爪。
最大載重：5kg

2軸上的角度校正：最多 0.25°

注意：

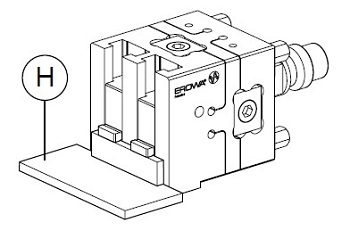

如果工件厚度少于12mm，把一個墊塊(H)放在工件和夾爪間。

安裝：

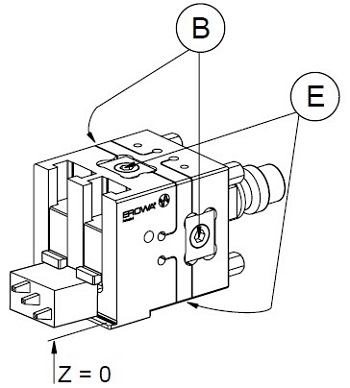

在角度調節螺釘(B或E)的幫助下，夾持工件并調整角度位置。

設定過程：
擰松所有的角度調節螺釘 (B和E)。用測量表檢查工件位置。
用角度調節螺釘(B或E)校正位置誤差。

通過擰對向的角度調整螺釘，把擺動虎鉗安裝在正確的位置。

技術參數：

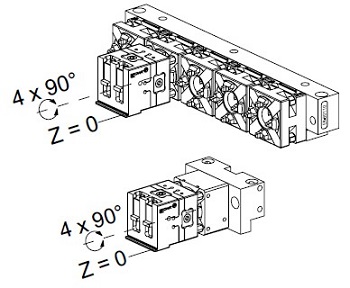

擺動虎鉗能在5頭橫梁上或ITS 50接口/卡盤上夾緊。
轉位：每次90°。
在5頭橫梁上可將Z=0高度設為固定值，并根據要求，在ITS50的接口/卡盤上進行設置。

注意：
1、使用對向的角度調節螺釘(B 和 E) 可進行位置校正。

2、任何通過螺釘(E)進行的校正，都會引起Z軸移動。

注意：

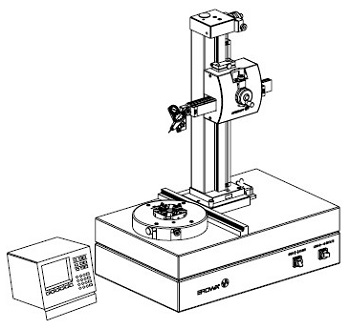

擺動虎鉗適用于ITS測量和預調站。
工件夾在擺動虎鉗上并且進行校正和檢查。

獲得的測量值能作為線切割機床的初始座標。

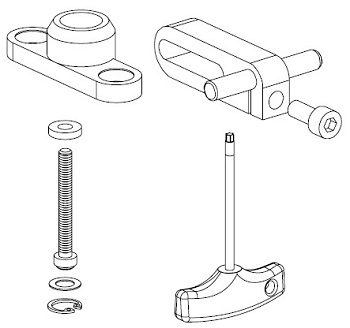

選件：
ER-018346芯片固定器
ER-015870止動塊，可調
ER-048285修理套裝UnoSet /可替換轉軸

維護保養

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘渣

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。


