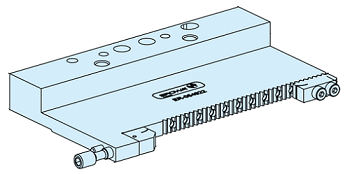

應用
用于EROWA工具系統PalletSet W。
橫向夾緊機加工外形尺寸達到100mm的工件。
可被安裝于固定夾頭或擺動夾頭上。

---

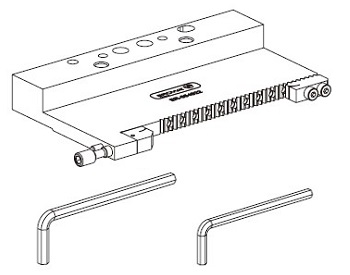

產品包裝清單
1 x 扁平虎鉗 8mm PSW
1 x 內六角扳手 SW 3
1 x 內六角扳手 SW 4

---

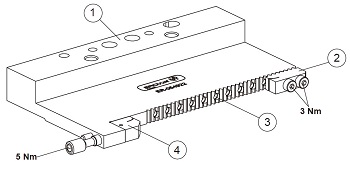

部件描述
1) 虎鉗托板安裝座W
2) 帶下拉元件的夾爪
3) 柵孔9mm
4) 帶壓緊部件的可移動爪

---

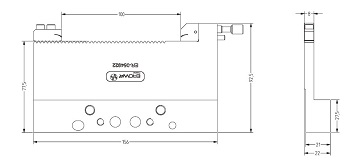

技術參數
材質：不銹鋼
最大載荷：5 kg
工件夾緊：0 - 100 mm (柵孔9mm)

---


安裝
用螺絲將扁平虎鉗(6)，固定在固定夾頭ER-030678或擺動夾頭3D，ER-030923 (5)上。
推壓已進行外表面加工的工件，頂住限位塊，以5Nm的力矩鎖緊夾爪。

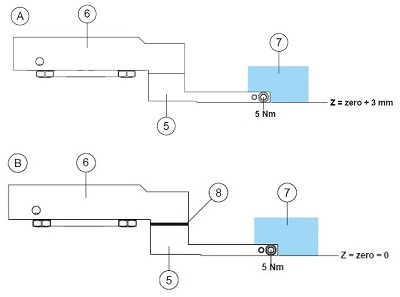

注意：如果虎鉗(6)直接鎖在固定或擺動夾頭(5)下面，工件(7)的Z=基準點+3mm。(圖A)

注意：
如果帶轉接板(8, ER-020483)的虎鉗(6)被直接鎖在固定夾頭或擺動夾頭(5)下面，
工件(7)的Z=基準點=0。(圖B)

---

?

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘渣

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。
