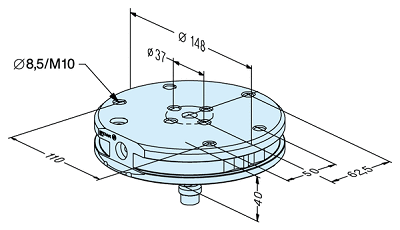

ER-015777 托板?148 G

規格：標準型，帶磨削式定位片。

應用：在切削加工過程中適用于工件和夾具。

安裝：用M8螺釘穿過托板或用M10螺釘穿過坯料。

---



產品包裝清單

1 x 帶EWIS的 ?148托板G

1 x F/M拉釘

1 x 扳手(用于安裝密封螺絲(D))

---

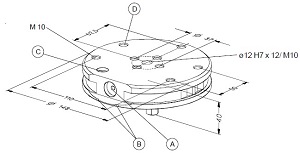

部件描述

A) 用于裝EWISS芯片(選件)的?18螺孔。

B) 基準邊

C) 基準螺絲用螺孔

D) 密封螺孔M10

E) 拉釘及沖洗用M10螺孔

---



安裝

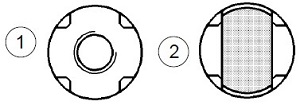

安裝拉釘：將隨附F/M ER-0107421拉釘裝于托板上(圖1)。

注意：如果使用F/A拉釘，確保下部與定位片槽嵌合。(圖2)!

---



?

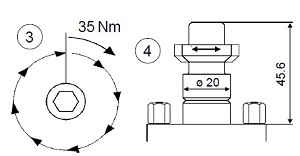

用35Nm力擰緊M10螺栓(圖3)。

可移動部分可消除M10螺孔任何軸向誤差(圖4)。

---



將工件或電極(M)裝夾在托板(N)上。對齊基準標記(B)，將托板插進EROWA卡盤(O)(圖5)

卡盤操作說明中有此夾持過程的描述。

---



選件

ER-035154

EWIS芯片及

SW 14夾頭

數據感應承載器，用于托板及電極夾頭。

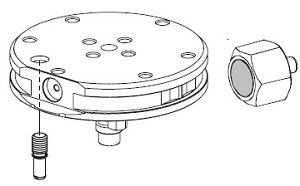

ER-046221基準螺絲(一套10只)

此螺絲可確保托板總是能插入強力卡盤P的相同位置。

---



備件

ER-010742 F/M拉釘

---
