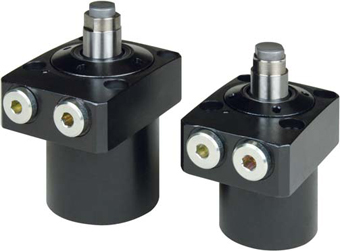

支撐大部分工件

■ 從5.5KN到10.0KN有兩種規格可選擇；

■ 當使用3-2-1的定位規格時，通常需要在工件的第四或第五或更多的地方附件支撐。支撐缸會提供浮動定位器，這些定位器不會干涉您的3、2或1的定位要素。將定位器對面加緊工件然后鎖住支撐缸。

■ 支撐缸啟動后，活塞桿頂出，靠彈簧力接觸工件，然后液壓力將襯套，抱緊住，而對于工件不再施加力；

■ 提供一個高或低的接觸彈簧力；

■ 兩種配管方式：法蘭下部坐墊式配管或法蘭側部G螺紋配管；

■ 專有的防塵圈和密封設計大大減少了內部污染和活塞桿拉傷，使支撐缸使用壽命更長、性能更優；

■ 專有的防腐活塞和缸筒，減少了粘結趨向；

■ 軸承級不銹鋼柱塞和套筒組件有助于防止大多數加工環境中的腐蝕；

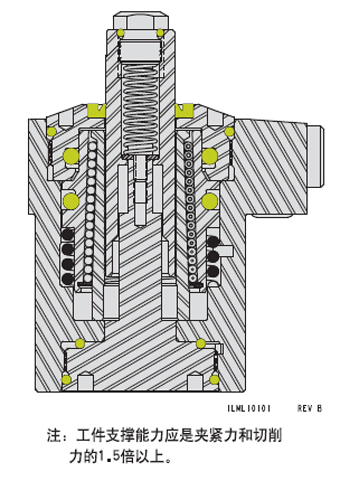

■ 動作原理：彈簧提升活塞，工件重量下壓活塞，液壓鎖住，定位。

注：當輔助支撐用于充滿切削液的環境時，通過氣孔排氣以防止異物進入缸內部；

由于支撐柱塞桿始終在升起彈簧的作用下而上升，因此無需通過流量調節閥調節速度。

*表中支撐力是在70bar（7MPa）最大運行壓力下列出的。

*支撐力（計算的公式）中的符號P表示：所供給的油壓（MPa）

*允許使用不同高度的工件，建議將夾緊行程距離設定為垂直行程的50%。
