自營美國威克泰克 (VEKTEK) 360°夾緊Tufflink?杠桿缸

含稅價

待詢價(提交訂單10分鐘內獲取專屬報價單)

品牌
VEKTEK(威克泰克)
產品分類
支撐缸
型號
L1-60XX-00-L(H)(其中XX代表缸內徑)
單位
配送倉庫
國內倉庫
貨期
產品亮點
360°夾緊Tufflink?杠桿缸雙作用旋轉支點能夠提供360°夾緊位置。
數量
- +
服務保障
發票保障 正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨,并提供售后服務

2、因庫存實時變化,具體發貨時間以實際發貨為準

VEKTEK(威克泰克)區域經理 李經理:18929218517咨詢
360°夾緊Tufflink?杠桿缸雙作用旋轉支點能夠提供360°夾緊位置。

普通弧線向上拉出的杠桿壓緊方式,難以達到或難以夾緊目標點,即使采用偏心做到,也往往因為偏心力的原因,而過早損壞。作為夾具使用者常提出這一難題。今天,作為工裝夾具領導者的VEKTEK首創:獨特的缸體構造和樞軸設計;一側到另一側的軸向偏轉,完全解決這一難題。


雙作用旋轉的支點

■ 專利旋轉支點能夠提供360°夾緊位置,簡單的調整操作即可實現;

■ 最大夾緊力最小的足跡;

■ 7MPa時從2.4KN到16KN有五種規格可選擇;

■ 沒有夾緊力損失的夾緊操作;

■ 很好的替代旋轉夾緊或有限的液壓夾緊空間;

■ 上法蘭板式配管或G螺紋配管主流安裝形式

■ 最大工作壓力為10MPa,最小工作壓力為1MPa。

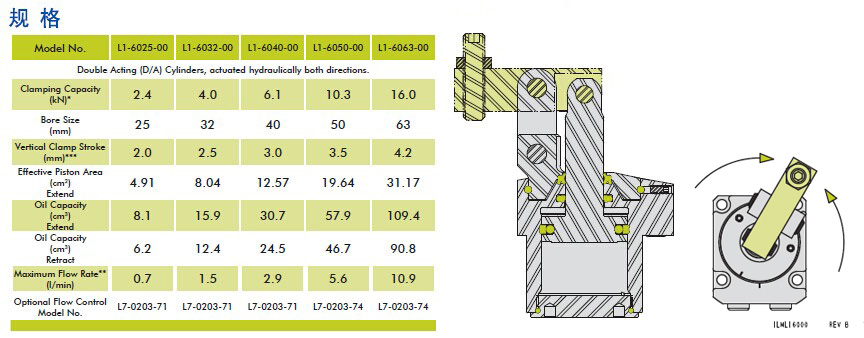

規格參數
液壓元件
液壓元件

*上述規格夾緊能力是安裝標準的7MPa壓臂,操作壓力為7MPa條件下列出的。當使用延長臂時,夾緊力會有所下降。

*為保證最長的服務壽命,運行無故障,夾緊時按照上表調節流體流量。如果流量不能測量,將裝置固定使其不小于0.5秒。本建議只適用于標準壓板情況下,如果選用長壓板或客戶自制壓板,請限制流量以將裝置定位使其小于1秒。

*夾緊臂處于夾緊狀態時應與油缸安裝面平行,誤差不大于±3°,否則將引起油缸損壞??墒褂酶綆У恼{節螺釘調節夾緊臂的位置。

注:最大工作壓力10MPa(100bar)

           最小工作壓力1MPa(10bar)

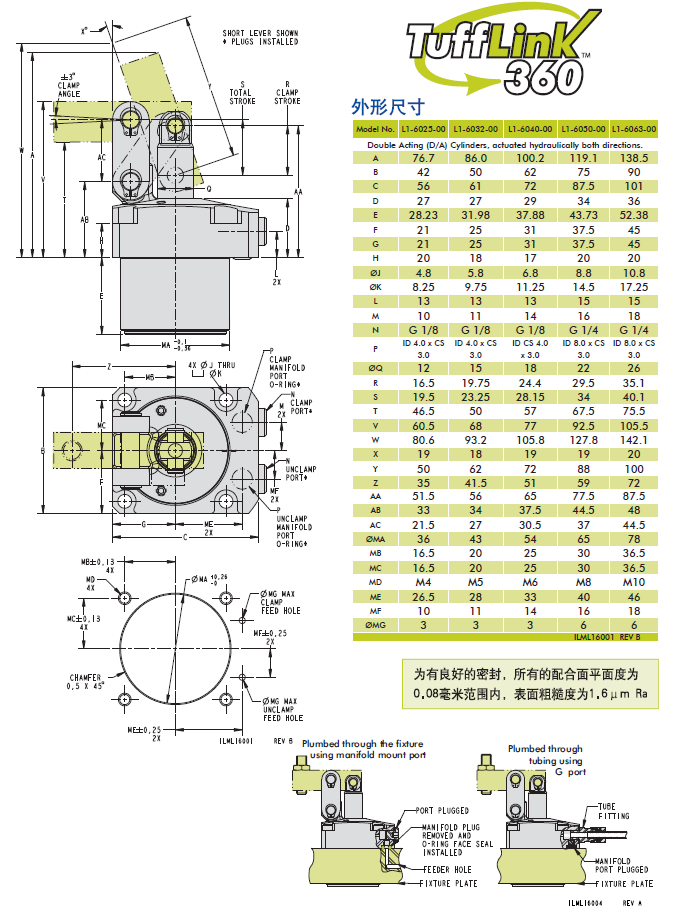

外形尺寸
液壓元件

常見問題

360°Tufflink?杠桿缸提供什么好處呢?

在Tufflink?360°旋轉支點允許壓臂被放置安裝法蘭周圍360°任何地方。此功能有助于一個夾具的設計階段,通過簡化安裝油路板的進給油孔。身體可以旋轉到與進給油孔最佳對準。只要轉動缸體,法蘭上的坐墊配管油孔能很輕松的與油路板上的配管油孔對接。在最后階段當加工件因鑄造變化等發生設計變化時,因壓臂能360°旋轉而不必改變法蘭位置,大大節省設計的時間和費用。

如何調整旋轉支點的位置?

旋轉調整非常容易,只要松開安裝在旋轉片上的兩個螺釘,使用扳手在杠桿的一端轉動杠桿所需的取向然后扭矩設定螺釘即可。

對類似品偏心杠桿夾緊器主要優越性?

1.由于不是偏心壓臂、支點位置也可隨時變化,通用性極強。

2.因為壓臂保持對稱加載,支點和銷受力均等,極大提高夾緊的壽命,故障低。

什么時候應該使用360°Tufflink?

當你不能搖擺上方或周圍的高度障礙,需要完全控制桿轉動到設定點時360°Tufflink?夾具往往時首選。一直延伸到壓鑄,兩個安裝耳,或直接開銷垂直載荷就是很好的例子,其中這些設備是必需的。請記住,垂直間隙必須大于當你把一個部分到位,而是直接落之間在負載很容易被操作者或機械手來完成。

360°Tufflink?夾緊器的垂直行程是什么?

最大部分的變化包括在垂直行程。當超出使用范圍,由夾緊產生的力將降低,可能導致減少夾具的壽命。

如何使用杠桿夾緊器夾緊帶傾角工件?

如果對傾斜角度處夾緊,該角度將對連桿機構施加不適當?shù)膽?。確保夾緊器安裝法蘭和壓臂為平行的夾持面,這將確保聯系是不超過應力。避免強調無論是搖擺夾緊或杠桿夾緊知道機制,誤用會造成過早損壞而不屬于保修,下圖將幫助您該如何處理夾住傾斜角度。

思誠資源為您提供:美國威克泰克 (VEKTEK) 360°夾緊Tufflink?杠桿缸的采購報價、VEKTEK(威克泰克)L1-60XX-00-L(H)(其中XX代表缸內徑)型號參數、規格圖片、PDF畫冊等資料,如您想了解更多關于VEKTEK(威克泰克)正品品牌的其他支撐缸資料與產品貨期庫存、行情價格,就在思誠資源MRO商城。

!

備注:因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件,本公司不能確??蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新,敬請諒解!
