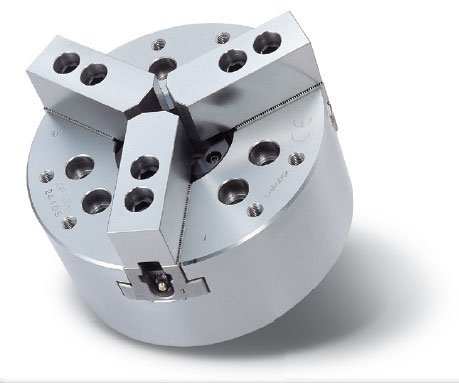

自營千島CHANDOX高速中空油壓三爪卡盤OP

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: CHANDOX(千島)

產品分類: 三爪卡盤

型號: OP

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 規格型號齊全，夾持能力好，使用壽命長

數量: - +

產品樣本

千島CHANDOX高速中空油壓三爪卡盤OP.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

CHANDOX(千島)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

規格型號齊全，夾持能力好，使用壽命長

BH:加大孔徑

Larger Through Hole

OP-221,224屬大孔徑設計

With Larger Through Hole

品牌廠家

千島公司創立于1983，擁有自己的品牌CHANDOX及提供特殊設計服務，專注于卡盤全系列相關產品。專注于三個理念：第一，提供優質產品，提供設計創新的產品，提供專業制造的產品。以及四個堅持：堅持以最優秀的人才，堅持最先進的設備，堅持最創新的技術，堅持最完善的環境。千島公司注重人才培養，設置先進的設備及儀器，運用創新和不斷網上的制造技術生產出顧客滿意的產品。

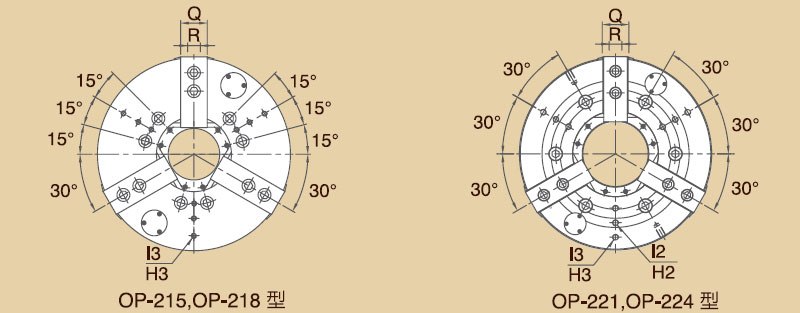

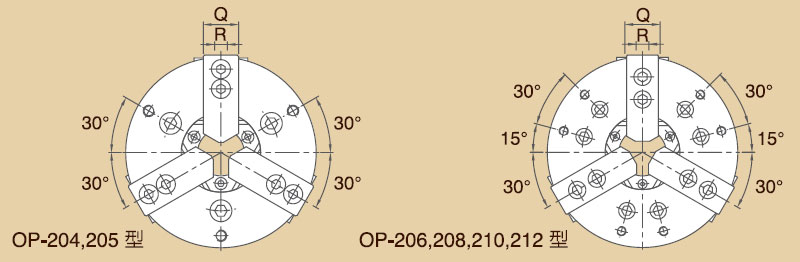

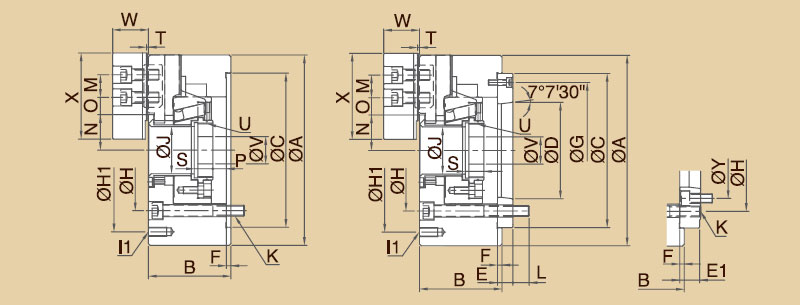

外觀結構圖

規格型號

型號 / 規格	主軸鼻端番號	A	B	C	D	E	E1	F	G	H	H1	I1	H2	I2	H3	價格(RMB)
型號 / 規格	主軸鼻端番號	A	B	(h6)	D	E	E1	F	G	H	H1	I1	H2	I2	H3	價格(RMB)
OP-204	-	110	59	85	-	-	-	4	-	70.6	-	-	-	-	-	立即詢價
OP-205	A₂-4	135	60	110	63.513	20	-	4	96	82.6	PCD?118	3-M8×1.25P	-	-	-	立即詢價
OP-206	A₂-5	169	81	140	82.563	15	-	5	116	104.8	PCD?145	6-M10×1.5P	-	-	-	立即詢價
OP-208	A₂-6(A₂-5)	210	91	170	106.375	17	23	5	150	133.4	PCD?180	6-M10×1.5P	-	-	-	立即詢價
OP-210	A₂-8(A₂-6)	254	100	220	139.719	18	28	5	190	171.4	PCD?225	6-M12×1.75P	-	-	-	立即詢價
OP-212	A₂-8	304	110	220	139.719	18	-	6	190	171.4	PCD?250	6-M12×1.75P	-	-	-	立即詢價
OP-215	A₂-11(A₂-8)	381	133	300	196.869	22	33	6	260	235	-	-	PCD?230	3-M12×1.75P	PCD?300	立即詢價
OP-218	A₂-11(A₂-8)	450	133	300	196.869	22	33	6	260	235	PCD?230	3-M12×1.75P	PCD?300	3-M12×1.75P	PCD?380	立即詢價
OP-221	A₂-15(A₂-11)	530	140	380	285.775	27	41	6	330.2	330.2	PCD?300	3-M16×2P	PCD?380	3-M16×2P	PCD?460	立即詢價
OP-224	A₂-20(A₂-15)	610	149	520	412.745	27	42	6	463.6	463.6	PCD?350	3-M16×2P	PCD?450	3-M16×2P	PCD?550	立即詢價
OP-210BH	A₂-8(A₂-6)	254	100	220	139.719	18	28	5	190	171.4	-	-	PCD?160	3-M12×1.75P	PCD?220	立即詢價
OP-212BH	A₂-8	304	108	220	139.719	18	-	6	190	171.4	-	-	PCD?170	3-M16×2P	PCD?260	立即詢價

型號 / 規格	I3	J	K	L	M	N	N	O	O	P	P	Q	R	S	T	U	V	W	X
型號 / 規格	I3	J	K	L	M	max.	min	max.	min.	max.	min.	Q	R	S	T	U	V	W	X
OP-204	-	26	3-M10×1.5P	-	14	23	20.3	11.5	6.7	3.5	-6.5	23	10	17.5	2	M32×1.5P	12	24	49.5
OP-205	-	33	3-M10×1.5P	15	14	26.2	23.5	19	6	1	-9	25	10	20	2	M40×1.5P	12	31.5	62
OP-206	-	45	6-M10×1.5P	16	20	32.35	29.6	24	7	11	-1	31	12	19	2	M55×2P	20	37.5	73
OP-208	-	52	6-M12×1.75P	18	25	39.1	35.4	30	10	14.5	-1.5	35	14	20.5	2	M60×2P	30	39.5	95
OP-210	-	75	6-M16×2P	19	30	51.5	47.1	34	12	8.5	-10.5	40	16	25	2	M85×2P	40	43	110
OP-212	-	91	6-M16×2P	25	30	61.6	56.3	46	12	8	-15	50	21	28	2	M100×2P	50	51	129
OP-215	3-M12×1.75P	117.5	6-M20×2.5P	28	43	82.3	77	46	13	7.5	-16	62	22	42.5	5	M130×2P	48	66.5	165
OP-218	3-M12×1.75P	120	6-M20×2.5P	28	43	83.8	78.5	78	18	7.5	-16	62	22	42.5	5	M130×2P	48	66.5	165
OP-221	3-M16×2P	180	6-M24×3P	33	60	119.6	114.3	63.3	21.3	10.5	-13	65	25	42.5	5	M195×2P	80	73.5	180
OP-224	3-M16×2P	205	6-M24×3P	37	60	134.4	128.4	87.3	21.3	13.5	-11	65	25	41	5	M220×3P	80	73.5	180
OP-210BH	3-M12×1.75P	78	6-M16×2P	24	30	53.1	48.6	33.55	11.05	8.95	-10.55	40	16	25	2	M87×2P	40	43	110
OP-212BH	3-M16×2P	93	6-M16×2P	27	30	63.7	58.7	45.55	12.55	8.65	-13.05	50	21	26	2	M103×2P	50	51	129

型號 /規格	Y	通孔直徑	柱塞行程	爪行程[直徑] (mm)	最高回轉速r.p.m.(min^-1)	最大拉力	最大靜夾持力 kgf (KN)	最大設定油壓壓力kgf/cm² (Mpa)	凈重 (kg)	搭配油壓缸型號	夾持范圍
型號 /規格	Y	通孔直徑	柱塞行程	爪行程[直徑] (mm)	最高回轉速r.p.m.(min^-1)	kgf (KN)	最大靜夾持力 kgf (KN)	最大設定油壓壓力kgf/cm² (Mpa)	凈重 (kg)	搭配油壓缸型號	夾持范圍
OP-204	-	26	10	5.4	8000	1428(14)	2850(28)	24(2.3)	3.8	P0928	?7~?110
OP-205	-	33	10	5.4	7000	1730(17)	3570(35)	29(2.8)	6.1	P1036	?10~?135
OP-206	-	45	12	5.5	6000	2140(21)	5710(56)	28(2.7)	12.5	P1246	?13~?169
OP-208	104.8	52	16	7.4	5000	3360(33)	8360(82)	26(2.5)	21.9	P1552	?13~?210
OP-210	133.4	75	19	8.8	4200	4280(42)	11010(108)	27(2.6)	33.7	P1875	?30~?254
OP-212	-	91	23	10.6	3300	5500(54)	14380(141)	27(2.6)	55.3	P2091	?35~?304
OP-215	171.4	117.5	23	10.6	2500	7140(70)	18250(179)	24.5(2.4)	106.8	P2511	?35~?381
OP-218	171.4	120	23	10.6	2000	7140(70)	18250(179)	24.5(2.4)	152	P2511	?40~?450
OP-221	235	180	23	10.6	1700	9080(89)	23760(233)	31.5(3.0)	195.2	P3420	?115~?530
OP-224	330.2	205	26	12	1400	9080(89)	23760(233)	31.5(3.0)	269.4	P3420	?140~?610
OP-210BH	133.4	78	19.5	9	4200	4280(42)	11010(108)	27(2.6)	36.7	P1878	?30~?254
OP-212BH	-	93	21	10	3300	5500(54)	14380(141)	28(2.7)	57.4	P2093	?35~?304

? 結構組成和工作原理：

三爪自定心卡盤利用三個螺釘，通過盤體止口端面上的螺孔，將卡盤緊固在機床法蘭上。將扳手插入任一齒輪方孔中，轉動扳手時，小齒輪帶動盤絲轉動，通過盤絲端面螺紋的轉動，帶動三塊卡爪同時趨進或離散。


