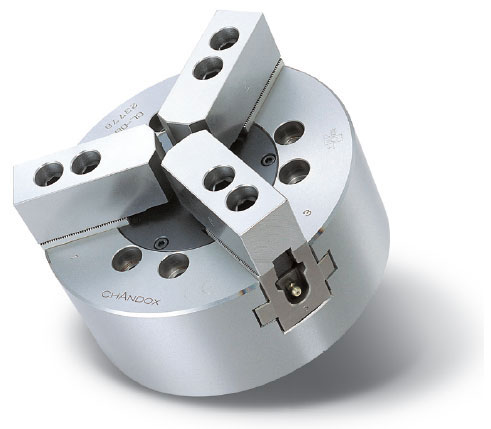

自營千島CHANDOX中實油壓三爪卡盤CL

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: CHANDOX(千島)

產品分類: 三爪卡盤

型號: CL

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 規格型號齊全，夾持能力好，使用壽命長

數量: - +

產品樣本

千島CHANDOX中實油壓三爪卡盤CL.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

CHANDOX(千島)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

規格型號齊全，夾持能力好，使用壽命長

品牌廠家

千島公司創立于1983，擁有自己的品牌CHANDOX及提供特殊設計服務，專注于卡盤全系列相關產品。專注于三個理念：第一，提供優質產品，提供設計創新的產品，提供專業制造的產品。以及四個堅持：堅持以最優秀的人才，堅持最先進的設備，堅持最創新的技術，堅持最完善的環境。千島公司注重人才培養，設置先進的設備及儀器，運用創新和不斷網上的制造技術生產出顧客滿意的產品。

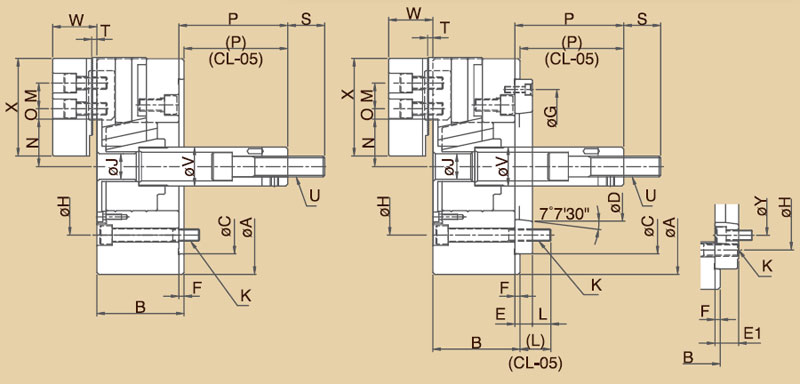

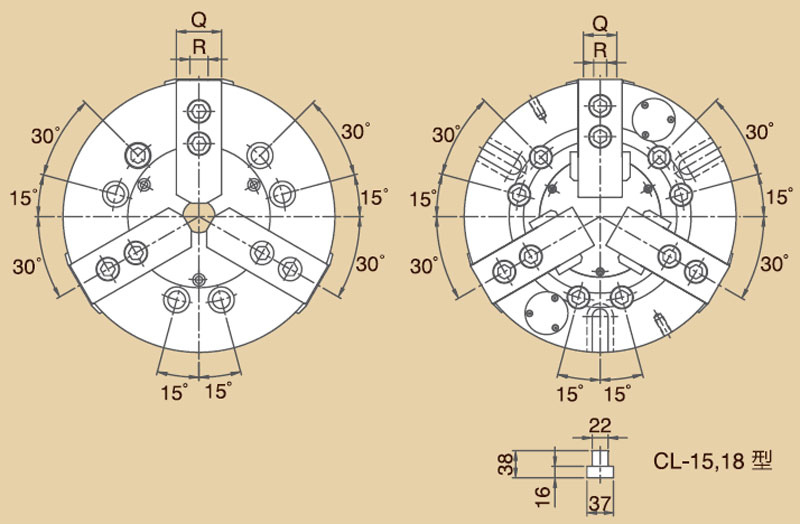

外觀結構圖

規格型號

型號 / 規格	主軸鼻端番號	A	B	C	D	E	E1	F	G	H	價格 RMB
型號 / 規格	主軸鼻端番號	A	B	(h6)	D	E	E1	F	G	H	價格 RMB
CL-05	A₂-4	135	55	80	63.513	-	-	7	-	100	立即詢價
CL-06	A₂-5	165	74	140	82.563	15	-	5	116	105	立即詢價
CL-08	A₂-6(A₂-5)	210	85	170	106.38	17	23	5	150	133	立即詢價
CL-10	A₂-8(A₂-6)	254	89	220	139.72	18	28	5	190	171	立即詢價
CL-12	A₂-8	304	106	220	139.72	18	-	6	190	171	立即詢價
CL-15	A₂-11	381	114	300	196.87	22	-	6	260	235	立即詢價
CL-18	A₂-11	450	114	300	196.87	22	-	6	260	235	立即詢價

型號 / 規格	J	K	L	M	N max.	N min.	O max.	O min.	P max.	P min.	Q	R	S	T
CL-05	-	3-M8×1.25P	14	14	30.4	27.2	17.1	9.6	9	-6	25	10	35	2
CL-06	21	6-M10×1.5P	14	20	37.8	33.25	15.1	9.1	101.5	82	31	12	36	4
CL-08	25	6-M12×1.75P	18	25	46.3	41.9	22.1	10.1	127	106	35	14	36	5
CL-10	34	6-M16×2P	25	30	51.4	47	30.6	9.6	158	133	40	16	36	5
CL-12	34	6-M16×2P	25	30	60.7	55.45	48.6	12.6	163	133	50	18	36	5
CL-15	-	6-M20×2.5P	32	43	69.05	60.97	58.05	40.05	104	69	62	26	55	7
CL-18	-	6-M20×2.5P	32	43	99.46	91.38	58.05	40.05	92	57	62	26	55	7

型號 / 規格	X	Y	柱塞行程	爪行程(直徑)	最高回轉速	最大拉力	最大靜夾持力	最大設定油壓壓力	凈重 (kg)	搭配油壓缸	夾持范圍
型號 / 規格	X	Y	(mm)	mm	r.p.m (min^-1)	kgf (KN)	kgf (KN)	kgf/cm² (Mpa)	凈重 (kg)	缸型號	夾持范圍
CL-05	62	-	15	6.4	5500	800 (7.8)	2450 (24)	25 (2.5)	6	L0815	?8~?135
CL-06	73	-	20	8.5	5000	1730 (17)	5200 (51)	25 (2.5)	11.4	L1020(L1020R)	?18~?165
CL-08	95	104.8	21	8.8	4600	2440 (24)	7440 (73)	25 (2.5)	21.9	L1225(L1225R)	?12~?210
CL-10	110	133.4	25	8.8	4000	2850 (28)	10810 (106)	29 (2.8)	33.4	L1225(L1225R)	?16~?254
CL-12	129	-	30	10.5	3200	4080 (40)	15500 (152)	29 (2.8)	58.5	L1530(L1530R)	?18~?304
CL-15	165	-	35	16	3000	8260 (81)	25290 (248)	32 (3.1)	100.6	L2035(L2035R)	?68~?381
CL-18	165	-	35	16	2700	8260 (81)	25290 (248)	32 (3.1)	134.3	L2035(L2035R)	?100~?450
