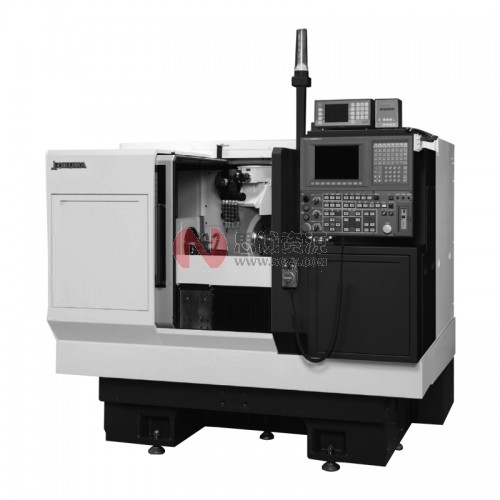

CNC外圓磨床

?

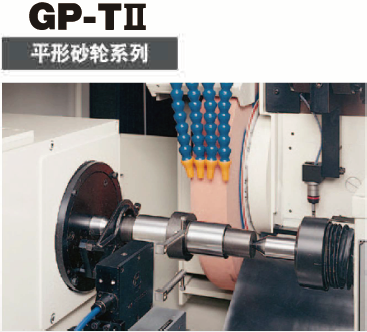

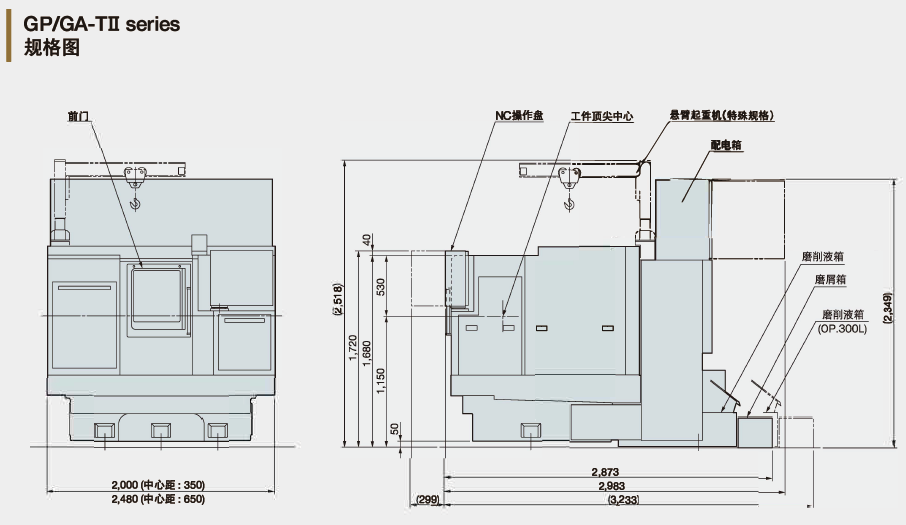

GP-TII 平形砂輪系列／ GA-TII 角度砂輪系列

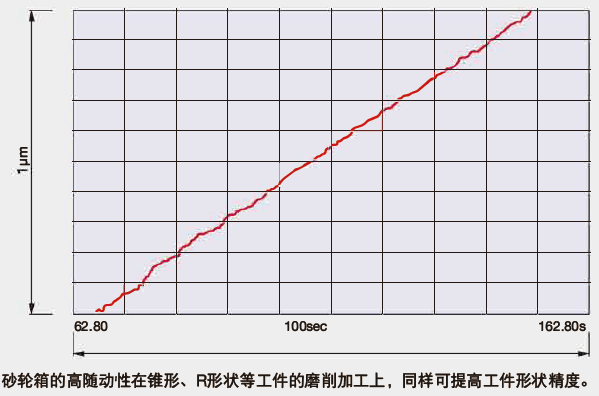

．采用PFCII

?

．提高快速進給速度

．縮短尾架動作時間

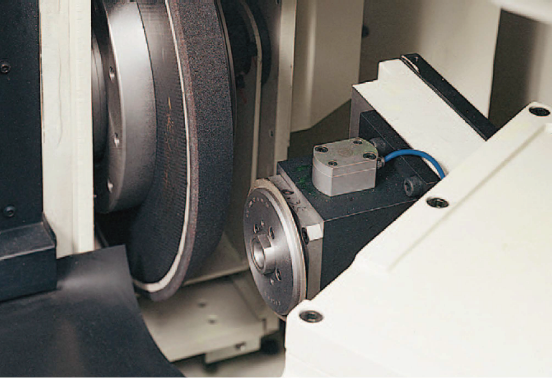

．裝料／卸載中修整砂輪（配置裝料器的機床） ．通過AE傳感器縮短非切削時間（特殊規格）

．砂輪電機功率MAX15kw（特殊規格）

?

．寬大的V滑動導軌結構

．砂輪線速度60m/sec（特殊規格）， 120m/sec（特殊規格）

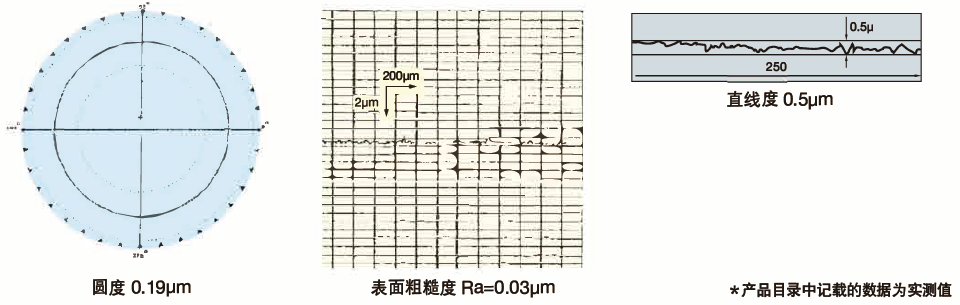

可進行重磨削和高精度加工的基礎技術

?

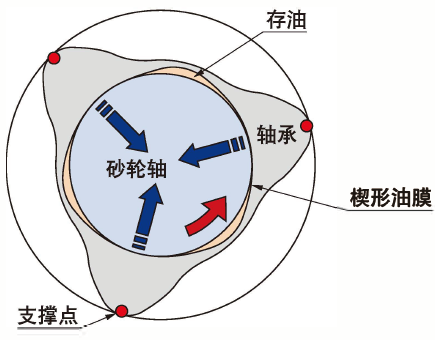

I非正圓滑動軸承砂輪軸

兼顧重磨削和高精度加工， 加工時間縮短

通過利用動壓軸承結構使砂輪軸旋轉， 保持軸承內部發生的模形油膜壓力。以無可匹敵的保持力為1噸的強度實現重磨削。砂輪旋轉精度為0.01μm以下， 實現高精度磨削。砂輪軸不與金屬接觸， 可半永久性維持其性能。

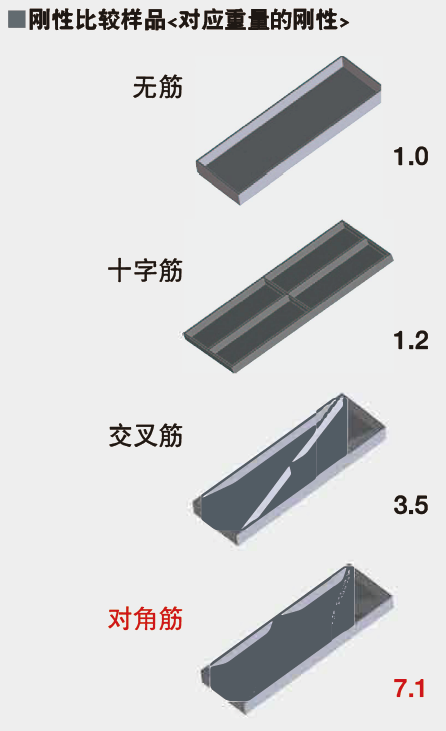

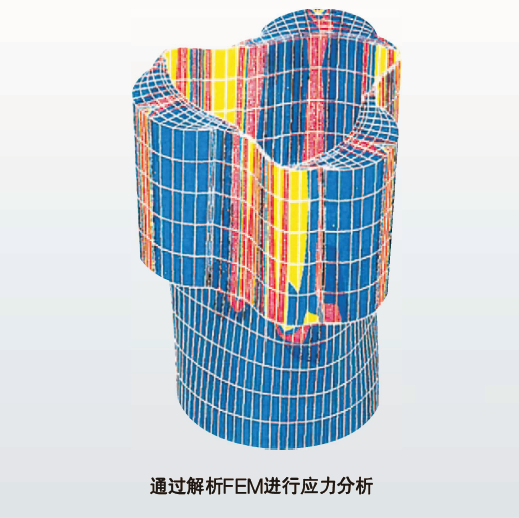

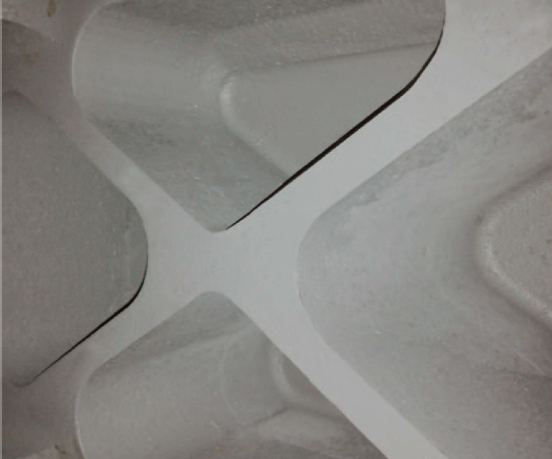

對角筋結構床身

?

床身具有充分的厚度， 配置多數三角筋， 形成高剛性結構， 即使追加加工條件也可進行穩定的加工提高生產率。

進一步提高易使用性

?

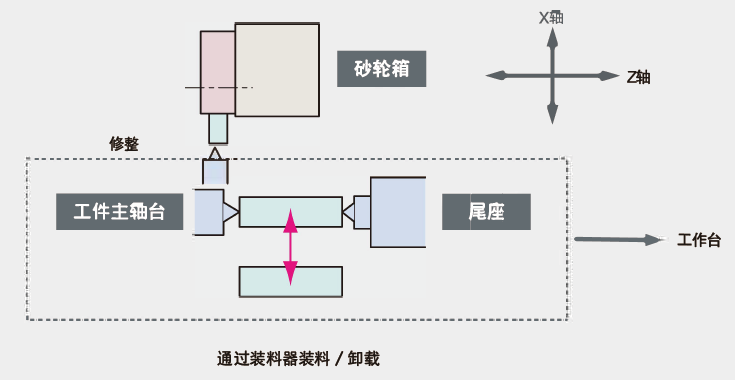

可進行工件裝料／卸載中修整砂輪

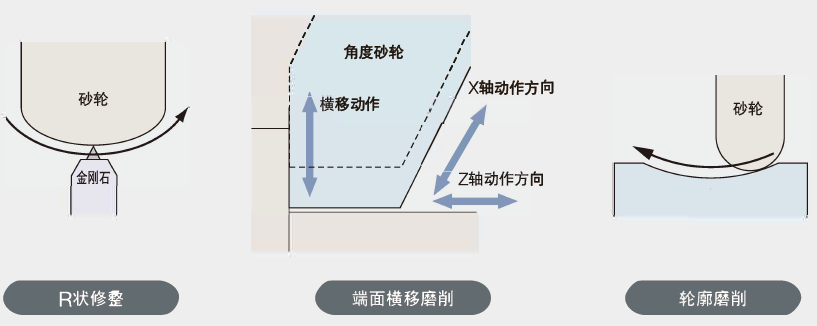

由于X、Z砂輪箱可橫移，在不移動工作臺上的加工件的情況下，可在裝料器實施裝卸料的過程中完成修整，縮短了循環周期 。

·減少工件、金剛石原點的按鍵操作次數

?

．與舊機型比較減少l:,.70％以上

·整體防護罩標準

．有效抑制冷卻液的飛濺以及噪音， 營造安靜舒適的工廠環境。

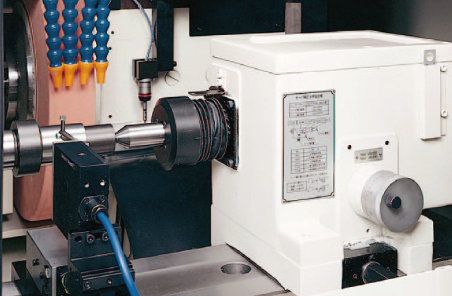

·配置手動錐度補償功能的尾架

．可輕松調整伴隨尾架移動所產生的錐度變化。

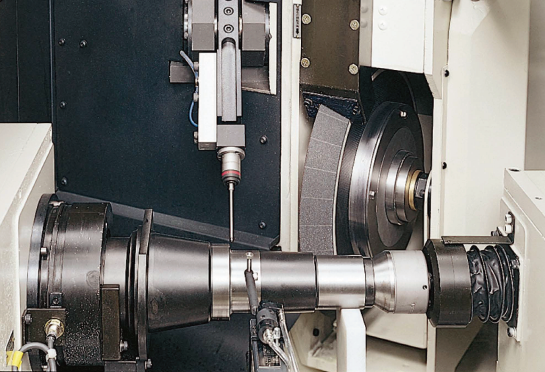

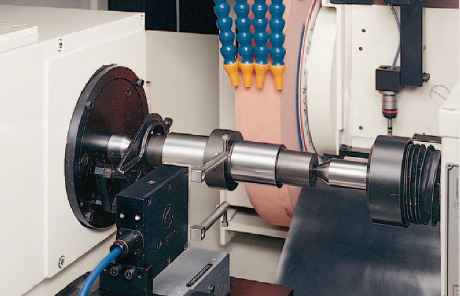

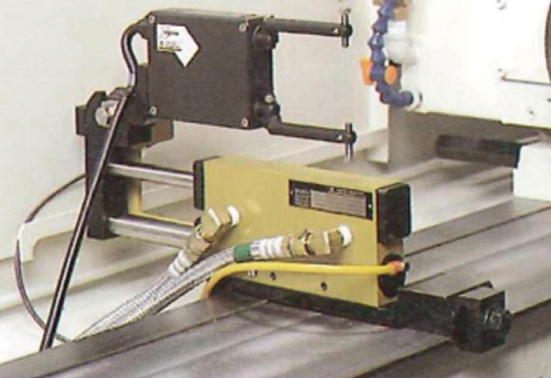

■NC床身工具臺（特殊規格）

在砂輪橫移型磨床的工作臺近端縱向，設置具備NC定位功能的工具臺， 并安裝尺寸測噩裝置后，可實現在任意位置上的直徑測量。適用千多層工件加工時尺寸測量裝置的運用。

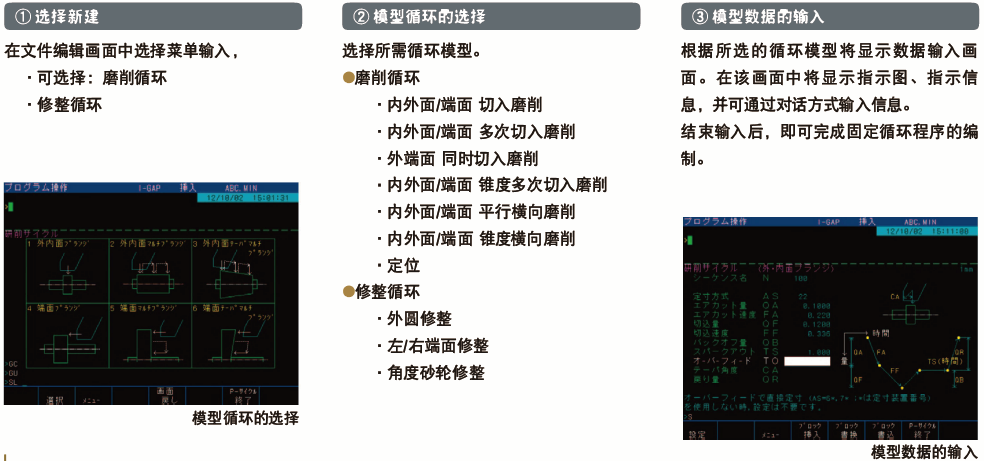

·模型循環功能

?

在菜單界面中選擇所需固定循環，并按照指示圖通過對話方式設定數據，即能簡單實現固定循環程序的編制。

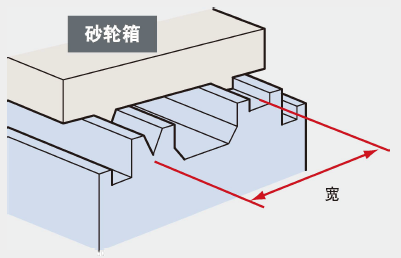

·寬大的V滑動導軌結構

?

重磨削時，寬V平導軌可充分支撐砂輪箱承受的磨削負載。

．砂輪箱電機功率

從標準7.5kW，根據工件要求最大可支持15kW。

．砂輪線速度

根據用戶要求的循環周期，從標準45m/sec，到60m/sec，最高可支持120m/sec（砂輪直徑為0405mm，使用砂輪為CBN砂輪）。

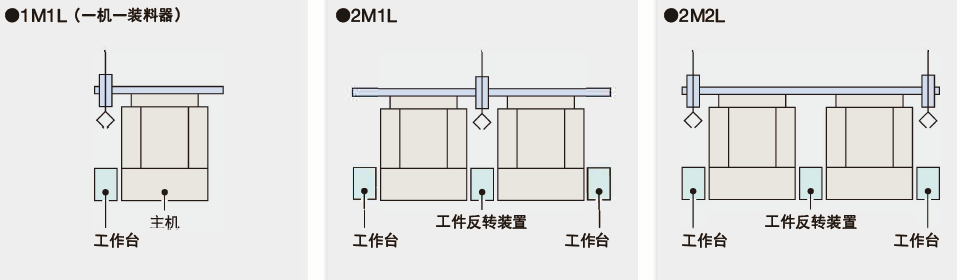

對應裝料器簡單

?

因工件位置固定，為此對應裝料器簡單。

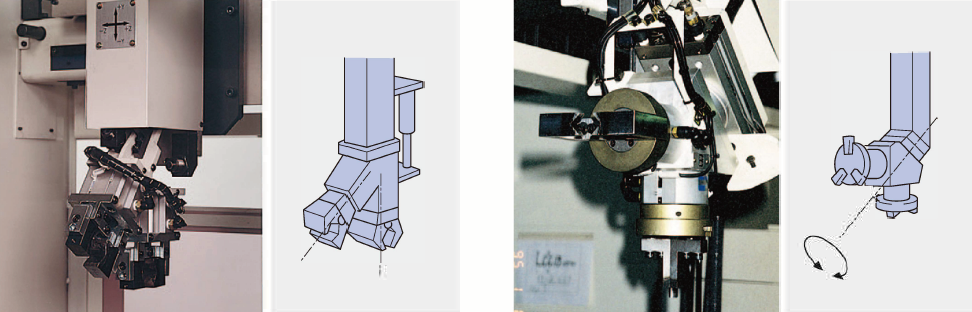

·搖擺式雙卡爪

?

．適用千軸類工件加工

．工件直徑065mm

．工件長度200mm

．工件重量3kgx2個

．回轉旋轉式雙卡爪

?

·適用千卡盤類工件加工

．工件直徑0120mm

．工件長度60mm

．工件重量3kgx2個

·砂輪箱

?

．砂輪軸電機7.5kW

變頻器驅動

.15kW（特殊規格）

·工件主軸臺MT No.4

?

．固定主軸臺

．固定／旋轉切換式主軸臺(MT No.5)

．裝卡主軸臺(MT No.6)

尾架 MT No.4

?

．行程50mm

．手動錐度補償量00.08mm

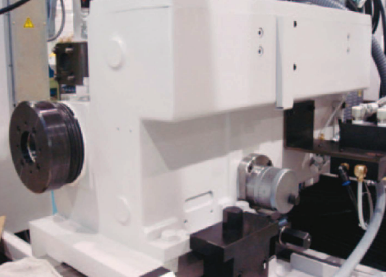

．定壓（超長行程）尾架

(MT No.5)行程170mm（特殊規格）

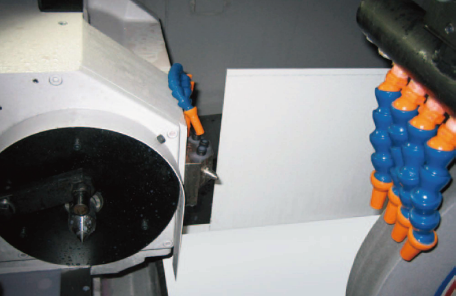

砂輪修整器

?

?安裝工件主軸臺后部

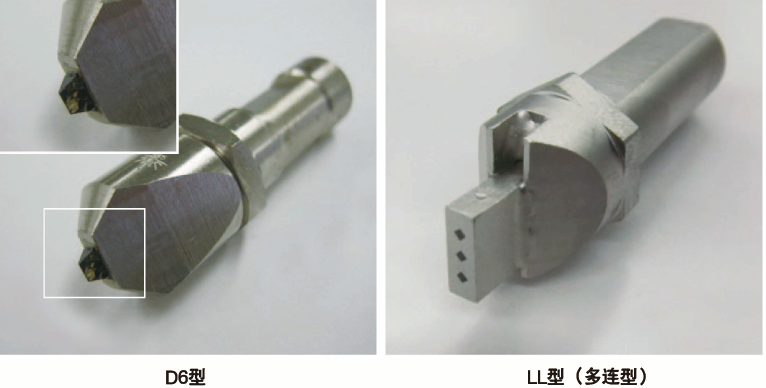

?金剛石刀具

單點D-5（特殊規格）

?D-6、LL型（多石型）、旋轉修整器（特殊規格）

工件長度發生變化時， 標準尾架必須移動尾架自身的位置以迎合工件， 但同樣情況下加工多種長度的工件時， 該尾架配置可通過內置絕對值光柵尺確定、判別尾架軸的位置， 支持工件長度差100mm以內無需移動尾架而保持固定的支撐力。行程170mm。

?

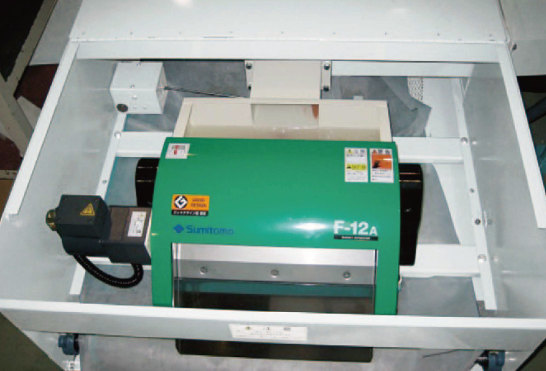

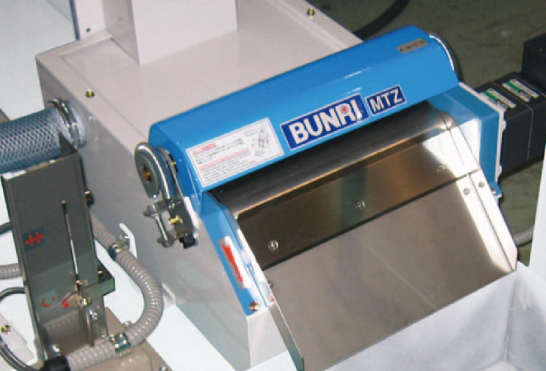

將磨屑排出機外。標準配置僅采用磁性分離器（鐵素體磁鐵），

?

但針對磁性較弱的SKD、SCM材料， 則同時使用過濾紙式或者強力型（稀土類）磁性分離器較有效。

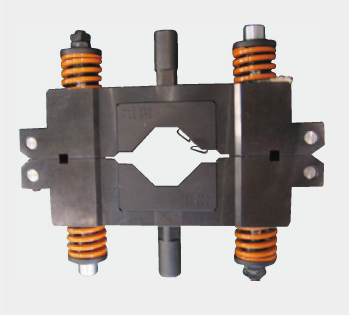

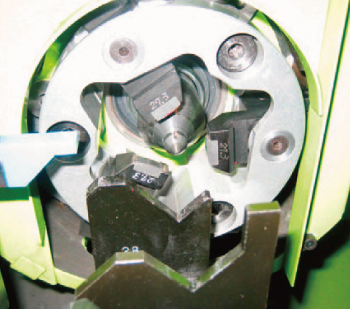

凸輪形狀的卡爪與工件的接觸面較大， 屬于卡緊力較強的卡爪， 甚至造成磨削負載的增加。

?

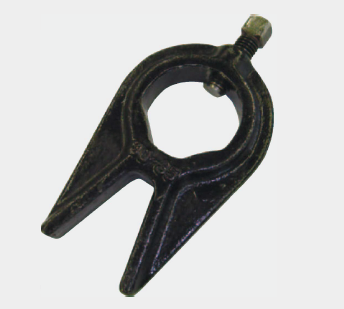

用螺栓卡緊工件， 并用銷子固定住V型部位后驅動。

?

（僅手動機對應）

該配置通過持續向尺寸測量裝置注水， 將熱位移控制到最小限度。

?

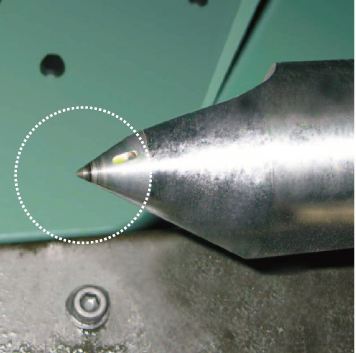

持續潤滑， 控制頂尖和工件中心孔之間的磨耗及升溫發熱。

?
