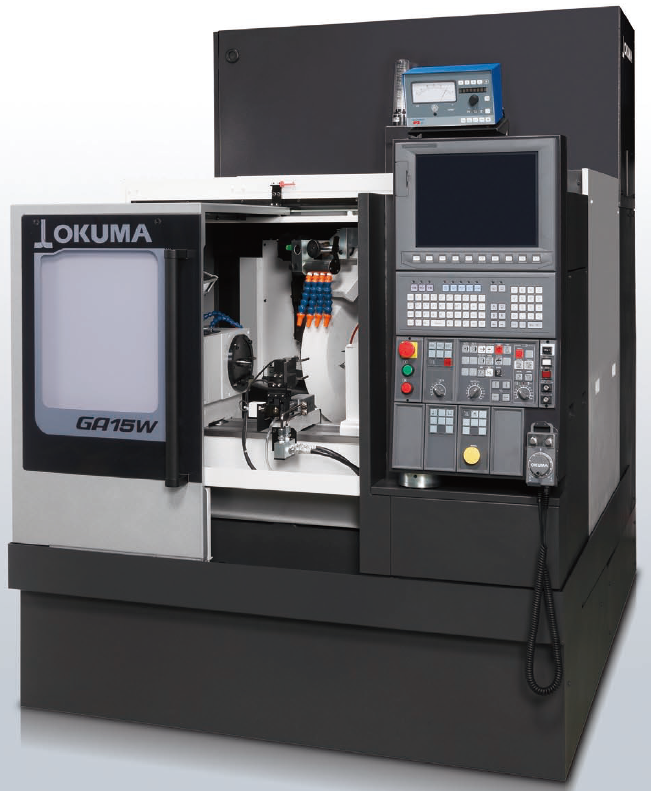

操作簡單，最適于批量加工的緊湊型磨床

?

GPW/GAW系列搭載全新OSP-P300G，非專業人員也能輕松操作機床。

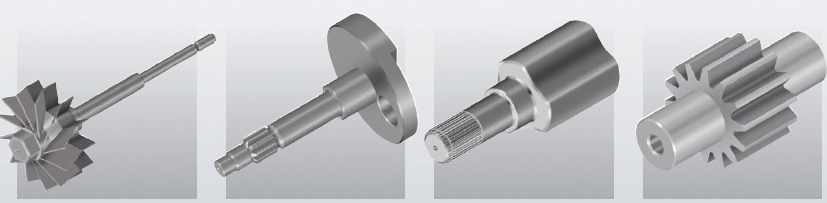

以穩定的高精度磨削用于汽車和摩托車、液壓設備、家電等的小型零部件。

緊湊型磨床專門加工小型工件，實現高精度批量生產加工。

機身緊湊，節省空間

?

采用砂輪箱橫移構造，實現機床寬度1,550mm的緊湊機身，致力于節省空間?？煽s短操作員和自動化機器的作業距離，提高工作效率。

新開發的OSP-P300G操作性出眾

?

OSP-P300G能徹底分析操作員的操作工序，實現了以操作員為核心的操作性。初學者也可輕松上手進行操作，大幅度提高作業效率。

挑戰制造極限兼?zhèn)涓呔燃庸ず透咝首鳂I(yè)兩大優勢

?

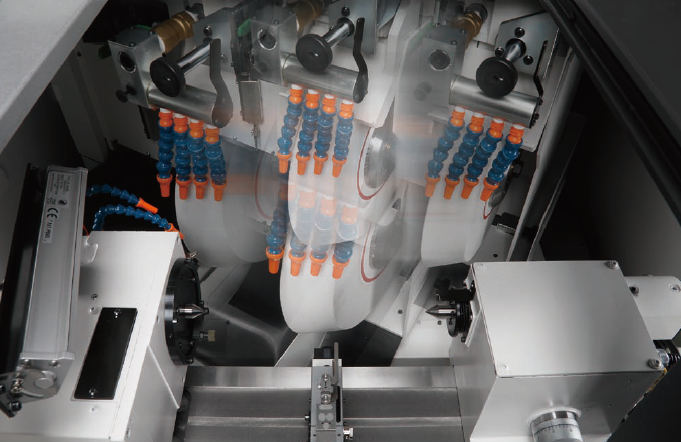

采用砂輪橫移構造，實現空間節省

?

砂輪橫移構造與工作臺橫移構造相比，需要堅固的基礎結構。OKUMA的高剛性技術可滿足這些條件，以砂輪橫移構造，實現了緊湊機身。

?

便利性卓越的設計，支持自動化操作

?

正面防護門上方開口，可應對各種機械手形式。此外，節省空間的設計在組建生產線時具有靈活性，有利于進一步實現自動化。

?

機床各部位的技術確保提高加工精度

?

將冷卻液的影響控制到最小的接油盤結構及精心研磨的V平滑動面使其確保高隨動性等，依靠機床各部位的每一項技術，實現加工精度的進一步提高。

?

振刀控制功能保持穩定的加工精度

?

機床采用了能夠自動改變砂輪轉速、控制再生型振刀的“振刀控制功能”。可長期保持穩定的加工精度。

?

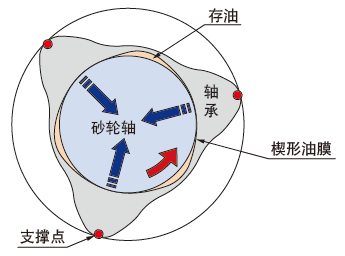

動壓結構的非等圓滑動軸承砂輪軸，通過砂輪軸旋轉時產生的楔形油膜壓力支撐砂輪軸。除了擁有重達1t的支撐力，還可將砂輪旋轉精度控制在0.01m以下，因此不僅能夠完成重磨削，同時還能實現高精度磨削。另外，由于砂輪軸不接觸金屬，因此原則上其性能可永久得到保持。

?

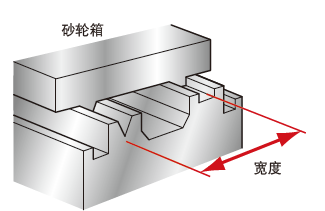

通過采用寬大的V平導軌，保持高加工效率

?

采用擴大了工作臺導軌V平間距的寬大型V平導軌。提高工件的支撐剛性，為5.5（特殊規格7.5）kW的大功率磨削提供助力。寬大型V平導軌可支撐重磨削時砂輪箱承受的磨削負荷，保持高加工效率。

?

頂級高速軸進給，縮短加工時間

?

其他無法趕超的高隨動性結構實現X軸?30m/min、Z軸20m/min的高速軸進給。

?

致力于縮短非磨削時間，提高加工效率。

●X軸快速進給:?30m/min

?

●Z軸快速進給:20m/min

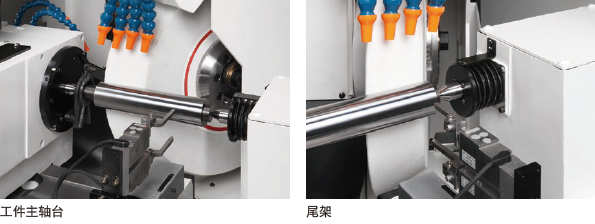

通過采用附帶手動錐度補償功能的尾架，減輕調整錐度變化的負擔

?

簡單操作

?

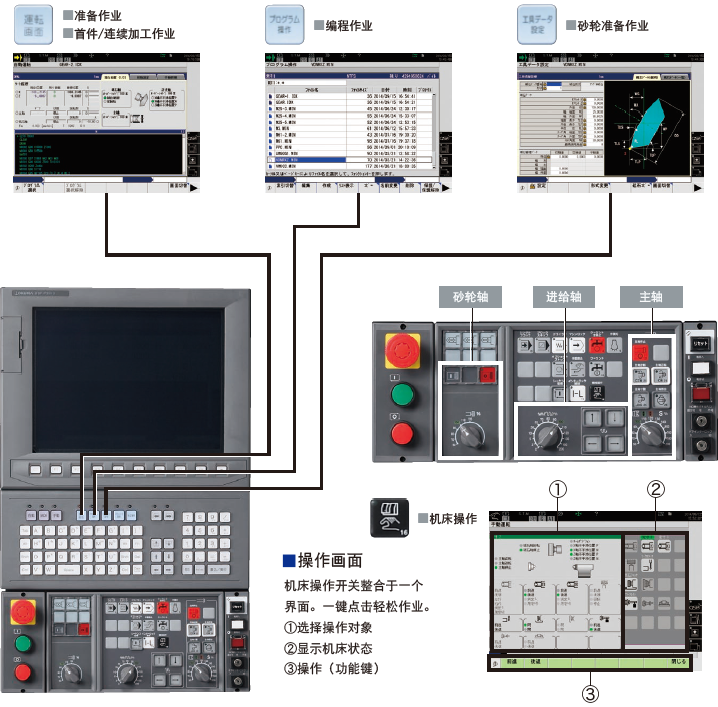

■操作畫面

正是機床廠家制作的CNC實現了“簡單操作”。

徹底研究機床操作人員的作業方式，以便遵循操作人員的思路形成流暢的操作步驟，據此無論是熟練工還是初學者都可穩步操作機床。想看的、要做的均可在1個作業畫面中完成的“1個畫面操作”首先按下3個鍵中的任意一個，選擇作業畫面。接下來便可利用畫面點觸或功能鍵選擇想看的、要做的內容，并實施作業。

在運轉界面進行自動運轉、準備作業等。在操作面板上點擊“運轉界面”鍵，或者點擊自動/MDI模式鍵，顯示運轉界面。根據使用用途不同,可切換到當前位置表/工裝設置表/手動磨削表。

?

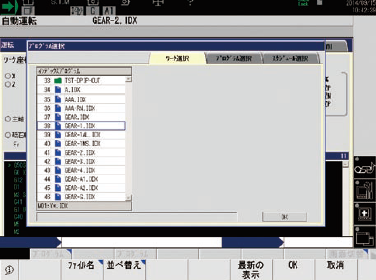

在運轉界面的當前位置表，不但能顯示當前位置，還可通過功能鍵實現工件選擇/程序選擇/日程選擇。

?

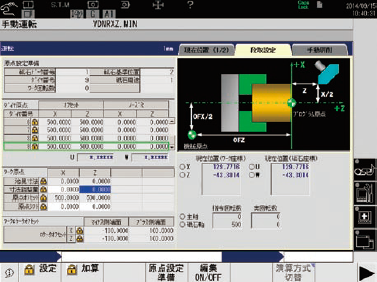

在運轉界面的工裝設置表，可顯示符合目的的向?qū)D及各種坐標值等。為了最大限度減少畫面切換，運轉條件選擇/金剛石原點/原點補償/原點切換/工件定位補償量的設定均可在1個界面上實現。

?

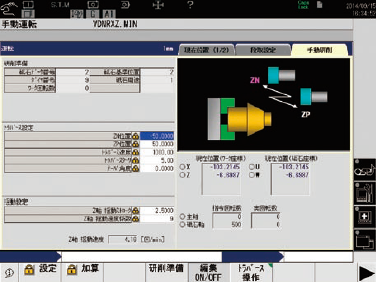

運轉界面的手動磨削頁，可顯示使用砂輪、主軸轉速，橫移運轉、搖動操作的設定參數。為了最大限度減少畫面切換，將手動操作相關操作/設定項目整合于1個界面。

?

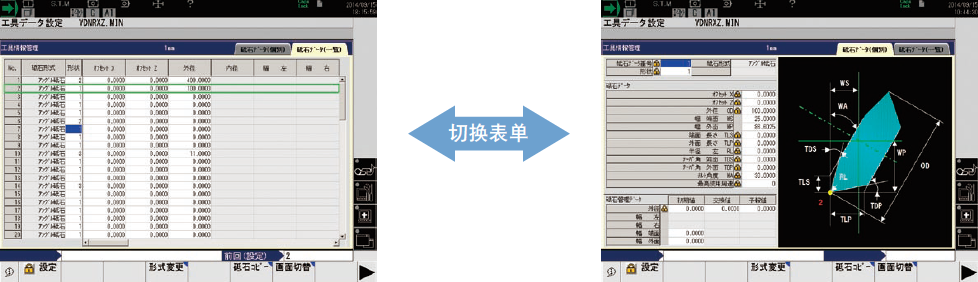

通過刀具數據設定管理砂輪數據信息。點擊操作面板的“刀具數據設定”鍵，顯示砂輪數據設定。

?

在設置界面上可顯示已登錄砂輪數據的一覽畫面和每個砂輪的單獨畫面。

GPW/GAW series

?

規格圖
