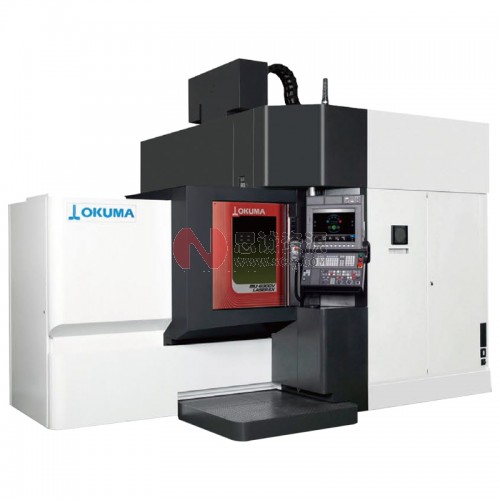

自營日本大隈_OKUMA次世代型超級復合加工中心LASER EX series MU-5000V/6300V/8000V

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: OKUMA(大隈)

產品分類: 加工中心

型號: G61D66BD336820

單位

配送倉庫: 國內倉庫

貨期

產品亮點: 日本大隈_OKUMA次世代型超級復合加工中心LASER EX series MU-5000V/6300V/8000V

數量: - +

產品樣本

日本大隈_OKUMA次世代型超級復合加工中心LASER EX series MU-5000V/6300V/8000V.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

OKUMA(大隈)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

日本大隈_OKUMA次世代型超級復合加工中心LASER EX series MU-5000V/6300V/8000V

超級復合加工中心

超越切削加工機范疇的智能工廠化核心機床

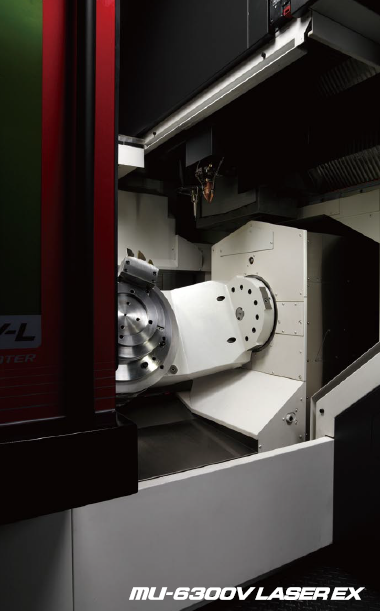

次世代型超級復合加工中心

OKUMA開發了新一代“制造業革命”的核心智能機床LASER EX系列。

這是超越切削加工和磨削加工范疇的，應用從最先進的激光技術的

金屬激光成型和表面處理到可進行精密淬火的世界首創的超級復合加工中心。

對應多種工件尺寸和形狀

5軸控制加工中心MU-V系列、

復合加工機MULTU S U系列同時問世

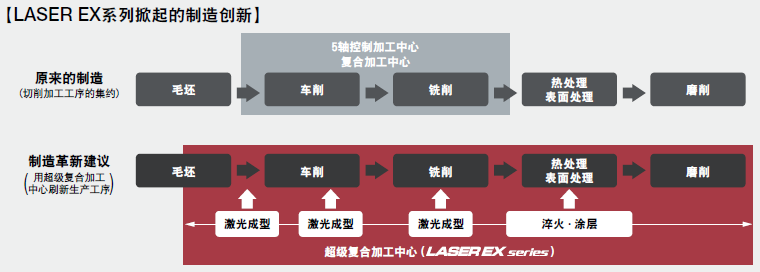

超越切削加工機的范疇，集約金屬加工的所有工序

將激光加工技術融為一體的超級復合加工中心 (LASER EX 系列) 融合了切削加工，激光成型，

淬火和表面處理，是一臺集約了從原料到成品的全部工序的工藝集約型機床

Laser Metal Deposition (LMD)

● 采用噴嘴粉末供給，通過激光與基材熔化結合

● 可實現不同材料間的復合化和多層化

● 可實現3維成型，修補，表面處理

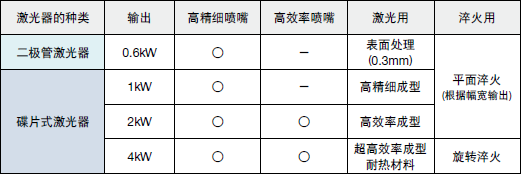

激光輸出功率

■應用于0.6 ～ 4kW的產品問世

■ 粉體材料● 不銹鋼● 鎳基合金(鉻鎳鐵合金625，718)● 碳化鎢復合材料● 鈦合金● 鈷鉻鉬合金● 司太立

● 工具鋼等

Laser Hardening (激光淬火)

● 通過激光照射加熱，自冷卻作用淬火

● 可進行局部淬火

● 相對于高頻淬火和火焰淬火應變低

實現了從高效率到高精細的精確控制

通過CNC控制器，自由控制從?0.4mm到?8.5mm無級改

變激光集光直徑的處理效率，根據加工狀態發揮最佳性能

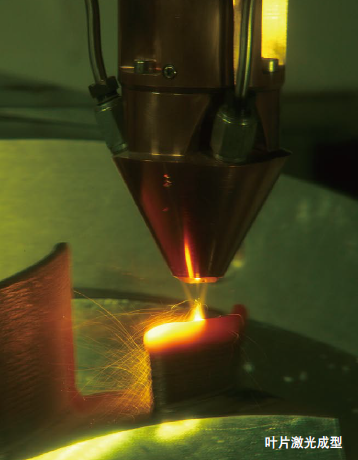

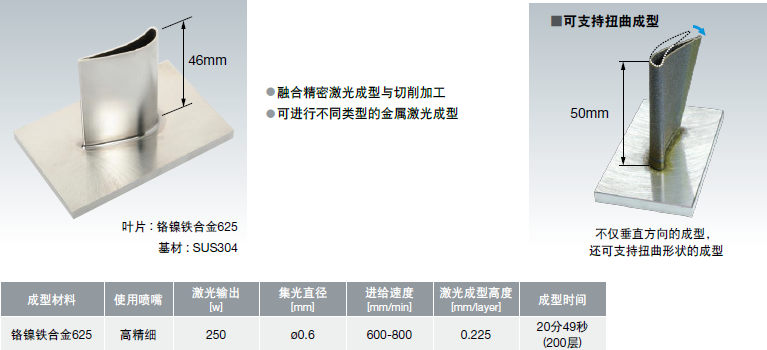

葉片形狀加工

采用高效率激光成型與高質量同步五軸加工的耐熱合金加工（鉻鎳鐵合金）

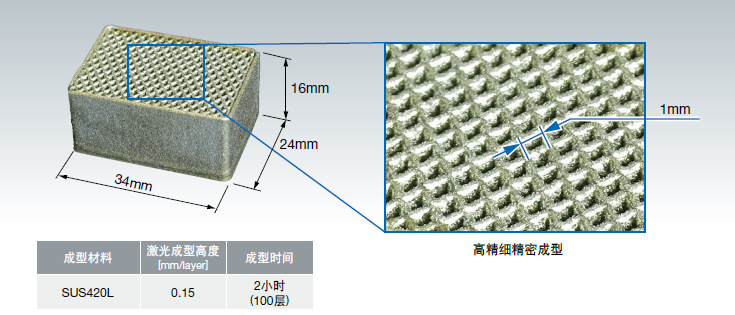

采用精密激光成型的嚙合加工

● 穩定的激光可實現均勻?qū)挾鹊某尚?/p>

● 實現1mm以下的高精細，超薄激光成型

采用激光應用技術，在廣泛的領域中進行生產創新

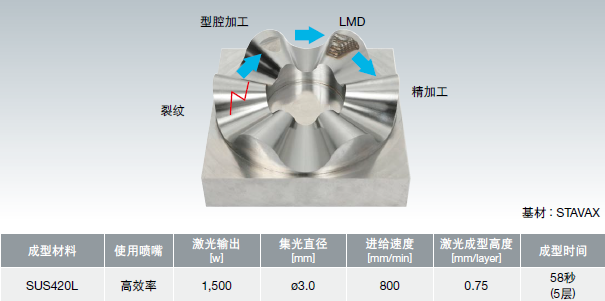

樹脂模具的修補加工

● 一臺即可完成從去除裂紋到精密切削的全部加工

● 同時對應難切削材料和高硬度材料

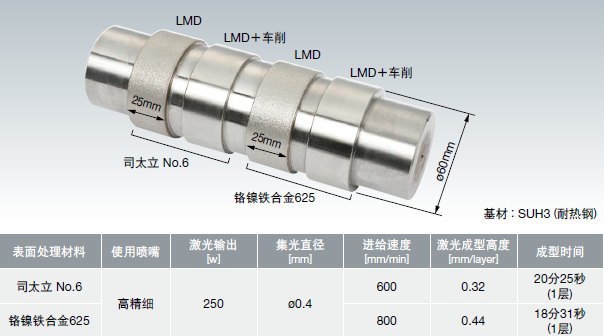

表面處理加工

● 集約均勻的表面處理和精切削工序

● 不需要噴砂等預處理

● 可切換多種表面處理材料

世界首創！集約熱處理工序

采用激光精密淬火，一臺即可完成從原材料到成品的加工

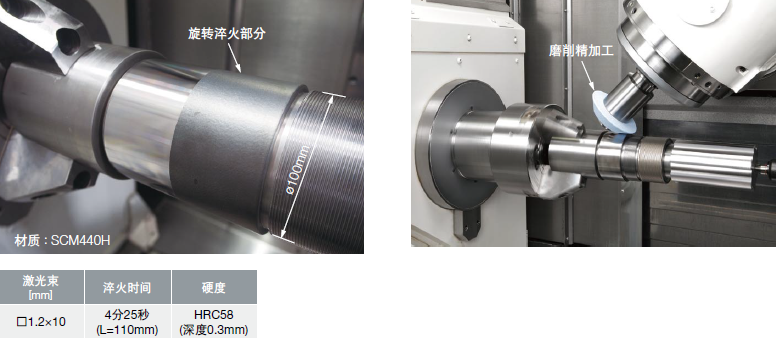

“旋轉淬火”與“磨削”的工序集約

● 無需更換工裝即可由一臺完成因熱處理工序而被分開的切削和磨削工序

● 采用高輸出穩定激光，在旋轉的同時進行等幅淬火。可均勻淬火外圓面，實現應變少的局部淬火

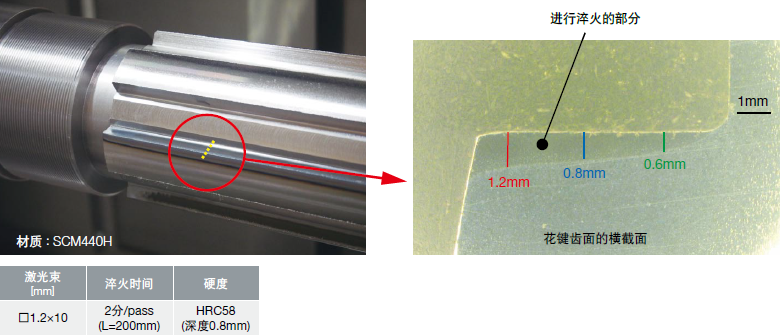

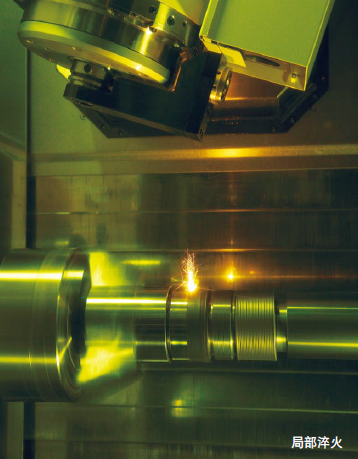

花鍵齒面的局部淬火

采用專用于淬火的光學系統，進行高效且均勻的等幅淬火

可滿足飛機關鍵零部件質量要求的世界最高水平的高可靠性和穩定性

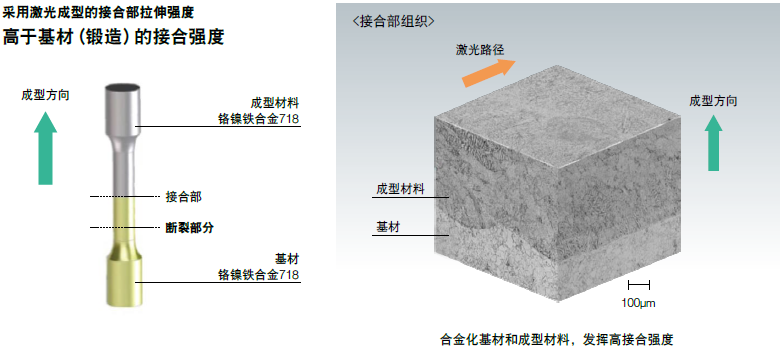

采用激光成型的接合部拉伸強度

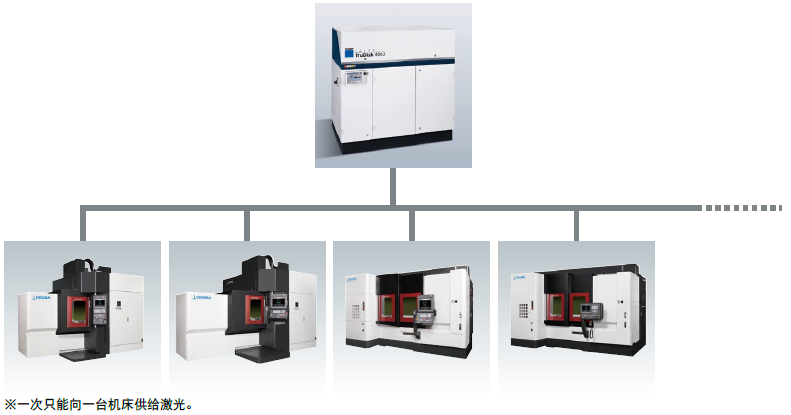

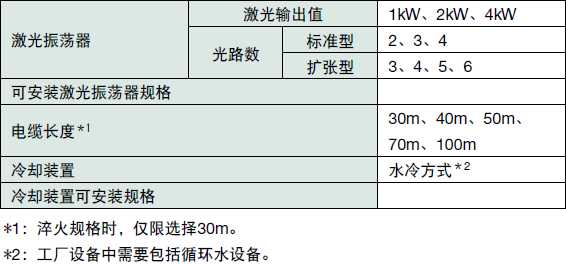

激光共享技術

一臺激光裝置最多可連接6臺（特殊規格）機床?？蓪?shí)現多臺共享昂貴的激光設備。

MU-V LASER EX系列機床規格

	項目	機種	MU-5000V LASER EX	MU-6300V LASER EX	MU-8000V LASER EX
移動量	Ｘ軸移動量	mm	800	925
	Ｙ軸移動量	mm	870
	Ｚ軸移動量	mm	600
	Ａ軸分度角度	度	120～＋90 (最小控制角度 0.0001)
	Ｃ軸控制角度	度	360 (最小控制角度 0.0001)
工作臺	工作臺尺寸	mm	?500	?630	?800
	最大工件尺寸	mm	?700×H500	?830×H550	?1,000×H550
	地面至工作臺上表面的距離	mm	1,140	1,150	1,210
	最大承載重量	kg	500	600	700
	車削加工轉速	min-1	1,000	800
主軸	主軸轉速 (復合加工主軸)	min-1	50～8,000
	主軸錐孔		HSK-A63
	主軸電機 (10分/連續)	kW	11/7.5
ATC	刀庫容量	把	32
機床尺寸	機床高度	mm	3,435	3,525	3,625
	占地面積 (腳踏臺除外)	mm	3,995×2,750	4,850×2,990	5,280×2,990
	機床重量	kg	5,280×2,990	17,600	18,500
數控裝置			OSP-P300SA

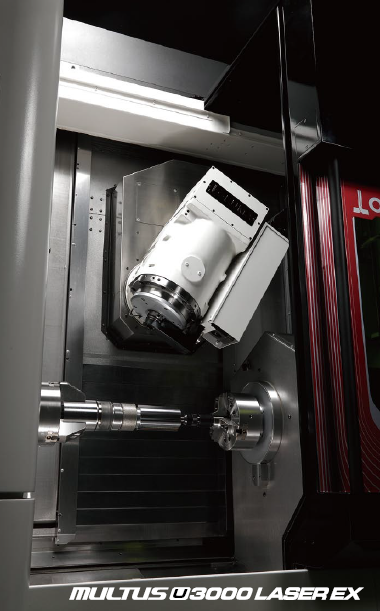

MULTUS U LASER EX系列機床規格

項目		單位	MULTUS U3000 LASER EX		MULTUS U4000 LASER EX
			1SW	2SW	1SW		2SW
			1500	1500	1500	2000	1500	2000
容量·能力	拖板上回轉直徑	mm	?650	上:?650、下:?320	?650		上:?650、下:?320
	中心距	mm	1,500		1,500	2,000	1,500	2,000
	最大加工直徑	mm	?650	上:?650、下:?320	?650		上:?650、下:?320
	最大加工長度	mm	1,000		1,000	1,500	1,000	1,500
移動量	X軸移動量※1	mm	645	上:645、下:235	695		上:695、下:235
	X軸移動量※1 上下	mm	1,100		1,100	1,600	1,100	1,600
			-	1,584	-		1,524	2,024
	Y軸移動量※1	mm	250 (±125)		300 (±150)
	W軸移動量	mm	1,594	1,584	1,554	2,054	1,524	2,024
	B軸分度角度	度	30～＋210 (最小控制角度 0.001)
	B軸分度角度	度	360 (最小控制角度 0.0001)
主主軸	主軸轉速	min-1	50～5,000		45～4,200
	主主軸用電機	kW	22/15 (30分/連續)		22/15 (30分/連續)
對向主軸	主軸轉速	min-1	50～5,000	38～5,000	45～4,200		38～3,800
	對向主軸用電機	kW	22/15 (30分/連續)	22/15 (20分/連續)	22/15 (30分/連續)		22/15 (20分/連續)
刀架 (刀具主軸)	刀架形式		H1	上:H1、下:V12	H1		上:H1、下:V12
	刀架的刀具安裝把數		L、M公用1把	上:L、M公用1把下:12把	L、M公用1把		上:L、M公用1把下:12把
	旋轉刀具主軸轉速	min-1	50～12,000
	旋轉刀具主軸電機	kW	22/15/11 (3分/15分/連續)
ATC	刀庫容量	把	40
機床尺寸	機床高度	mm	2,955	3,030	2,955		3,030
	占地面積 (腳踏臺除外)	mm	5,425×2,995	5,425×3,082	5,425×2,995	6,175×2,995	5,425×3,082	6,175×3,082
	機床重量	kg	6,175×3,082	17,500	17,000	19,000	18,000	20,000
數控裝置			OSP-P300SA

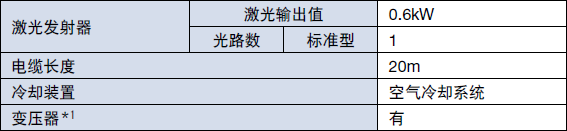

LASER EX系列標準規格、標準附件

■LASER EX系列特殊規格、特殊附件

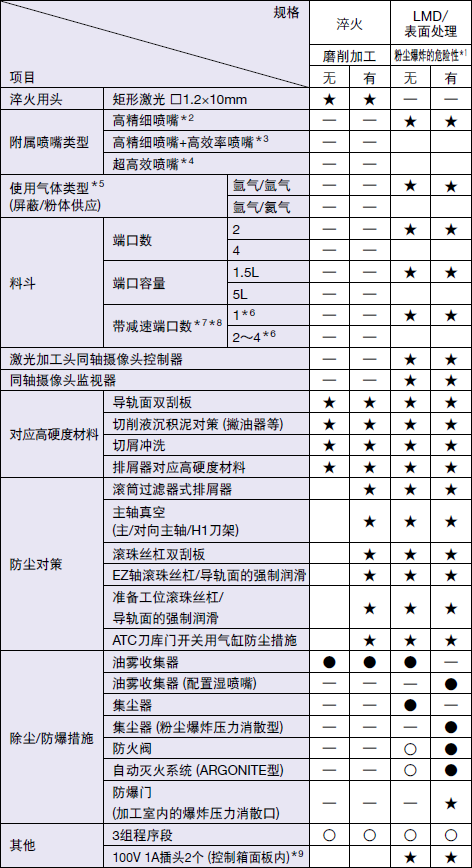

■MU-V LASER EX系列特殊規格、特殊附件

* 1：有關粉塵爆炸的危險，請進行技術咨詢。請向我公司咨詢。

* 2：激光輸出1kW以下可使用高精細噴嘴。

* 3：激光輸出3kW以下可使用高效率噴嘴。

* 4：激光輸出4kW以下可使用超高效率噴嘴。

* 5：需要預防成型材料的氧化時，請選擇氬氣/氦氣。

* 6：選擇的端口數內包括帶減速的端口數。

　　如果未指定，2個端口時為第1端口，4個端口時為第2端口。

* 7：帶減速時，為0.01旋轉控制，最高轉速為3min-1。

* 8：無減速時，為0.1旋轉控制，最高轉速為6min-1。

* 9：激光加工頭同軸攝像頭控制器使用同軸攝像頭用監視器。

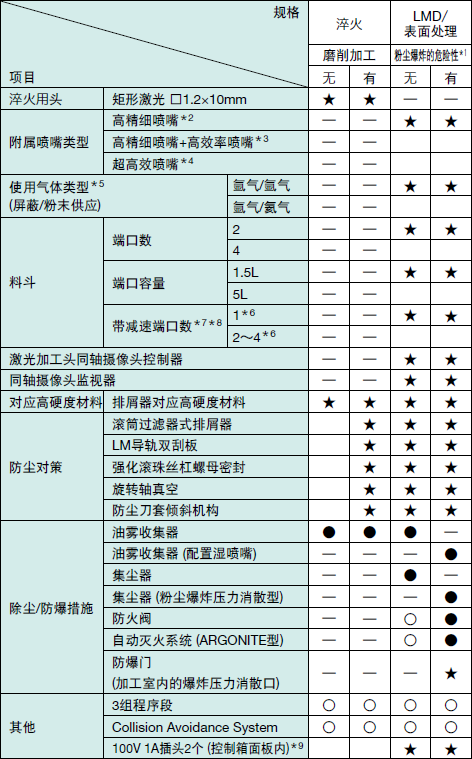

■MULTUS U LASER EX系列特殊規格、特殊附件

：組件規格，●：所需規格，○：推薦規格，—：不能選擇

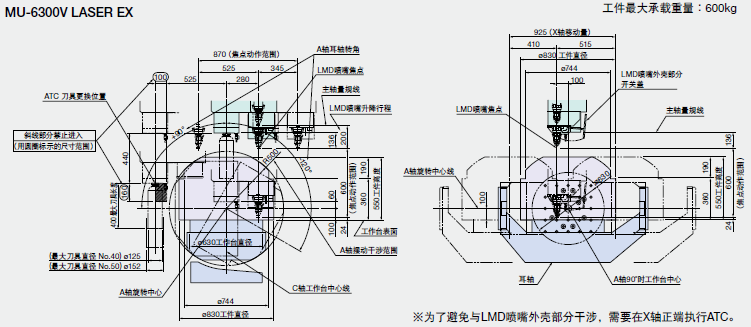

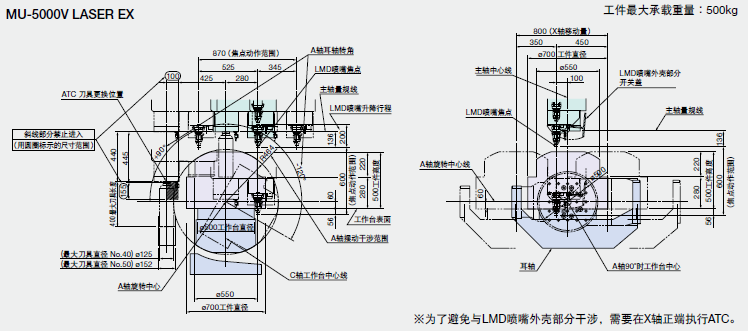

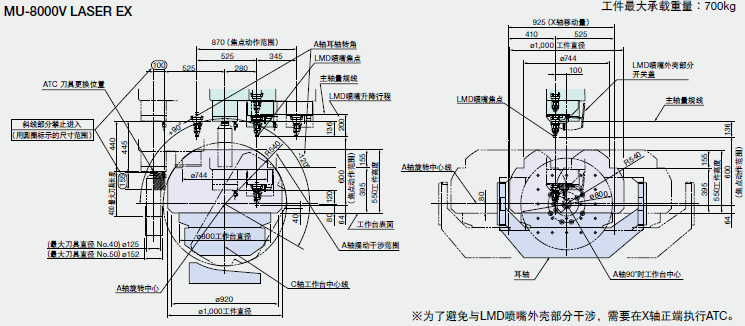

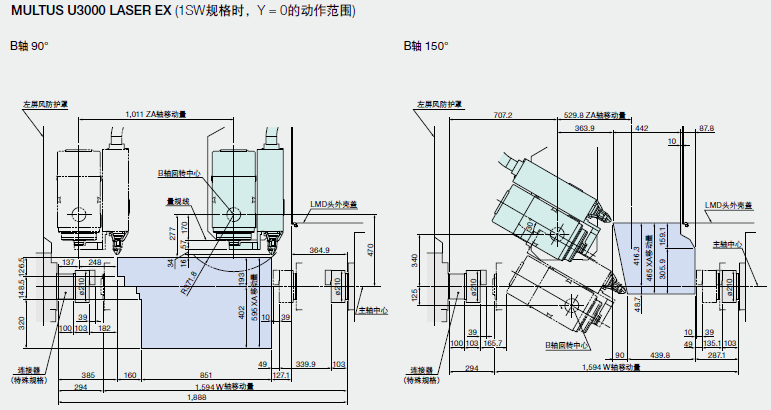

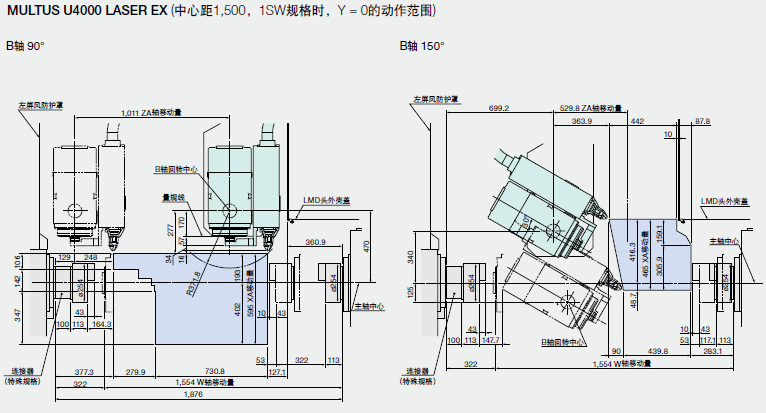

動作范圍圖

■動作范圍圖


