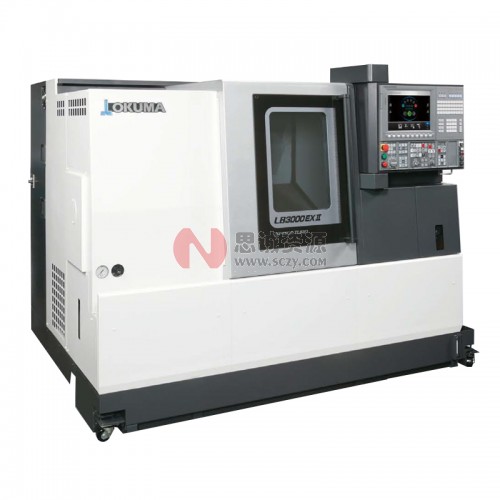

自營日本大隈_OKUMA單刀架數控車床LB3000EXⅡ

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: OKUMA(大隈)

產品分類: 加工中心

型號: G628493B2E2FAF

單位

配送倉庫: 國內倉庫

貨期

產品亮點: 單刀架數控車床LB3000EXⅡ

數量: - +

產品樣本

日本大隈_OKUMA單刀架數控車床LB3000EXⅡ.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

OKUMA(大隈)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

單刀架數控車床LB3000EXⅡ

優化標準機床

高品位

●應用Thermo-Friendly Concept

●傾斜箱式床身結構

高剛性·高速度

●搭載全新大功率、高扭矩電機

●更大更快的主軸

●大通孔直徑和更廣泛的工作范圍

多彩

●豐富的規格配置

●NC尾座標準裝置

簡單操作

●新一代智能化CNC

高精度規格

保證高尺寸穩定性的加工

具有空前尺寸穩定性的

Thermo-Friendly Concept

采用我公司獨特的機床設計和熱位移控制技術，Okuma的Thermo-Friendly Concept應用于所有機型以確保非凡的加工精度。卓越的長時間連續運行的尺寸穩定性，多任務、副主軸的前后面加工，甚至于無需麻煩的補償或熱機而進行Y軸加工。

具有與眾不同的結構和剛性的傾斜箱式床身結構

傾斜箱式床身結構的進一步發展已經被高度地贊揚成SPACE TURN系列中的“OKUMA式堅固結構”。位于箱式床身上的主要單元床頭箱和刀架的優化放置，確保卓越的熱穩定性和高剛性。即使強力切削，也能夠體現穩定的加工精度。

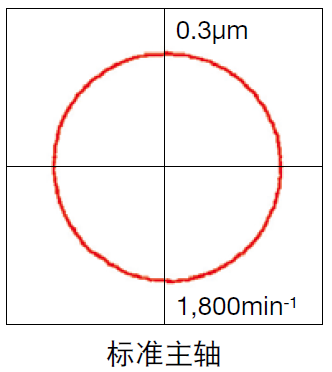

圓度(加工實例)

●標準主軸

0.3μm/1,800min-1

●副主軸

0.3μm/4,000min-1

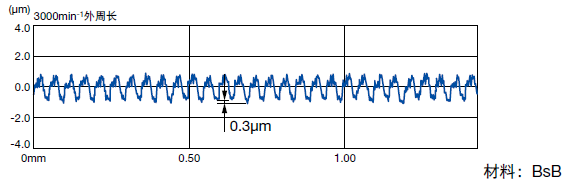

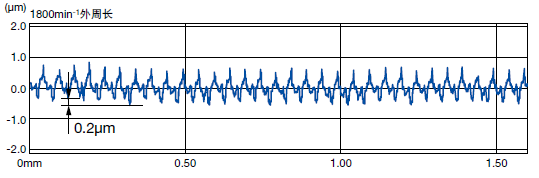

表面粗糙度[刀尖的均一性](加工實例)

●標準主軸

0.2μm/1,800min-1

●副主軸

0.3μm/3,000min-1

通過大功率電機和更快的機械運動大大縮短了加工時間

強力主軸電機使

車削能力達到4.4mm2

主軸軸承內徑高達?120，可對應各種大小工件，搭載廣域型強力電機，可達到4.4mm2的車削能力。實現從重切削到穩定高精度加工的需求。

內置大隈獨立研制的高工率廣域型強力電機，因為不存在齒輪與皮帶，所以不會產生振動與彎曲，實現不會振刀的穩定加工。

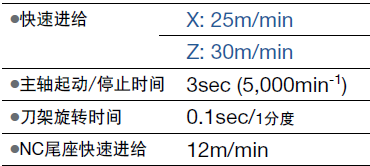

更高速的機械運動縮短了運行時間

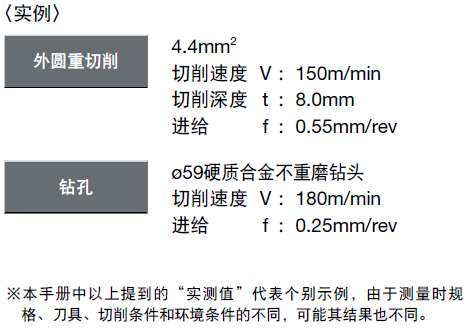

車削加工能力　4.4mm2

(工件材料　S45C)

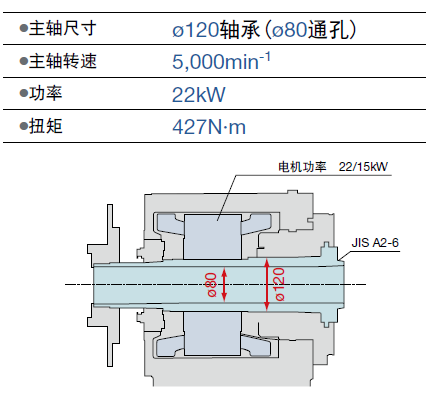

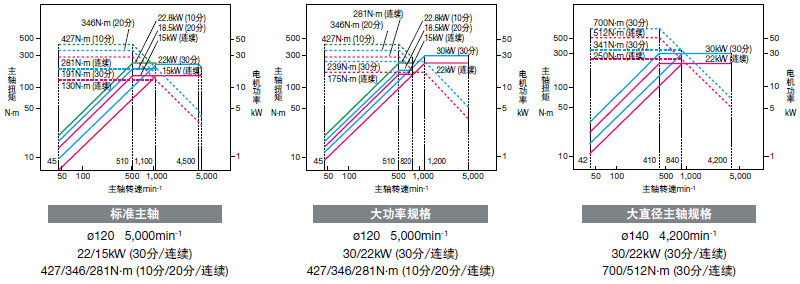

■主軸/電機多樣化

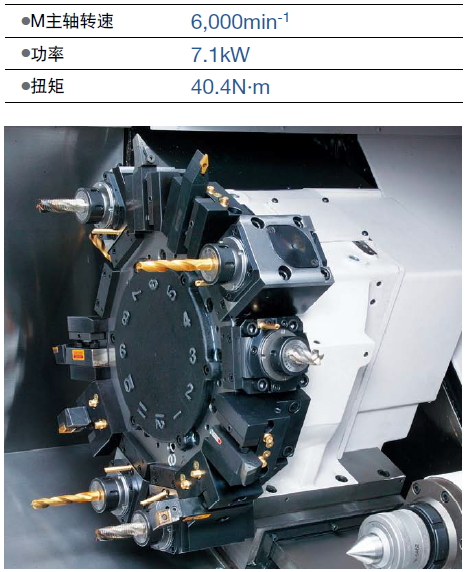

優化銑削性能，

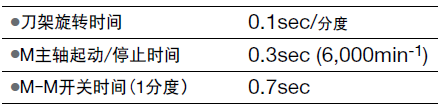

快捷的刀具更換時間、復合加工也能實現高效率

緊湊新型的PREX電機使銑削性能達到200cm3/min

緊湊大功率高扭矩PREX電機還用于復合V12徑向刀架的銑削主軸。與強力高剛性螺栓緊固系統的組合，大大提高復合加工的速度。

更高速的機械運動縮短了運行時間

銑削能力　200cm3/min

( 工件材料 :S45C)

廣泛的工作范圍/新縱向長度

■最大加工直徑 ?410mm (M刀架：?340mm)

■中心距

■主軸通孔更大

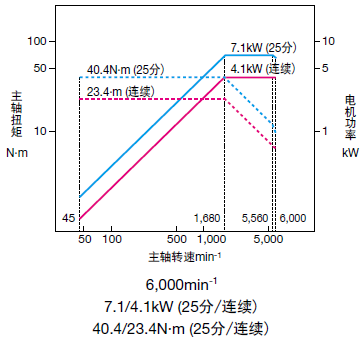

■旋轉刀具主軸

提供豐富的選項和優秀的操作性

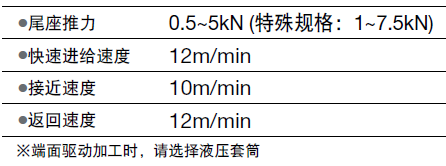

NC尾架為標準規格

可節省尾架工件的裝夾時間和自動化操作

能夠設定多達10對尾架位置，能夠連續加工10種不同長度的工件而無需調試。

另外，不用復位工件就能夠在高低之間切換推力。（尾架推力高低壓切換:特殊規格）

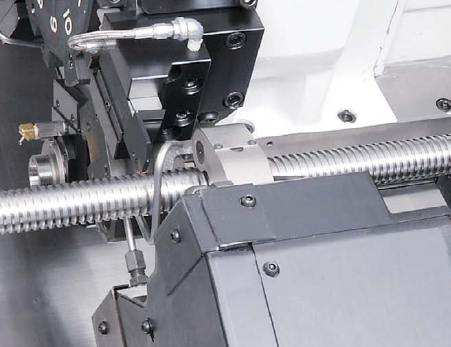

由于采用直線導軌，高速滾珠絲杠驅動可實現高精度定位，高精度加工。

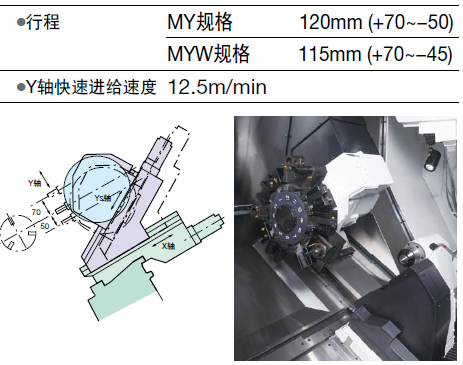

利用Y軸功能可實現完全的工程集約，

不規則工件也能一次裝夾完成全加工

采用雙導軌形式，實現了Y軸高精度、寬范圍的移動，從而可以對應各種銑削加工，僅通過一次裝夾即可實現工序的完全集約。（MY · MYW規格）

利用副主軸整合工序

實現在一臺機床上完成全加工

副主軸規格，可以在一臺上實現工件正反面的加工利用復合V12刀架，即便進行背面加工，也不會產生干涉。

（W · MW · MYW規格）

使用自走式中心架，

提高超長工件的加工效率

加工超長工件和單側外伸長工件時，自走式中心架可確保刀架接近加工部位。抑制振刀，提供更好的工作條件。（適用于特殊規格：L · M規格、MY規格、中心距1,300 中心距1,200）

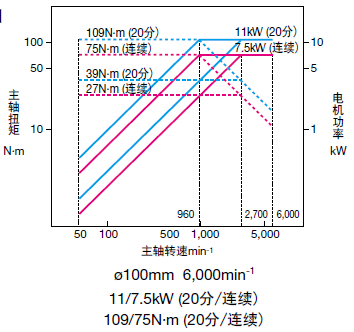

■副主軸

機床規格

項目	機型		LB3000 EX II (L)				LB3000 EX II (M)				LB3000 EX II (MY)				LB3000 EX II (W)		LB3000 EX II (MW)		LB3000 EX II (MYW)
			T	C×500	C×1,000	C×1,300	T	C×500	C×1,000	C×1,300	T	C×450	C×950	C×1,200	×500	×800	×500	×800	×450	×800
能力、容量	床身上回轉直徑	mm	?580								?580
	拖板上回轉直徑	mm	?470								?470
	中心距（W規格:鼻端間距）	mm	-	520	1,020	1,335	-	520	1,020	1,335	-	470	970	1,220	785	1,085	785	1,085	785	1,085
	最大加工直徑	mm	?410				?340				?340				?410		?340		?340
	最大加工長度	mm	250	500	1,000	1,300	250	500	1,000	1,300	250	450	950	1,200	-		-		-
移動量	X 軸	mm	260								260
	Z 軸	mm	565		1,065	1,380	565		1,065	1,380	510		1,010	1,255	565	565	550	995	510	1,010
	Y 軸	mm	-				-				120（+70～-50）				-		-		115（+70～-45）
	C 軸	度	-				360（旋轉控制角度0.001）				360（旋轉控制角度0.001）				-		360（旋轉控制角度0.001）
主軸	主軸轉速	min-1	45～5,000｛42～4,200｝〈28～2,800〉								45～5,000｛42～4,200｝〈28～2,800〉
	主軸變速檔數		自動2級(電機繞組切換2級）								自動2級(電機繞組切換2級）
	主軸端		JIS A2-6｛JIS A2-8｝〈JIS A2-11〉								JIS A2-6｛JIS A2-8｝〈JIS A2-11〉
	主軸通孔直徑	mm	?80｛φ91｝〈φ110〉								?80｛φ91｝〈φ110〉
	主軸軸承內徑	mm	?120｛φ140｝〈φ150〉								?120｛φ140｝〈φ150〉
副主軸	主軸轉速	min-1	-								-				50～6,000
	主軸變速檔數		-								-				自動2級(電機繞組切換2級）
	主軸端		-								-				?140平面
	主軸通孔直徑	mm	-								-				?62
	主軸軸承內徑	mm	-								-				?100
刀架	刀架型式		V12NC刀架				復合V12NC刀架				復合V12NC刀架				V12NC刀架		復合V12NC刀架
	刀具安裝把數		L12把				L、M 公用 12把				L、M 公用 12把				L12把		L、M 公用 12把
	外圓刀柄尺寸	mm	25								25
	內圓刀柄直徑	mm	?40								?40
	內圓刀柄直徑	sec/1轉位	0.1								0.1
旋轉刀具主軸	旋轉刀具主軸轉速	min-1	-				45～6,000				45～6,000				-		45～6,000
	旋轉刀具主軸變速檔數		-				無級				無級				-		無級
進給速度	快速進給速度	m/min	X：25、Z：30								X：25、Z：30、Y：12.5				X：25、Z：30		X：25、Z：30		X：25、Z：30、Y：12.5
	尾座快速移動	m/min	-	12			-	12			-	12			-
	快速進給速度(W)	m/min	-				-				-				30
	快速進給速度(C)	min-1	-				220				200				-		200
尾架	尾架錐孔型式		-	MT No.5（旋轉中心）			-	MT No.5（旋轉中心）			-	MT No.5（旋轉中心）			-
	移動量		?	515	1,015	1,330	?	515	1,015	1,330	-	515	1,015	1,330	-
電機	主軸電機(30分/連續)	kW	22/15［30/22〈］22/15〉｛30/22｝								22/15［30/22〈］22/15〉｛30/22｝
	副主軸電機	kW	-				-				-				11/7.5（20分/連續）
	旋轉刀具主軸電機	kW	-				7.1/4.1（25分/連續）				7.1/4.1（25分/連續）				-		7.1/4.1（25分/連續）
	進給軸電機	kW	X：2.8/Z：3.5								X：3.5/Z：4.6、Ys：3.5				X：2.8/Z：3.5		X：2.8/Z：3.5		X：3.5/Z：4.6、Ys：3.5
	尾座行程電機	kW	-	2.9			-	2.9			-	2.9			-
	副主軸行程電機	kW	-				-				-				2.8
	冷卻液用電機 (50Hz/60Hz)	kW	側面排出：0.25/0.25 后面排出：0.55/0.75			側面排出： 0.55/0.75	側面排出：0.25/0.25 后面排出：0.55/0.75			側面排出： 0.55/0.75	側面排出：0.25/0.25 后面排出：0.55/0.75			側面排出： 0.55/0.75	側面排出：0.25/0.25 后面排出：0.55/0.75
機床尺寸	機床高度	mm	1,824		1,975	1,975	1,824		1,975	1,975	2,250		2,455	2,455	1,824	1,975	1,824	1,975	2,250	2,455
	占地面積※1 (側面排出L型液箱)	mm×mm	2,764×1,805		3,844×2,065	4,344×2,185	2,764×1,805		2,764×1,805	4,344×2,185	2,764×1,805		3,844×2,065	4,344×2,185	3,164×1,805	3,844×2,065	3,164×1,805	3,844×2,065	3,274×1,805	3,844×2,065
	占地面積※1 (側面排出I型液箱)	mm×mm	2,340×1,805		3,420×2,065	-	2,340×1,805		3,420×2,065	-	2,340×1,805		3,420×2,065	-	2,740×1,805	3,420×2,065	2,740×1,805	3,420×2,065	2,850×1,805	3,420×2,065
	機床重量	kg	4,250	4,400	6,000	6,700	4,350	4,500	6,100	6,800	3,420×2,065	5,000	6,600	7,400	4,650	6,250	4,750	6,350	5,250	6,850
數控裝置			OSP-P300LA								OSP-P300LA


