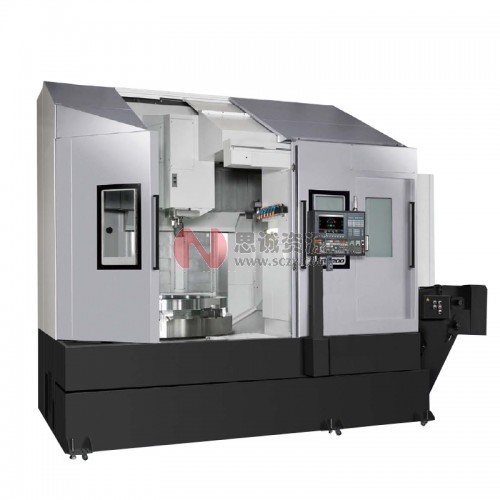

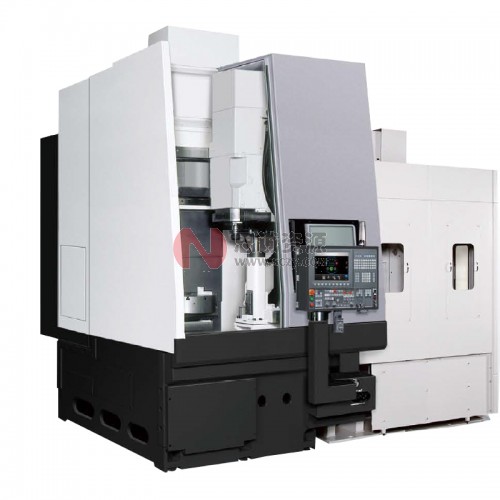

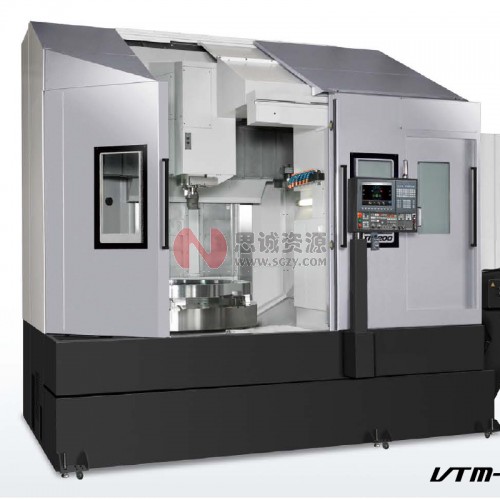

大型立式復合加工中心VTM-65/100/200

適合廣泛大直徑部件的車削、復合加工

主軸是作為法蘭構造固定于高剛性大型床身上、刀架(動力刀具主軸頭)是安裝在上下(Z軸)的鞍座上并左右(X軸)移動的立式構造的復合加工中心。

滑動面全部為方形滑動導軌，因其高剛性和減振性實現穩定的加工。

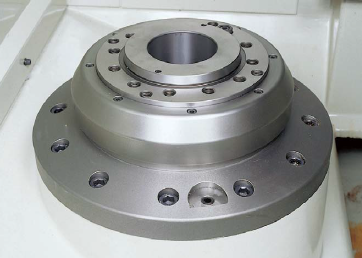

在大直徑軸承、大型法蘭形狀部件的

復合加工中發揮威力的立式復合加工中心

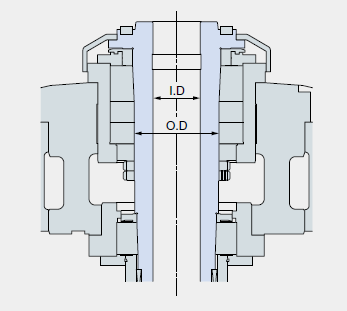

主軸的結構

主軸是由大直徑滾柱軸承的2點支撐的，可實現無歪曲或變形的高精度旋轉。

?

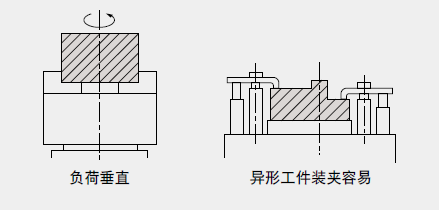

由于加工件以其自重與卡盤基準面緊密接，所以從薄型加工件到重型工件、異形工件，都可進行高精度并穩定的加工。

另外，對于夾緊困難的加工件，也能夠?qū)崿F(xiàn)夾具簡化，并降低夾具費用。

加工能力

* 本手冊中以上提到的“實測值”代表個別示例，由于測量時規格、刀具、切削條件和環境條件的不同，可能其結果也不同。

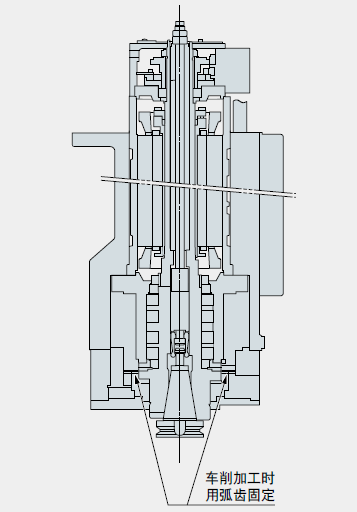

動力刀具主軸結構

刀架(動力刀具主軸)是車削、銑削通用的單刀方式。無干涉并且準備操作也很容易。

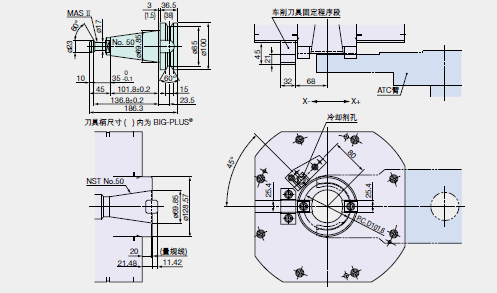

刀具主軸端形狀采用BT50 BIG-PLUS?(兩面拘束)，實現精度和高剛性的并存。

車削時通過用弧齒鎖定，即可充分對應重切削、也可連續切削。無齒輪或皮帶的內置式電機驅動。從大直徑鉆頭到輕快的攻絲，都可實現高生產效率的復合加工。

因刀架采用平衡塊式平衡器，所以從低速到高速均可實現順利的Z軸進給。

ATC 刀具自動更換

通過36把的刀庫裝備縮短了準備時間，實現高運轉。

并且配備有對應更多種工件的多把數刀庫。(特殊規格:60把)

機床規格

	項目		單位	VTM-65	VTM-100	VTM-200
容量、能力	最大加工直徑		mm	?750	?１,000	?2,400
	最大回轉直徑		mm	?650	?1,000	?2,000
	最大加工長度 (高度)		mm	635	840	1,200
	最大工件承載重量(含卡盤、工作臺)		kg	800 [2,000kg/200min-1]※1	1200 [2,000kg/200min-1]※1	7000 [8,500kg/65min-1]※1
移動量	Ｘ軸移動量		mm	500	500	1,600
	Ｚ軸移動量		mm	635	840	1,200
	Ｃ軸控制角度		度	360 (最小控制角度0.001)
主軸	主軸轉速		min-1	10～1,250	6～1,250	5～200
	主軸變速檔數			OSP：無級 FANUC：自動2級 (電機繞組切換2級)	自動2級 (電機繞組切換2級)
	主軸端形狀			JIS A2-11		?380平端
	主軸軸承內徑		mm	?200		?260
	主軸孔的貫通孔徑		mm	?110		?160
	從地面至主軸端面的高度		ｍｍ	1,105	1,150	1,240
	主軸支承方法			通過滾柱軸承的2點支撐
刀架（主軸刀架）	刀架型式			ATC單刀
	標準使用車刀		mm	□25、□32
	鏜桿直徑		mm	?40、?50
動力刀具主軸	主軸最高轉速		min-1	OSP：20～4,500 FANUC：10～4,500
	主軸的變速級數			自動2級 (電機繞組切換2級)
	主軸形狀/錐度孔			BT50 [BIG-PLUS?]
	主軸前部的軸徑		mm	?90
刀具更換	刀柄形式			BT50
	拉釘形式			MAS Ⅱ
	最多刀具把數		把	36 [60]
	刀具選擇方式			固定地址方式
	刀具最大直徑		ｍｍ	?170 (無鄰接刀具 ?250：L500、?300：L450)
	最大刀具長度 (通過量規線測量)		ｍｍ	500 (但是接觸式對刀儀可測量最大長度為360)		500
	刀具最大重量		kg	30 (平均20)
進給軸	快速進給速度	X軸	ｍ/min	18	16
		Z軸	m/min	20	16
		C軸	min-1	20		10
電機	主軸電機		kW	OSP：30/22 (30分/連續) FANUC：30/22 (30分/連續)
	動力刀具電機		kW	OSP：15/11 (15分/連續) FANUC：7.5/5.5 (15分/連續)
機械尺寸	機床高度		mm	4,100	4,300	4,603
	占地面積 (寬度×長)		mm	OSP：4,066×2,990 FANUC：4,066×3,030	OSP：4,286×3,175 FANUC：4,286×3,205	OSP：5,561×5,258 FANUC：5,561×5,288
	機床重量		kg	11,000※2	OSP：13,700※2、FANUC：13,500※2	27,000※2
數控系統				OSP-P300SA、FANUC 31i-B


