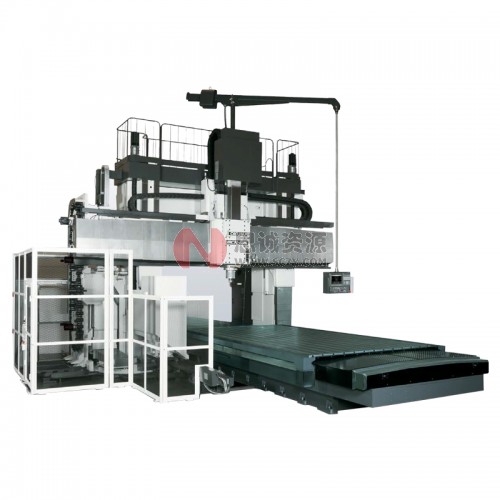

日本大隈_OKUMA龍門式五面體加工中心MCR-A
具備暢銷機MCV-AII的高經濟性兼有超復合加工機MCR-BII的高性能

從一般零件的高效率加工到模具的高速加工是理想的首選機型

提供舒適的環境

■可以安裝全封閉護罩

床身、工作臺的外形能夠適應全封閉護罩的安裝要求。

■切屑處理暢通無阻

在整個長度內可以使用排屑器。

運轉寧靜而經濟

■標準采用內裝式滑枕主軸

.主軸與電機直接聯信.無變速齒輪結構，加工時無斷續齒音，降低了切削噪聲，大大改善了工作環境。

.由于切削振動小，所以能夠減少刀尖折斷.由于切削振動小，所以能夠減少刀尖折斷和磨損，提高了刀具使用壽命。

功能強大的高速加工

■多種類附加頭

.多種類的可相互交換的附加頭

.廣范圍的主軸速度

.任意傾斜面加工功能(最小割出角度1 )

■可配備模具加工所要求的超級NURBS功能(特殊規格)

引以自豪的高耐用性和高精度機床結構

本機床以大型加工件為對象,以實現強力.高精度.高生產效率加工為目的,以高剛性.運行平穩流暢.并能持久保持高精度為基本方針而設計的產品。因此從粗銑到精鏜,加工能力大大提高.并使模具加工的高速.高精度加工成為可能。

以前需要幾臺機床才能完成的工作,現在只需一臺即可.大幅度縮短了工件裝夾時間。另外使用ATC. AAC和APC使機床可實現連續自動加工，大大節省人力物力.提高工作效率。

無爬行運動的高精度長導軌

橫梁升降導軌其長度為世界罕見，且采用無爬行運動及精度高,壽命長的結構。橫梁上的主軸頭導軌采用幅度寬、高剛性的矩形斷面形狀的導軌。

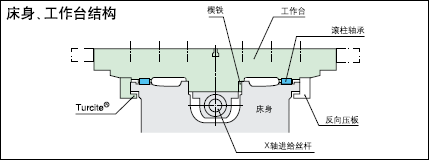

滾動式工作臺導軌

工作合導軌采用滾動和滑動的合理組合結構，該結構對切削振動具有很高的吸振性,工作臺移動靈活,定位精度高，具有長期的精度保持性。

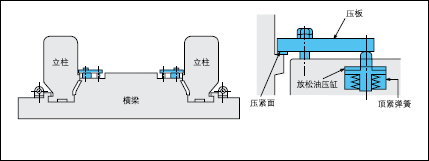

強力夾緊機構

橫梁兩邊的夾緊裝置,采用杠桿式強力夾緊結構,可滿足進行各種強力切削要求。

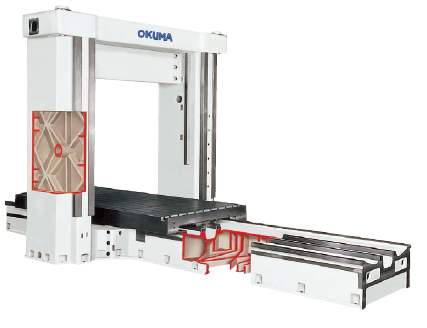

合理的雙立柱龍門]式結構確保高精度、高剛性

采用方形雙立柱的龍[式結構,對上下、左右以及扭曲等負荷具有很強的剛性,經得住重切削加工，并能保持高精度。

采用剛性高的滑枕式主軸頭

主軸頭采用截面為350x 350mm的滑枕式結構，可充分承受橫向主軸的強力切削。

持久保持穩定高精度的導軌方式主軸頭

主軸頭通過裝在橫梁上的滾動軸承以及自重平衡裝置,移動輕巧平滑,并且能夠迅速準確定位。

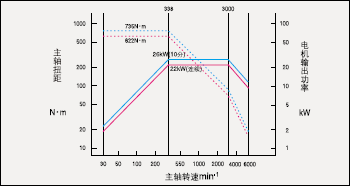

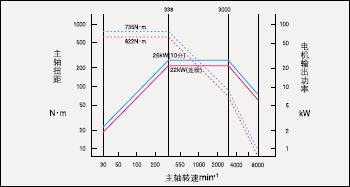

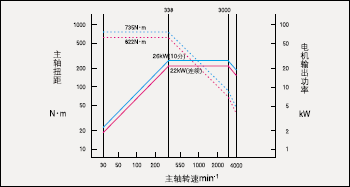

適用范圍廣的高速高功率主軸

●主軸轉速.......400min~(標準立式主軸)   (6,00min" l選購件, 8.000min~")

●主軸轉速.......400min~(標準立式主軸)  735N.m

●高剛性矩形....350

4,000min-1規格(標準規格)

600min規格(特殊規格)

8,000min-'規格(特殊規格)

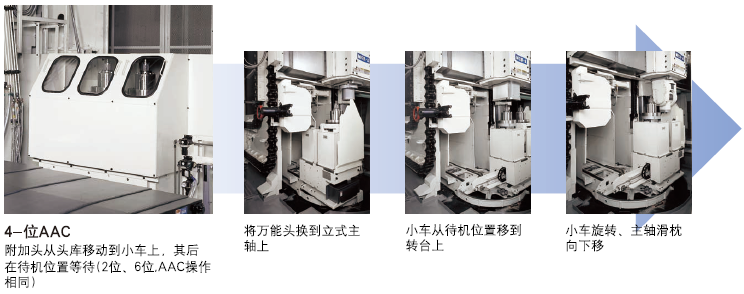

高速、省空間的AAC裝置

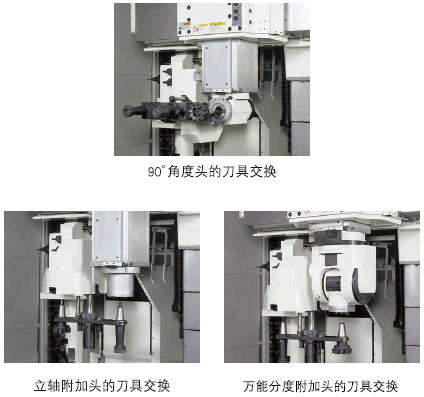

附加頭可自動交換對附加頭可自動換刀,實現了全自動多面加工。

高速NC-ATC機構

用一只機械手即可自動對立/臥主軸頭.上的刀具進行自動交換。在機床加工時，可以從刀具進行自動交換。在機床加工時，可以從刀任意位置進行刀具交換，因此大大縮短了刀具交換時間。

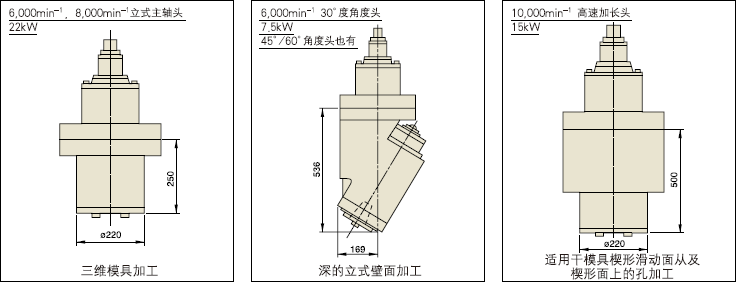

豐富的主軸附加頭

ATC用刀具

可使用MAS BT50刀柄和 MAS 2型拉釘,若特殊形狀，請向大隈代理店咨詢。

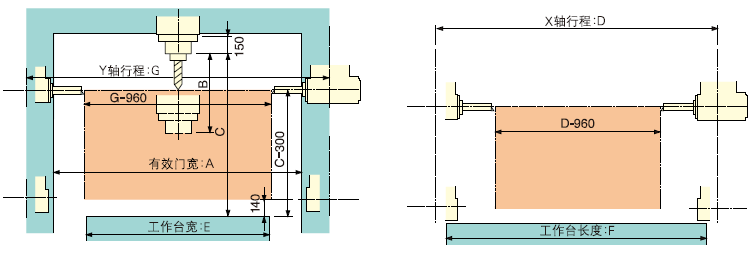

加工范圍

(標準立式主軸頭. 90° 度附加頭、具長300mm時)

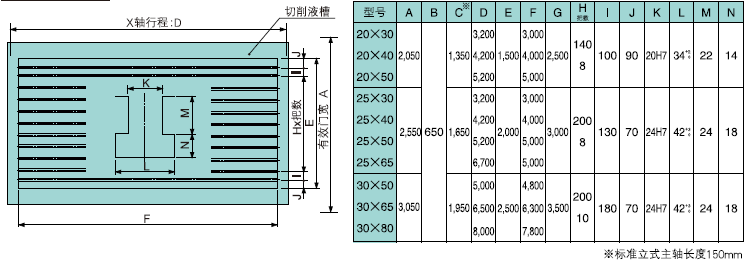

工作臺尺寸

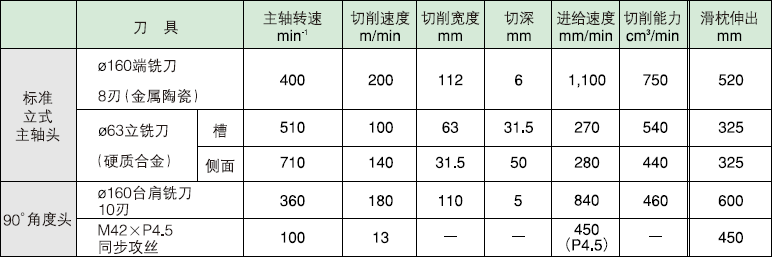

■強力切削的例子(s45C)

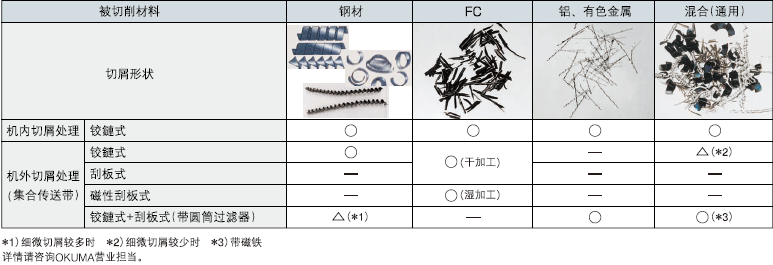

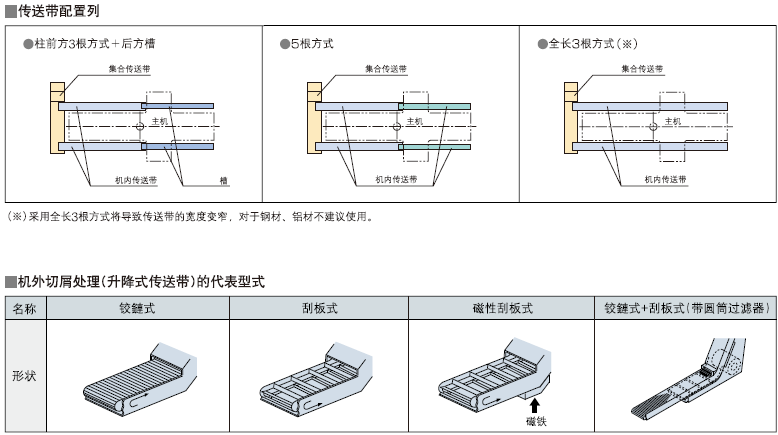

切屑處理

機床規格
